Drivaxelsats

Model No. 133-2996-Serial No. and Up

Varning

CALIFORNIA

Proposition 65 Warning

Den här produkten innehåller en eller flera kemikalier som av den amerikanska delstaten Kalifornien anses orsaka cancer, fosterskador och andra fortplantningsskador.

Montering

Montera drivaxeln

  1. Stll maskinen p ett plant underlag, stng av motorn, lgg i parkeringsbromsen, snk ned klippenheterna och ta ut nyckeln ur tndningslset.

    Varning

    Om du lmnar nyckeln i tndningslset kan ngon starta motorn av misstag och skada dig eller ngon annan person allvarligt.

  2. Fll upp stet, ppna motorhuven och ta bort huvstet (Figure 1).

  3. Ta bort drivlineskyddet (Figure 1).

    Note: Behll skyddet och fstelementen fr senare montering.

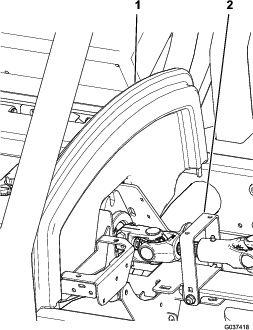

    g037418

    Figure 1

    1. Huvste
    2. Drivlineskydd

  4. Ta bort de tv flnsmuttrarna och de tv skruvarna som fster den smala nden av den befintliga drivaxeln mot hydraulpumpen (Figure 2).

    Note: Behll de tv flnsmuttrarna och de tv skruvarna fr att montera den nya drivaxeln.

    g037404

    Figure 2

    1. Hydraulpump
    2. Flnsmutter (2)
    3. Smal nde av drivaxel
    4. Bult (2)

  5. Ta bort och kassera de tta huvudskruvarna som hller fast den breda nden av den befintliga drivaxeln till motorns svnghjul (Figure 3).

    g037517

    Figure 3

    1. Befintlig huvudskruv (8)
    2. Bred nde p drivaxel
    3. Svnghjul

  6. Ta bort och kassera den befintliga drivaxeln frn maskinen.

  7. Skr loss och slng kabelbandet som hller samman de tv halvorna av den nya drivaxeln.

  8. Smrj glidleden p den nya drivaxeln.

  9. Placera en stdring p var sida av den breda nden av den nya drivaxeln (Figure 4).

  10. Rikta in hlen i den breda nden av den nya drivaxeln och stdringarna med hlen i motorns svnghjul (Figure 4).

    g242202

    Figure 4

    1. Huvudskruv med flns (8)
    2. Stdring
    3. Bred nde p drivaxel
    4. Svnghjul

  11. Applicera den medelstarka borttagbara gngttningsmassan p gngorna p de tta kortare huvudskruvarna med flns som medfljer (Figure 4).

  12. Fst drivaxeln och stdringarna p svnghjulet med de tta medfljande huvudskruvarna med flns (Figure 4).

    Note: Dra t huvudskruvarna till 23–28Nm.

  13. Montera de befintliga skruvarna och flnsmuttrarna lst i hlen p den smala nden av drivaxeln (Figure 2).

  14. Montera den smala nden av drivaxeln p hydraulpumpens axel och dra t flnsmuttrarna fr att fsta monteringen (Figure 2).

    Note: Dra t flnsmuttrarna till 20–25Nm.

  15. Luta vrmesklden nedt s att huvudskruvarna med flns inte kommer i kontakt med den nr drivaxeln roterar (Figure 5).

    g242201

    Figure 5

    1. Vrmeskld

  16. Montera drivlineskyddet (Figure 1).

  17. Montera huvstet och fll ned stet (Figure 1).
