Kit do veio da transmisso

Model No. 133-2996-Serial No. and Up

Aviso

CALIFORNIA

Proposition 65 Warning

É do conhecimento do Estado da Califórnia que um ou vários produtos químicos deste produto podem provocar cancro, defeitos congénitos ou outros problemas reprodutivos.

Instalação

Instalao do veio de transmisso

  1. Coloque a mquina numa superfcie nivelada, desligue o motor, aplique o travo de estacionamento, desa as unidades de corte e retire a chave da ignio.

    Aviso

    Se deixar a chave na ignio, algum pode ligar acidentalmente o motor e feri-lo a si ou s pessoas que se encontrarem prximo da mquina.

  2. Levante o banco, abra o capot e retire o assento do capot (Figure 1).

  3. Retire a proteo da transmisso (Figure 1).

    Note: Guarde a proteo e fixaes para instalao posterior.

    g037418

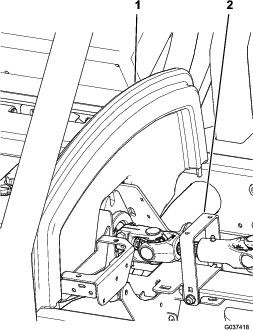

    Figure 1

    1. Assento do capot
    2. Proteo da transmisso

  4. Retire as duas porcas flangeadas e dois parafusos que fixam a extremidade pequena do veio da transmisso existente bomba hidrulica (Figure 2).

    Note: Guarde as duas porcas e dois parafusos para a instalao do novo veio da transmisso.

    g037404

    Figure 2

    1. Bomba hidrulica
    2. Porca flangeada (2)
    3. Extremidade pequena do veio da transmisso
    4. Parafuso (2)

  5. Retire e deite fora os oito parafusos que prendem a extremidade grande do veio da transmisso existente ao volante do motor (Figure 3).

    g037517

    Figure 3

    1. Parafuso existente (8)
    2. Extremidade grande do veio da transmisso
    3. Volante

  6. Retire e deite fora o veio da transmisso existente da mquina.

  7. Corte e deite fora a braadeira de cabos que prende as duas metades do novo veio da transmisso juntas.

  8. Lubrifique a junta de deslizamento do novo veio da transmisso.

  9. Coloque um aro de suporte em cada lado da extremidade grande do novo veio da transmisso (Figure 4).

  10. Alinhe os furos na extremidade grande do novo veio da transmisso e os aros de suporte com os furos do volante do motor (Figure 4).

    g242202

    Figure 4

    1. Parafuso de cabea flangeada existente (8)
    2. Aro de suporte
    3. Extremidade grande do veio da transmisso
    4. Volante

  11. Aplique adesivo de roscas amovvel de fora mdia nas roscas dos oito parafusos de cabea flangeada mais pequenos fornecidos (Figure 4).

  12. Prenda o veio da transmisso e os aros de suporte ao volante do motor com os oito parafusos de cabea flangeada fornecidos (Figure 4).

    Note: Aperte os parafusos com 23 a 28Nm.

  13. Instale sem apertar os parafusos e porcas flangeadas existentes nos furos na extremidade pequena do veio da transmisso (Figure 2).

  14. Instale a pequena extremidade do veio da transmisso no veio da bomba hidrulica e aperte as porcas flangeadas para prender a instalao (Figure 2).

    Note: Aperte as porcas flangeadas com 20 a 25Nm.

  15. Incline a proteo trmica para baixo de forma a que os parafusos de cabea flangeada no toquem quando o veio da transmisso rodar (Figure 5).

    g242201

    Figure 5

    1. Proteo trmica

  16. Instale a proteo da transmisso (Figure 1).

  17. Instale o assento do capot e baixe o banco (Figure 1).
