Drivakselsett

Model No. 133-2996-Serial No. and Up

Advarsel

CALIFORNIA

Proposition 65 Warning

Dette produktet inneholder et kjemikalie eller kjemikalier som staten California vet forårsaker kreft, fødselsdefekter eller forplantningsskade.

Montering

Montere drivakselen

  1. Parker maskinen p en jevn overflate, sl av motoren, sett p parkeringsbremsen, senk klippeenhetene og ta nkkelen ut av tenningsbryteren.

    Advarsel

    Dersom du lar nkkelen st i tenningsbryteren, kan noen utilsiktet starte motoren, noe som kan pfre deg eller andre personer alvorlige skader.

  2. Vipp opp setet, pne panseret og fjern panserfestet (Figure 1).

  3. Fjern transmisjonsvernet (Figure 1).

    Note: Behold vernet og festene for senere montering.

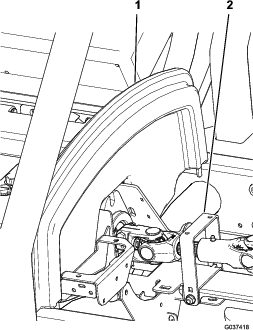

    g037418

    Figure 1

    1. Panserfeste
    2. Transmisjonsvern

  4. Fjern de to flensmutrene og to boltene som fester den lille enden av den eksisterende drivakselen til hydraulikkpumpen (Figure 2).

    Note: Behold de to flensmutrene og to boltene for montering av den nye drivakselen.

    g037404

    Figure 2

    1. Hydraulikkpumpe
    2. Flensmutter (to)
    3. Den lille enden av drivakselen
    4. Bolt (to)

  5. Fjern og kast de tte hodeskruene som fester den store enden av den eksisterende drivakselen til motorens svinghjul (Figure 3).

    g037517

    Figure 3

    1. Hodeskrue (tte)
    2. Den store enden av drivakselen
    3. Svinghjul

  6. Fjern og kast maskinens eksisterende drivaksel.

  7. Klipp av og kast kabelfestet som fester de to halvdelene av den nye drivakselen sammen.

  8. Smr glideskjtet til den nye drivakselen.

  9. Plasser en ekstra ring p hver side av den store enden til den nye drivakselen (Figure 4).

  10. Innrett hullene i den store enden til den nye drivakselen og de ekstra ringene med hullene i motorens svinghjul (Figure 4).

    g242202

    Figure 4

    1. Flenshodeskrue (8)
    2. Ekstra ring
    3. Den store enden av drivakselen
    4. Svinghjul

  11. Pfr et middels sterkt gjengeforseglingsmiddel p gjengene til de tte kortere flenshodeskruene som flger med (Figure 4).

  12. Fest drivakselen og de ekstra ringene til svinghjulet med de tte flenshodeskruene som flger med (Figure 4).

    Note: Trekk til hodeskruene med et moment p 23 til 28Nm.

  13. Monter de eksisterende boltene og flensmutrene i hullene p den lille enden av drivakselen (Figure 2).

  14. Monter den lille enden av drivakselen p akselen til hydraulikkpumpen og stram flensmutrene for feste monteringen (Figure 2).

    Note: Trekk til flensmutrene med et moment p 20 til 25Nm.

  15. Vipp varmeskjoldet ned slik at flenshodeskruene ikke berrer det nr drivakselen roterer (Figure 5).

    g242201

    Figure 5

    1. Varmeskjold

  16. Monter transmisjonsvernet (Figure 1).

  17. Monter panserfestet og senk setet (Figure 1).
