Kit albero di trasmissione

Model No. 133-2996-Serial No. and Up

Avvertenza

CALIFORNIA

Proposition 65 Warning

Il presente prodotto contiene una o più sostanze chimiche che nello Stato della California sono considerate cancerogene e causa di anomalie congenite o di altre problematiche della riproduzione.

Preparazione

Installazione dell'albero di trasmissione

  1. Parcheggiate la macchina su una superficie pianeggiante, spegnete il motore, inserite il freno di stazionamento, abbassate gli apparati di taglio e togliete la chiave dal relativo interruttore.

    Avvertenza

    Se lasciate la chiave nell'interruttore di accensione, qualcuno potrebbe accidentalmente avviare il motore e ferire gravemente voi od altre persone.

  2. Inclinate il sedile, aprite il cofano e rimuovete la sella del cofano (Figure 1).

  3. Rimuovete la protezione della linea di trasmissione (Figure 1).

    Note: Conservate la protezione e i dispositivi di fissaggio per un'installazione successiva.

    g037418

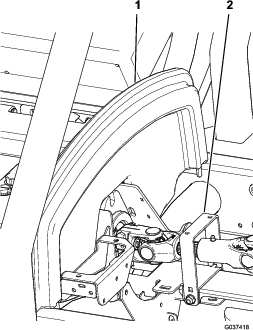

    Figure 1

    1. Sella del cofano
    2. Protezione della linea di trasmissione

  4. Rimuovete i 2 dadi flangiati e i 2 bulloni che fissano l'estremit piccola dell'albero di trasmissione preesistente alla pompa idraulica (Figure 2).

    Note: Conservate i 2 dadi flangiati e i 2 bulloni per l'installazione del nuovo albero di trasmissione.

    g037404

    Figure 2

    1. Pompa idraulica
    2. Dado flangiato (2)
    3. Estremit piccola dell'albero di trasmissione
    4. Bullone (2)

  5. Rimuovete ed eliminate le 8 viti a testa cilindrica che fissano l'estremit grande dell'albero di trasmissione preesistente al volano del motore (Figure 3).

    g037517

    Figure 3

    1. Vite a testa cilindrica preesistente (8)
    2. Estremit grande dell'albero di trasmissione
    3. Volano

  6. Rimuovete ed eliminate l'albero di trasmissione preesistente dalla macchina.

  7. Tagliate ed eliminate il cavo che fissa tra loro le 2 met del nuovo albero di trasmissione.

  8. Ingrassate il giunto scorrevole del nuovo albero di trasmissione.

  9. Posizionate un anello di rinforzo su ogni lato dell’estremit grande del nuovo albero di trasmissione (Figure 4).

  10. Allineate i fori nell'estremit grande del nuovo albero di trasmissione e gli anelli di rinforzo con i fori nel volano del motore (Figure 4).

    g242202

    Figure 4

    1. Vite a testa cilindrica flangiata (8)
    2. Anello di rinforzo
    3. Estremit grande dell'albero di trasmissione
    4. Volano

  11. Applicate un composto frenafiletti rimovibile di livello medio sulle filettature delle 8 viti a testa cilindrica flangiata pi corte in dotazione (Figure 4).

  12. Fissate l'albero di trasmissione e gli anelli di rinforzo al volano con le 8 viti a testa cilindrica flangiata in dotazione (Figure 4).

    Note: Serrate le viti a testa cilindrica a 23–28N∙m.

  13. Montate, senza serrarli, i bulloni e i dadi flangiati preesistenti sui fori nell'estremit piccola dell'albero di trasmissione (Figure 2).

  14. Montate l'estremit piccola dell'albero di trasmissione sull'albero della pompa idraulica e serrate i dadi flangiati per fissare l'installazione (Figure 2).

    Note: Serrate i dadi flangiati a 20–25N∙m.

  15. Inclinate lo schermo termico verso il basso, in modo che le viti a testa cilindrica flangiata non vengano a contatto con esso quando l'albero di trasmissione ruota (Figure 5).

    g242201

    Figure 5

    1. Schermo termico

  16. Montate la protezione della linea di trasmissione (Figure 1).

  17. Montate la sella del cofano e abbassate il sedile (Figure 1).
