Kit arbre de transmission

Model No. 133-2996-Serial No. and Up

Attention

CALIFORNIA

Proposition 65 Warning

Ce produit contient une ou des substances chimiques considérées par l'état de Californie comme capables de provoquer des cancers, des anomalies congénitales ou d'autres troubles de la reproduction.

Mise en service

Montage de l'arbre de transmission

  1. Garez la machine sur une surface plane et horizontale, coupez le moteur, serrez le frein de stationnement, abaissez les plateaux de coupe et enlevez la cl du commutateur d'allumage.

    Attention

    Si vous laissez la cl dans le commutateur d'allumage, quelqu'un pourrait mettre le moteur en marche accidentellement et vous blesser gravement, ainsi que toute personne proximit.

  2. Soulevez le sige, ouvrez le capot et dposez le carnage central (Figure 1).

  3. Dposez la protection de la transmission (Figure 1).

    Note: Conservez la protection et les fixations en vue de la repose.

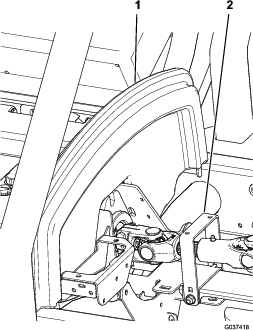

    g037418

    Figure 1

    1. Support de capot
    2. Protection de la transmission

  4. Retirez les 2 crous embase qui fixent la petite extrmit de l'arbre de transmission existant la pompe hydraulique (Figure 2).

    Note: Conservez les 2 crous embase et les 2 boulons pour monter le nouvel arbre de transmission.

    g037404

    Figure 2

    1. Pompe hydraulique
    2. crou embase (2)
    3. Petite extrmit de l'arbre de transmission
    4. Boulon (2)

  5. Retirez et mettez au rebut les 8 vis qui fixent la grande extrmit de l'arbre de transmission existant au volant moteur (Figure 3).

    g037517

    Figure 3

    1. Vis existante (8)
    2. Grande extrmit de l'arbre de transmission
    3. Volant moteur

  6. Dposez et mettez au rebut l'arbre de transmission existant de la machine.

  7. Coupez et mettez au rebut le serre-cble qui runit les 2 moitis du nouvel arbre d'entranement.

  8. Graissez le joint coulissant du nouvel arbre de transmission.

  9. Placez une bague d'appui de chaque ct de la grande extrmit du nouvel arbre de transmission (Figure 4).

  10. Alignez les trous de la grande extrmit du nouvel arbre de transmission et des bagues d'appui sur les trous du volant moteur (Figure 4).

    g242202

    Figure 4

    1. Vis embase (8)
    2. Bague d'appui
    3. Grande extrmit de l'arbre de transmission
    4. Volant moteur

  11. Appliquez du frein-filet moyenne rsistance enlevable sur les filets des 8 vis embase courtes fournies (Figure 4).

  12. Fixez l'arbre de transmission et les bagues d'appui au volant moteur l'aide des 8 vis embase fournies (Figure 4).

    Note: Serrez les vis un couple de 23 28Nm.

  13. Vissez lgrement les boulons et les crous embase existants dans les trous de la petite extrmit de l'arbre de transmission (Figure 2).

  14. Montez la petite extrmit de l'arbre de transmission sur l'arbre de la pompe hydraulique et serrez les crous embase pour bloquer l'installation (Figure 2).

    Note: Serrez les crous embase un couple de 20 25Nm.

  15. Inclinez l'cran pare-chaleur vers le bas pour que les vis embase ne touchent pas l'arbre de transmission en rotation (Figure 5).

    g242201

    Figure 5

    1. cran pare-chaleur

  16. Montez la protection de la transmission (Figure 1).

  17. Reposez le support de capot et abaissez le sige (Figure 1).
