Antriebswellen

Model No. 133-2996-Serial No. and Up

Warnung:

CALIFORNIA

Proposition 65 Warning

Dieses Produkt enthält eine Chemikalie oder Chemikalien, die laut den Behörden des Staates Kalifornien krebserregend wirken, Geburtsschäden oder andere Defekte des Reproduktionssystems verursachen.

Einrichtung

Montieren der Antriebswelle

  1. Stellen Sie die Maschine auf einer ebenen Flche ab, stellen den Motor ab, aktivieren die Feststellbremse, senken die Schneideinheiten ab und ziehen den Schlssel aus dem Zndschloss.

    Warnung:

    Wenn Sie den Zndschlssel im Zndschloss stecken lassen, knnte eine andere Person den Motor versehentlich anlassen und Sie und Unbeteiligte schwer verletzen.

  2. Klappen Sie den Sitz hoch, ffnen die Haube und entfernen die Auflage der Motorhaube.Figure 1

  3. Entfernen Sie die Antriebsschutzvorrichtung (Figure 1).

    Note: Bewahren Sie die Abdeckung und Schrauben fr den spteren Einbau auf.

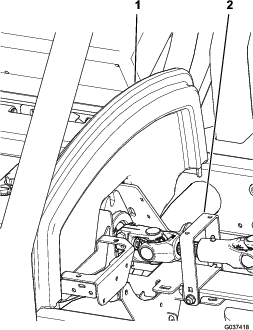

    g037418

    Figure 1

    1. Auflage der Motorhaube
    2. Antriebsschutzvorrichtung

  4. Lsen Sie die beiden Bundmuttern und Schrauben, mit denen das kurze Ende der eingebauten Antriebswelle an der Hydraulikpumpe befestigt ist (Figure 2).

    Note: Bewahren Sie die beiden Bundmuttern und Schrauben fr den Einbau der neuen Antriebswelle auf.

    g037404

    Figure 2

    1. Hydraulikpumpe
    2. Bundmutter (2)
    3. Kurzes Ende der Antriebswelle
    4. Schraube (2)

  5. Lsen Sie die acht Kopfschrauben, mit denen das lange Ende der eingebauten Antriebswelle an der Schwungscheibe des Motors befestigt ist (Figure 3).

    g037517

    Figure 3

    1. Vorhandene Kopfschraube (8)
    2. Langes Ende der Antriebswelle
    3. Schwungscheibe

  6. Bauen Sie die vorhandene Antriebswelle aus der Maschine aus und entsorgen Sie diesen.

  7. Schneiden Sie die Kabelbinde durch und werfen sie weg, mit der die beiden Hlften der neuen Antriebswelle zusammengehalten werden.

  8. Fetten Sie das Gleitgelenk der neuen Antriebswelle ein.

  9. Legen Sie einen Sttzring auf jede Seite des langen Endes der neuen Antriebswelle (Figure 4).

  10. Fluchten Sie die Lcher im langen Ende der neuen Antriebswelle und die Sttzringe mit den Lchern im Schwungrad des Motors aus (Figure 4).

    g242202

    Figure 4

    1. Bundkopfschraube (8)
    2. Sttzring
    3. Langes Ende der Antriebswelle
    4. Schwungscheibe

  11. Tragen Sie etwas Gewindesperrmittel mittlerer Festigkeit auf die Gewinde der beiliegenden acht krzeren Bundkopfschrauben auf (Figure 4).

  12. Befestigen Sie die Antriebswelle und die Sttzringe mit den beiliegenden acht Bundkopfschrauben am Schwungrad (Figure 4).

    Note: Ziehen Sie die Kopfschrauben mit 23-28Nm an.

  13. Setzen Sie die vorhandenen Schrauben und Bundmuttern in die Bohrungen des kurzen Endes der Antriebswelle ein (Figure 2).

  14. Setzen Sie nun das kurze Ende der Antriebswelle an die Hydraulikpumpe an und ziehen Sie die Bundmuttern fest (Figure 2).

    Note: Ziehen Sie die Bundmuttern mit 20-25Nm an.

  15. Kippen Sie das Wrmeschutzblech so, dass die Bundkopfschrauben die Antriebswelle nicht berhren, wenn sie sich dreht (Figure 5).

    g242201

    Figure 5

    1. Wrmeschutzblech

  16. Montieren Sie die Antriebsschutzvorrichtung (Figure 1).

  17. Montieren Sie die Auflage der Motorhaube und klappen den Sitz herunter (Figure 1).
