Kit de rbol de transmisin

Model No. 133-2996-Serial No. and Up

Advertencia

CALIFORNIA

Proposition 65 Warning

Este producto contiene una o más sustancias químicas que el Estado de California considera causantes de cáncer, defectos congénitos o trastornos del sistema reproductor.

Montaje

Instalacin del rbol de transmisin

  1. Aparque la mquina en una superficie nivelada, pare el motor, ponga el freno de estacionamiento, baje las unidades de corte y retire la llave del interruptor de encendido.

    Advertencia

    Si deja la llave en el interruptor de encendido, alguien podra arrancar el motor accidentalmente y causar lesiones graves a usted o a otras personas.

  2. Levante el asiento, abra el cap y retire el soporte del cap (Figure 1).

  3. Retire el protector del tren de transmisin (Figure 1).

    Note: Guarde el protector y las fijaciones para su re-instalacin.

    g037418

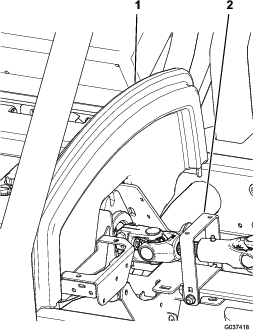

    Figure 1

    1. Soporte del cap
    2. Protector del tren de transmisin

  4. Retire las 2 tuercas con arandela prensada y los 2 pernos que sujetan el extremo pequeo del rbol de transmisin existente a la bomba hidrulica (Figure 2).

    Note: Guarde las 2 tuercas con arandela prensada y los 2 pernos para instalar el rbol de transmisin nuevo.

    g037404

    Figure 2

    1. Bomba hidrulica
    2. Tuerca con arandela prensada (2)
    3. Extremo pequeo del rbol de transmisin
    4. Perno (2)

  5. Retire y deseche los 8 tornillos que sujetan el extremo grande del rbol de transmisin existente al volante del motor (Figure 3).

    g037517

    Figure 3

    1. Tornillo existente (8)
    2. Extremo grande del rbol de transmisin
    3. Volante

  6. Retire el rbol de transmisin existente de la mquina y deschelo.

  7. Corte y deseche la brida que sujeta entre s las dos mitades del rbol de transmisin nuevo.

  8. Engrase la junta deslizante del rbol de transmisin nuevo.

  9. Coloque un anillo de respaldo a cada lado en el extremo grande del nuevo rbol de transmisin (Figure 4).

  10. Alinee los orificios del extremo grande del nuevo rbol de transmisin y los anillos de respaldo con los orificios del volante del motor (Figure 4).

    g242202

    Figure 4

    1. Tornillo con arandela prensada (8)
    2. Anillo de respaldo
    3. Extremo grande del rbol de transmisin
    4. Volante

  11. Aplique un fijador de roscas de resistencia media no permanente a las roscas de los 8 tornillos con arandela prensada ms cortos suministrados (Figure 4).

  12. Sujete el rbol de transmisin y los anillos de respaldo al volante con los 8 tornillos con arandela prensada suministrados (Figure 4).

    Note: Apriete los tornillos a 23–28 N∙m.

  13. Instale provisionalmente los pernos y las tuercas con arandela prensada existentes en los orificios del extremo pequeo del rbol de transmisin (Figure 2).

  14. Instale el extremo pequeo del rbol de transmisin en el eje de la bomba hidrulica y apriete las tuercas con arandela prensada para terminar la instalacin (Figure 2).

    Note: Apriete la tuercas con arandela prensada a 20–25 Nm.

  15. Incline el protector trmico hacia abajo de manera que los tornillos con arandela prensada no lo toquen cuando gira el rbol de transmisin (Figure 5).

    g242201

    Figure 5

    1. Protector trmico

  16. Instale el protector del tren de transmisin (Figure 1).

  17. Instale el soporte del cap y baje el asiento (Figure 1).
