Drivakselst

Model No. 133-2996-Serial No. and Up

Advarsel

CALIFORNIA

Proposition 65 Warning

Dette produkt indeholder et eller flere kemikalier, der ifølge staten Californien er kræftfremkaldende og giver medfødte defekter eller forplantningsskader.

Opsætning

Montering af drivakslen

  1. Parker maskinen p en plan flade, sluk motoren, aktiver parkeringsbremsen, snk klippeenhederne, og tag nglen ud af tndingen.

    Advarsel

    Hvis du lader nglen sidde i tndingen, kan andre personer utilsigtet komme til at starte motoren og forrsage alvorlig personskade p dig eller andre omkringstende.

  2. Vip sdet op, bn motorhjelmen, og afmonter motorhjelmens sadel (Figure 1).

  3. Fjern transmissionsafskrmningen (Figure 1).

    Note: Behold afskrmningen og fastgrelsesanordningerne til senere montering.

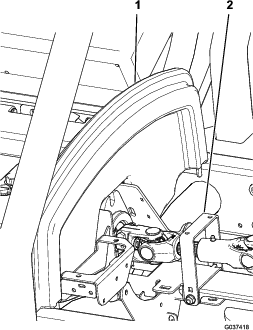

    g037418

    Figure 1

    1. Motorhjelmens sadel
    2. Transmissionsafskrmning

  4. Fjern de to flangemtrikker og to bolte, der fastgr den lille ende af den eksisterende drivaksel til hydraulikpumpen (Figure 2).

    Note: Behold de to flangemtrikker og to bolte til montering af den nye drivaksel.

    g037404

    Figure 2

    1. Hydraulikpumpe
    2. Flangemtrik (2)
    3. Lille ende af drivaksel
    4. Bolt (2)

  5. Fjern og kasser de otte maskinskruer, der fastgr den store ende af den eksisterende drivaksel til motorens svinghjul (Figure 3).

    g037517

    Figure 3

    1. Eksisterende maskinskruer (8)
    2. Stor ende af drivaksel
    3. Svinghjul

  6. Fjern og kasser maskinens eksisterende drivaksel.

  7. Skr kabelbndet af, som holder de to halvdele af den nye drivaksel sammen, og kassr det.

  8. Smr kontaktakseldelen af den nye drivaksel.

  9. St en backupring p hver side af den store ende af den nye drivaksel (Figure 4).

  10. Ret hullerne i den store ende af den nye drivaksel og backupringene ind efter hullerne i motorens svinghjul (Figure 4).

    g242202

    Figure 4

    1. Maskinskrue med flangehoved (8)
    2. Backupring
    3. Stor ende af drivaksel
    4. Svinghjul

  11. Pfr aftagelig gevindlsemasse af middel styrke p gevindene p de 8 kortere maskinskruer med flangehoved, der flger med (Figure 4).

  12. Fastgr drivakslen og backupringene til svinghjulet med de 8 maskinskruer med flangehoved, der flger med (Figure 4).

    Note: Spnd skruerne til et moment p mellem 23 og 28Nm.

  13. Monter de eksisterende bolte og flangemtrikker lst i hullerne i den lille ende af drivakslen (Figure 2).

  14. Monter den lille ende af drivakslen p hydraulikpumpens aksel, og stram flangemtrikkerne for at fastgre monteringen (Figure 2).

    Note: Spnd flangemtrikkerne til et moment p mellem 20 og 25 Nm.

  15. Vip varmeskjoldet ned sledes, at maskinskruerne med flangehoved ikke berrer det, nr drivakslen roterer (Figure 5).

    g242201

    Figure 5

    1. Varmeskjold

  16. Monter transmissionsafskrmningen (Figure 1).

  17. Monter motorhjelmens sadel, og snk sdet (Figure 1).
