Vetoakselisarja

Model No. 133-2996-Serial No. and Up

Vaara

CALIFORNIA

Proposition 65 Warning

Tämä tuote sisältää kemikaaleja, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä epämuodostumia tai lisääntymiseen liittyvää haittaa.

Käyttöönotto

Vetoakselin asennus

  1. Pyski kone tasaiselle alustalle, sammuta moottori, kytke seisontajarru, laske leikkuuyksikt ja irrota avain virtalukosta.

    Vaara

    Jos avain jtetn virtalukkoon, joku voi vahingossa kynnist moottorin ja vahingoittaa vakavasti lhell olijoita.

  2. Kallista istuin yls, avaa konepelti ja irrota konepellin kaarituki (Figure 1).

  3. Irrota voimansiirron suojus (Figure 1).

    Note: Silyt suojus ja kiinnittimet myhemp asennusta varten.

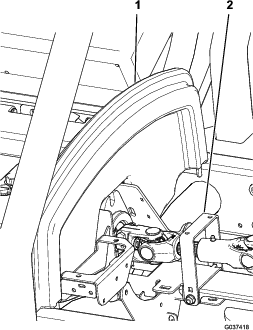

    g037418

    Figure 1

    1. Konepellin kaarituki
    2. Voimansiirron suojus

  4. Irrota kaksi laippamutteria ja kaksi pulttia, jotka kiinnittvt vanhan vetoakselin pienen pn hydraulipumppuun (Figure 2).

    Note: Silyt kaksi laippamutteria ja kaksi pulttia uuden vetoakselin asennusta varten.

    g037404

    Figure 2

    1. Hydraulipumppu
    2. Laippamutteri (2)
    3. Vetoakselin pieni p
    4. Pultti (2)

  5. Irrota ja hvit kahdeksan kantaruuvia, jotka kiinnittvt vanhan vetoakselin suuren pn moottorin vauhtipyrn (Figure 3).

    g037517

    Figure 3

    1. Vanha kantaruuvi (8)
    2. Vetoakselin suuri p
    3. Vauhtipyr

  6. Irrota vanha vetoakseli koneesta.

  7. Leikkaa ja hvit nippuside, jolla uuden vetoakselin kaksi puolta on kiinnitetty yhteen.

  8. Rasvaa uuden vetoakselin liukunivel.

  9. Aseta tukirengas uuden vetoakselin (Figure 4) suuren pn kummallekin puolelle.

  10. Kohdista uuden vetoakselin suuren pn reit ja tukirenkaiden reit moottorin vauhtipyrn reikiin (Figure 4).

    g242202

    Figure 4

    1. Laippakantaruuvi (8)
    2. Tukirengas
    3. Vetoakselin suuri p
    4. Vauhtipyr

  11. Levit keskivahvaa poistettavaa kierrelukitetta sarjan mukana toimitetun kahdeksan lyhemmn laippakantaruuvin kierteisiin (Figure 4).

  12. Kiinnit vetoakseli ja tukirenkaat vauhtipyrn kahdeksalla sarjan mukana toimitetulla laippakantaruuvilla (Figure 4).

    Note: Kirist kantaruuvit momenttiin 23–28Nm.

  13. Asenna vanhat pultit ja laippamutterit lyhsti vetoakselin pienen pn reikiin (Figure 2).

  14. Asenna vetoakselin pieni p hydraulipumpun akselille ja varmista asennus kiristmll laippamutterit (Figure 2).

    Note: Kirist laippamutterit momenttiin 20–25Nm.

  15. Kallista lmpsuojusta alas niin, ett laippakantaruuvit eivt osu siihen, kun vetoakseli pyrii (Figure 5).

    g242201

    Figure 5

    1. Lmpsuojus

  16. Asenna voimansiirron suojus (Figure 1).

  17. Asenna konepellin kaarituki ja laske istuin alas (Figure 1).
