Introdução

O transmissor e receptor de bloqueio do lado de sada foi projetado para remotamente parar e bloquear os controles do usurio de uma perfuratriz direcional.

Leia estas informaes atentamente para saber como operar e manter seu equipamento devidamente, evitando acidentes e avarias. A responsabilidade por uma operao correta e segura do equipamento do operador.

Para obter informaes sobre produtos e acessrios, ajuda para encontrar um representante ou registrar seu produto, fale diretamente com a Toro em www.Toro.com.

Este manual identifica perigos potenciais e apresenta mensagens de segurana identificadas pelo smbolo de alerta de segurana (Figure 1), informando sobre um perigo que pode causar ferimentos graves ou morte se as instrues de precauo recomendada no forem seguidas.

g000502

Neste manual so empregados dois termos para destacar informaes. A palavra Importante chama a ateno para informaes mecnicas especficas e a palavra Observao destaca informaes gerais que merecem ateno especial.

Este produto atende todas as diretivas europeias pertinentes. Para mais detalhes, consulte o documento de Declarao de conformidade – DOC (Declaration of Conformity) em separado e especfico do produto.

Este produto pode conter materiais que podem ser perigosos para a sade humana e o meio ambiente. Atende a Diretiva 2002/96/CE da Unio Europeia relativa a resduos de equipamentos eltricos e eletrnicos – REEE:

  • No descarte o produto como lixo comum.

  • Este produto deve ser reciclado de acordo com os regulamentos locais. Fale com as autoridades locais para obter informaes detalhadas.

  • Este produto pode ser devolvido ao distribuidor para reciclagem. Fale com seu distribuidor/revendedor para obter detalhes.

Declaraes FCC

15.19 – Aviso em duas partes

Este dispositivo atende a Parte 15 das regras FCC. A operao est sujeita s duas condies a seguir:

(1) Este dispositivo no pode causar interferncia prejudicial e

(2) Este dispositivo dever aceitar qualquer interferncia recebida, incluindo interferncia que possa causar operao indesejada.

15.21 - Modificao no autorizada

AVISO:O fabricante no responsvel por nenhuma modificao no autorizada feita pelo usurio neste equipamento. Essas modificaes podem anular a autorizao para que o usurio opere o equipamento.

15.105(b) – Nota:

Este equipamento foi testado e atende os limites para dispositivo digital Classe B, conforme a Parte 15 das regras FCC. Esses limites foram concebidos para oferecer proteo razovel contra interferncia prejudicial em instalao residencial. Este equipamento gera, usa e pode irradiar energia de frequncia de rdio e se no for instalado e usado conforme as instrues, poder interferir em comunicaes de rdio. No entanto, no h garantia de que a interferncia no acontecer em uma determinada instalao. Se este equipamento interferir na recepo de rdio ou televiso, que pode ser determinada quando o equipamento ligado e desligado, recomendamos que o usurio tente corrigir a interferncia atravs de uma das seguintes formas:

Redirecione ou mude de lugar a antena de recepo.

Aumente a separao entre o equipamento e o receptor.

Conecte o equipamento a uma tomada em um circuito diferente daquele a que o receptor est conectado.

Para obter assistncia, consulte a revendedora ou um tcnico experiente em radiodifuso.

Declarao industrial do Canad

Este dispositivo atende a norma canadense RSS-210.

O instalador deste equipamento de rdio dever assegurar que a antena seja instalada e localizada de forma a no emitir campos de radiofrequncia alm dos limites estipulados pela autoridade federal de sade do Canad (Health Canada) para a populao em geral (consulte o Cdigo de Segurana 6, disponvel no site da Health Canada em www.hc-sc.gc-ca/rpb).

Este dispositivo atende s norma(s) RSS da Industry Canada sobre inteno de licenciamento. Seu funcionamento est sujeito s seguintes condies: (1) este dispositivo no deve causar interferncias, e (2) este dispositivo deve aceitar quaisquer interferncias, incluindo interferncias que possam causar um funcionamento indesejado do dispositivo.

Segurança

O uso inadequado ou manuteno indevida deste equipamento pode causar acidentes. Para reduzir o potencial de acidentes, siga estas instrues de segurana.A Toro testou este equipamento no que tange a um servio razoavelmente seguro. No entanto, deixar de seguir as instrues abaixo pode causar acidentes.

Para garantir a mxima segurana, o melhor desempenho e conhecer melhor o produto, essencial que voc o operador leia e entenda este manual antes de usar o equipamento. Especial ateno deve ser dada ao smbolo de alerta de segurana (Figure 1), que significa Cuidado, Aviso ou Perigo – “instruo de segurana individual. Leia e entenda as instrues, pois dizem respeito segurana. Deixar de seguir a instruo pode causar acidentes.

  • Deixar de tomar essas precaues pode causar falha do equipamento e acidentes.

  • Use e mantenha a fiao de forma adequada. Fiao imprpria, solta e desgastada pode causar falha do sistema, danos ao equipamento e operao intermitente.

  • Alteraes ou modificaes feitas a um equipamento sem aprovao expressa do fabricante anularo a garantia.

  • Proprietrios e operadores do equipamento devem obedecer a todas as leis federais, estaduais e municipais referentes instalao e operao do equipamento.

  • Verifique se o equipamento e a rea circundante esto desimpedidos antes da operao. No ative o sistema de controle remoto at ter certeza de que seguro faz-lo.

  • Desligue o controle remoto porttil e remova a alimentao eltrica da unidade base antes de qualquer manuteno. Isto impedir o funcionamento acidental da mquina controlada.

  • A alimentao eltrica da unidade base removida desconectando-se o cabo de 12 pinos do conector P1 da unidade base, ou removendo-se a fonte de alimentao do circuito.

  • Use um pano mido para limpar as unidades. Remova lama, concreto, terra, etc. aps o uso, para evitar obstruo ou entupimento de botes, alavancas, fiao e interruptores.

  • No permita a penetrao de lquidos na unidade porttil ou base. No use um lavador de alta presso para limpar o equipamento.

  • Desconecte a unidade base do rdio antes de soldar na mquina. Deixar de desconectar a unidade base pode destruir ou danificar a unidade base.

  • Observe as temperaturas de operao e armazenamento definidas neste documento.

Instalação

Instalao do Receptor

Instalao do Receptor nas Mquinas 4045 e 4050

  1. Mova a mquina para uma superfcie nivelada, desligue o motor e aguarde a parada de todas as peas em movimento.

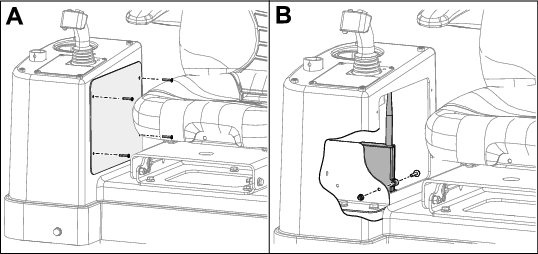

  2. Remova o painel da torre de controle ao lado do assento do operador (Quadro A da Figure 3).

  3. Instale o receptor no suporte com o uso de 2 parafusos e 2 porcas (Quadro B da Figure 3).

  4. Instale o painel na torre de controle.

g243872
g243871

Instalao do Receptor na Mquina 4050 com Cabine

  1. Mova a mquina para uma superfcie nivelada, desligue o motor e aguarde a parada de todas as peas em movimento.

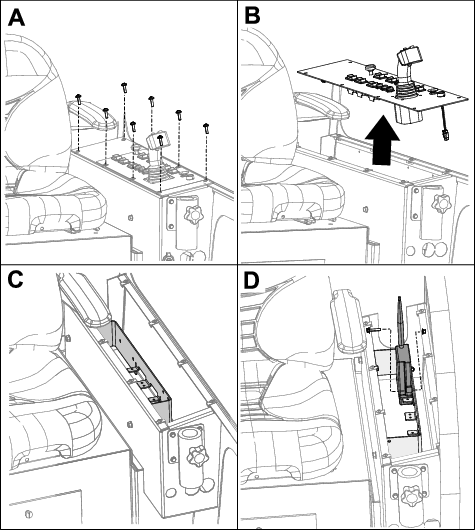

  2. Remova a tampa esquerda do painel de controle (Quadros A e B da Figure 4).

  3. Localize o suporte e instale o receptor com o uso de 2 parafusos e 2 porcas (Quadros C e D da Figure 4).

  4. Instale a tampa do painel de controle.

g243813

Instalao do Receptor na Mquina 2226

  1. Mova a mquina para uma superfcie nivelada, desligue o motor e aguarde a parada de todas as peas em movimento.

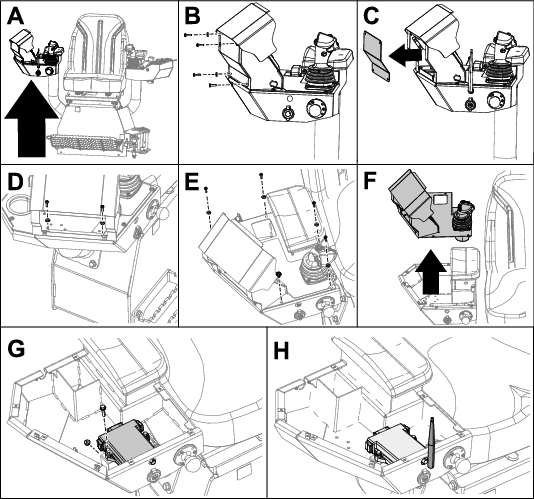

  2. Remova os parafusos e arruelas da parte traseira do visor (Quadro B da Figure 5).

  3. Remova o painel traseiro do visor (Quadro C da Figure 5).

  4. Remova os 2 parafusos e arruelas do interior da caixa do visor (Quadro D da Figure 5).

  5. Remova os parafusos restantes da tampa do painel de controle (Quadro E da Figure 5).

  6. Levante a tampa do painel de controle para que no obstrua a passagem (Quadro F da Figure 5).

  7. Instale o receptor com o uso de 2 parafusos e 2 porcas (Quadro G da Figure 5).

  8. Instale a antena do receptor no exterior da caixa do painel de controle (Quadro H da Figure 5).

  9. Instale a tampa do painel de controle e o painel do visor.

g243857

Descrição geral do produto

Sistema de bloqueio do lado de sada

O sistema de bloqueio do lado de sada oferece a quem trabalha nas proximidades do equipamento um meio de impedir que a haste de perfurao gire e avance.

Este sistema consiste em um receptor montado na mquina e um transmissor (Figure 6) que ficar com a pessoa designada para trabalhar prximo mquina.

g038050
AdvertnciaFuno
TXTransmisso
RXRecepo
ERErro
BANvel Baixo das Pilhas
A1Auxiliar 1
A2Auxiliar 2

Quem estiver portando o transmissor pode pressionar o boto BLOQUEAR PERFURATRIZ (OFF) para interromper o giro e avano da mquina. Isso feito principalmente para interromper/bloquear operaes de perfurao nas seguintes situaes:

  • Na instalao ou remoo da broca ou fresa

  • Sempre que algum precisar se aproximar da haste de perfurao ou da broca em qualquer ponto na frente da mquina

  • Na instalao de um limpador no tubo de perfurao

  • Quando o operador do transmissor porttil identificar um problema que requer a suspenso imediata da perfurao

Quando for seguro retomar a perfurao, o portador do transmissor pode pressionar o boto DESBLOQUEAR PERFURATRIZ (ON). Esse boto envia um sinal para o receptor, permitindo que o operador da mquina reinicie o sistema e restaure as funes de avano e giro.

Unidade porttil
Pilhas3 AAA
Desligamento automticoAps 2horas de inatividade
Aviso de pilha fraca3,2V e abaixo
Desligamento por pilha fracaAo atingir 3,2 V, o indicador BA pisca rapidamente durante 30 segundos antes do desligamento.
Temperatura de operao-20°C a 55°C
Temperatura de armazenamento-40°C a 55°C
Radiofrequncia2405 a 2480MHz
Potncia de RF50 mW
Licena de rdioNo necessria
ModulaoDSSS
AntenaInterna
Unidade base
Radiofrequncia2405 a 2480MHz
Potncia de RF100 mW
Licena de rdioNo necessria
ModulaoDSSS
AntenaExterna
Temperatura de operao-20°C a 55°C
Temperatura de armazenamento-40°C a 55°C

Funcionamento

Luzes indicadoras do dispositivo porttil

A tabela a seguir apresenta os diversos estados das luzes indicadoras no transmissor porttil (Figure 6) e seus significados:

Estado da luz indicadoraSignificado
Luz indicadora TX em meia luz e piscando rapidamente.O aparelho porttil est em transmisso ao receptor.
Luz indicadora TX em luz plena e piscando rapidamente.Um boto foi acionado no aparelho porttil.
Luz indicadora RX em luz plena e piscando rapidamente.A unidade porttil est recebendo uma transmisso.
Luz indicadora ER acesa.Erro na transmisso.
Luz indicadora BA piscando lentamente.Baixo nvel das pilhas. Consulte a seo Troque as pilhas do transmissor

Troque as pilhas do transmissor

  1. Solte os 4 parafusos de fixao da tampa do compartimento de pilhas (Figure 7).

    g023887
  2. Remova a tampa (Figure 8).

    g023888
  3. Remova as pilhas.

  4. Instale 3 pilhas AAA novas no sentido mostrado em Figure 9.

    Important: Certifique-se de instalar as pilhas no sentido de polaridade correto, para evitar danos ao transmissor.

    g023889
  5. Reinstale a tampa e fixe com os parafusos removidos anteriormente.

    Aperte os parafusos o suficiente para garantir que a vedao seja comprimida, mas sem apertar excessivamente.

Como associar o transmissor porttil unidade base

Se o transmissor porttil parar de se comunicar com a unidade base, ou se for trocado por um novo transmissor, ser preciso associar o transmissor unidade base, da seguinte forma:

  1. Verifique se a mquina est desligada.

  2. Certifique-se de que o transmissor porttil no esteja ativo (isto , sem luzes acesas).

  3. Aproxime-se do painel de controle traseiro da mquina.

  4. Pressione simultaneamente e segure os botes ON e OFF.

    Todas as luzes iro ascender.

  5. Mantenha pressionados os botes at a luz TX comear a piscar.

  6. Continue a manter pressionados os botes ON e OFF e ligue a mquina para acionar a unidade-base.

    A unidade base e o dispositivo porttil estabelecem um link de comunicao enquanto o boto permanece apertado. Uma vez concludo o processo, todas as luzes passaro a piscar.

  7. Libere os botes.

Como dissociar o transmissor porttil da unidade base

Important: A concluso desse procedimento dissociar todos os transmissores da unidade base (devero ser associados novamente antes que possam ser usados).

  1. Verifique se a mquina est desligada.

  2. Certifique-se de que o transmissor porttil no esteja ativo (isto , sem luzes acesas).

  3. Aproxime-se do painel de controle traseiro da mquina.

  4. Pressione simultaneamente e segure os botes ON e OFF.

    A luz verde se acender.

  5. Mantenha pressionados os botes at a luz amarela comear a piscar, soltando os botes em seguida.

    A luz vermelha comear a piscar: o operador ter 2 segundos para apertar o boto seguinte.

  6. Pressione e segure o boto OFF

    A luz vermelha se apagar e as luzes verde e amarela se acendero.

    Important: Se o boto de ligar no for pressionado em 2 segundos, o procedimento dever ser reiniciado.

  7. Continue a segurar o boto OFF e ligue a mquina para ativar a unidade base.

    A unidade base e o dispositivo porttil estabelecem um link de comunicao enquanto o boto permanece apertado. Quando o processo for concludo, a luz amarela apagar, a luz vermelha comear a piscar e a luz verde acender. Todas as luzes permanecero nessa condio at que o boto seja solto.

  8. Solte o boto OFF.

    A luz vermelha se apaga e a luz verde pisca por alguns segundos.
