Unité de coupe DPA de 45 cm ou 56 cm à 8 lames ou 11 lames

Utilisez cette procédure pour effectuer le réglage contre-lame/cylindre et vérifier l'état du cylindre et de la contre-lame ainsi que leur rapport. Lorsque la procédure est terminée, contrôlez toujours les performances de l'unité de coupe sur le terrain. Il faudra éventuellement procéder à des réglages supplémentaires pour obtenir des performances de coupe optimales.

Important: Ne serrez pas excessivement la contre-lame sur le cylindre car vous pourriez l'endommager.

• Après avoir rodé les lames de l'unité de coupe ou meulé le cylindre, il pourra être nécessaire de tondre pendant quelques minutes puis d'effectuer cette procédure pour régler la contre-lame sur le cylindre, car ils se règlent l'un par rapport à l'autre.

• Des réglages supplémentaires pourront être nécessaires si l'herbe est extrêmement drue ou si la hauteur de coupe est très basse.

Vous aurez besoin des outils suivants pour cette procédure :

• Cale (0,05 mm) – Réf. Toro 125-5611

• Papier de performance de coupe – Réf. Toro 125-5610

1. Placez l'unité de coupe sur une surface de travail plane et horizontale.

2. Tournez les vis de réglage de la barre d'appui dans le sens antihoraire pour vérifier qu'elle ne touche pas le cylindre (Figure 8).



   Figure 8

   1. Vis de réglage de la barre d'appui

3. Basculez l'unité de coupe pour exposer la contre-lame et le cylindre.

   Important: Vérifiez que les écrous à l'arrière des vis de réglage de la contre-lame ne reposent pas sur la surface de travail (Figure 9).



   Figure 9

   1. Béquille

4. Tournez le cylindre pour que la lame croise la contre-lame à environ 25 mm du bout de la contre-lame sur le côté droit de l'unité de coupe.

   Note: Les réglages ultérieurs seront facilités si vous faites une marque d'identification sur cette lame.

5. Insérez la cale de 0,05 mm entre la lame de cylindre marquée et la contre-lame au point où la lame croise la contre-lame.

6. Tournez le dispositif de réglage droit de la barre d'appui dans le sens horaire jusqu'à ce que vous sentiez une légère pression/un frottement sur la cale, puis tournez le dispositif de 2 crans dans l'autre sens et déposez la cale.

   Note: Le réglage d'un côté de l'unité de coupe affecte l'autre côté ; les 2 crans permettront d'obtenir un jeu pour le réglage de l'autre côté.

   Note: Si l'espace de départ est important, les deux côtés devraient initialement être rapprochés en serrant alternativement les côtés droit et gauche.

7. Tournez lentement le cylindre pour que la lame que vous avez contrôlée du côté droit croise la contre-lame à environ 25 mm du bout de la contre-lame, sur le côté gauche de l'unité de coupe.

8. Tournez le dispositif de réglage gauche de la barre d'appui jusqu'à ce que la cale puisse passer par l'espace entre le cylindre et la contre-lame en frottant légèrement.

9. Retournez sur le côté droit et faites le réglage nécessaire pour obtenir un léger frottement sur la cale entre la même lame et la contre-lame.

10. Répétez les opérations 8 et 9 jusqu'à ce que la cale puisse passer à travers les deux espaces en frottant légèrement, mais ne passe plus du tout après un cran de chaque côté.

    Note: La contre-lame est maintenant parallèle au cylindre.

    Note: Cette procédure ne devrait pas être nécessaire au jour le jour, mais doit être effectuée après le rodage ou le démontage.

11. Depuis cette position (après 1 cran de serrage et quand la cale ne passe pas) tournez chaque dispositif de réglage de la barre d'appui de 2 crans dans le sens horaire.

    Note: Chaque cran déplace la contre-lame de 0,018 mm. Ne serrez pas les vis de réglage excessivement.

12. Contrôlez la performance de coupe en insérant une longue bande de papier de performance de coupe entre le cylindre et la contre-lame, perpendiculairement à la contre-lame (Figure 10). Faites tourner lentement le cylindre en avant ; il devrait couper le papier.



    Figure 10

    Note: Si le cylindre frotte de façon excessive, rodez ou meulez les lames de l'unité de coupe pour obtenir les tranchants nécessaires à une tonte de précision.

1. Réglez les supports du rouleau arrière (Figure 11) à la plage de hauteur de coupe voulue en positionnant le nombre correct d'entretoises sous le rebord de la plaque latérale (Figure 11) en vous reportant au Tableau des hauteurs de coupe.



   Figure 11

   1. Entretoise
   2. Support de rouleau
   3. Bride de fixation de plaque latérale

2. Soulevez l'arrière de l'unité de coupe et placez un bloc sous la contre-lame.

3. Retirez les 2 écrous qui fixent chaque support de rouleau et l'entretoise à chaque bride de fixation de la plaque latérale.

4. Abaissez le rouleau et les vis des brides de fixation de plaque latérale et des entretoises.

5. Placez les entretoises sur les vis des supports du rouleau.

6. Fixez les supports du rouleau et les entretoises à la face inférieure des brides de fixation de la plaque latérale au moyen des écrous retirés précédemment.

7. Vérifiez si le contact contre-lame/cylindre est correct. Basculez la machine pour exposer les rouleaux avant et arrière et la contre-lame.

   Note: La position du rouleau arrière par rapport au cylindre est contrôlée par les tolérances d'usinage des composants assemblés et le réglage du parallélisme n'est pas nécessaire. Un réglage limité est possible en plaçant l'unité de coupe sur un plan de travail et en desserrant les boulons de fixation de la plaque latérale (Figure 12).



   Figure 12

   1. Boulons de fixation de plaque latérale

8. Réglez et serrez les boulons à un couple de 37 à 45 N·m.

Cela correspond à la hauteur de coupe voulue.

La hauteur de coupe réglée au banc est la hauteur à laquelle le bord supérieur de la contre-lame est réglé au dessus d'une surface plane et de niveau en contact avec le bas des rouleaux avant et arrière.

Il s'agit de la hauteur réelle à laquelle l'herbe a été tondue. Pour une hauteur de coupe réglée au banc spécifique, la hauteur réelle varie selon le type d'herbe, l'époque de l'année, la pelouse et l'état du sol. Le réglage de l'unité de coupe (agressivité de coupe, rouleaux, contre-lames, accessoires en place, réglages de compensation, etc.) affectera également la hauteur de coupe effective. Vérifiez régulièrement la hauteur de coupe effective à l'aide de l'évaluateur de pelouse (modèle 04399) pour déterminer la hauteur de coupe réglée au banc voulue.

L'agressivité de coupe a un impact considérable sur les performances de l'unité de coupe. Par agressivité on entend l'angle de la contre-lame par rapport au sol (Figure 13).

Le réglage de l'unité de coupe dépend de l'état de l'herbe et du résultat recherché. L'expérience vous dira quel est le réglage le plus approprié. Vous pouvez régler l'agressivité de la coupe au cours de la saison de coupe afin de tenir compte de l'évolution de l'état de la pelouse.

Généralement, les réglages peu à normalement agressifs sont préférables pour les herbes de saison chaude (gros chiendent, Zoysia, Paspalum), tandis que les réglages normaux à plus agressifs conviennent mieux aux herbes de saison fraîche (agrostide, paturin, ray-grass). Les réglages plus agressifs coupent davantage d'herbe en permettant au cylindre rotatif d'attirer plus d'herbe dans la contre-lame.

Figure 13

1. Entretoises arrière
2. Bride de fixation de plaque latérale
3. Agressivité de la coupe

Le nombre d'entretoises arrière détermine l'agressivité de la coupe pour l'unité de coupe. Pour une hauteur de coupe donnée, l'ajout d'entretoises sous la bride de montage de la plaque latérale augmente l'agressivité de l'unité de coupe. Toutes les unités de coupe d'une machine doivent être réglées de sorte à offrir la même agressivité de coupe (nombre d'entretoises arrière, réf. 106-3925), sinon la finition pourrait en souffrir (Figure 13).

L'emplacement de fixation de la chaîne du bras de levage détermine l'angle d'inclinaison du rouleau arrière (Figure 14).

Figure 14

1. Trou inférieur
2. Support en U
3. Chaîne de levage

Les hauteurs de coupe suivantes sont celles recommandées lorsqu'un kit groomer est monté sur l'unité de coupe.

Note: Les hauteurs de coupe supérieures à 2,5 cm nécessitent l'installation du kit spécial hauteurs de coupe élevées.

1. Desserrez les contre-écrous qui fixent les supports de hauteur de coupe aux plaques latérales de l'unité de coupe (Figure 15).



   Figure 15

   1. Vis de réglage
   2. Contre-écrou
   3. Support de hauteur de coupe

2. Desserrez l'écrou du gabarit (Figure 16) et tournez la vis de réglage de manière à obtenir la hauteur de coupe voulue.



   Figure 16

   1. Gabarit
   2. Vis de réglage de hauteur
   3. Écrou
   4. Trous de réglage de la hauteur de travail du groomer
   5. Trou libre

3. Mesurez l'écartement entre la base de la tête de la vis et la face du gabarit pour obtenir la hauteur de coupe.

4. Accrochez la tête de la vis sur le bord tranchant de la contre-lame et appuyez l'arrière du gabarit contre le rouleau arrière (Figure 17).

5. Tournez la vis de réglage jusqu'à ce que le rouleau avant touche le gabarit (Figure 17). Réglez les deux extrémités du rouleau jusqu'à ce que celui-ci soit parfaitement parallèle à la contre-lame.



   Figure 17

   Important: Lorsque le réglage est correct, les rouleaux avant et arrière touchent le gabarit et la vis est parfaitement en appui contre la contre-lame. La hauteur de coupe est ainsi identique aux deux extrémités de la contre-lame.

6. Serrez les écrous pour fixer le réglage.

   Note: Ne serrez pas les écrous excessivement. Serrez-les juste assez pour supprimer le jeu des rondelles.

   Reportez-vous au tableau suivant pour déterminer quelle contre-lame est la mieux adaptée à la hauteur de coupe recherchée.

   Tableau des contre-lames/hauteurs de coupe recommandées
   Contre-lame	Réf.	Hauteur de lèvre de la contre-lame	Hauteur de coupe
   Basse hauteur de coupe (option)	121-3167 (46 cm)110-4084 (56 cm)	5,6 mm	6,4 mm à 12,7 mm
   EdgeMax® basse hauteur de coupe (Modèle 03485)(Modèle 03487)	137-0830 (46 cm)137-0832 (56 cm)	5,6 mm	6,4 mm à 12,7 mm
   Basse hauteur de coupe étendue (option)	120-1640 (56 cm)	5,6 mm	6,4 mm à 12,7 mm
   Basse hauteur de coupe étendue EdgeMax® (option)	119-4280 (56 cm)	5,6 mm	6,4 mm à 12,7 mm
   EdgeMax® (modèle 03484)(Modèle 03486)	137-0831 (46 cm)137-0833 (56 cm)	6,9 mm	9,5 mm à 38,1 mm*
   Standard (option)	121-3166 (46 cm)108-9096 (56 cm)	6,9 mm	9,5 mm à 38,1 mm*
   Renforcée (option)	110-4074 (56 cm)	9,3 mm	12,7 mm à 38,1 mm

   *Les herbes de saison chaude peuvent nécessiter l'utilisation de la contre-lame pour basse hauteur de coupe pour les hauteurs de coupe de 13 mm et en dessous.



   Figure 18

   1. Hauteur de lèvre de la contre-lame

Le ressort de compensation transfère le poids du rouleau avant au rouleau arrière. Cela évite la formation d'ondulations à la surface de la pelouse.

Important: Effectuez le réglage des ressorts quand l'unité de coupe est montée sur le groupe de déplacement, dirigée droit devant et abaissée au sol.

1. Vérifiez que la goupille fendue est insérée dans le trou de la tige de ressort (Figure 19).



   Figure 19

   1. Ressort de compensation
   2. Goupille fendue
   3. Tige de ressort
   4. Écrous hexagonaux

2. Serrez les écrous hexagonaux à l'extrémité avant de la tige de ressort jusqu'à ce que la longueur du ressort comprimé soit égale à 12,7 cm ; voir Figure 19.

   Note: Si vous utilisez la machine sur un terrain accidenté, réduisez la longueur du ressort de 12,7 mm.

   Note: Le réglage de compensation doit être réinitialisé si la hauteur de coupe ou l'agressivité de coupe est modifiée.

Le système de réglage du contact contre-lame/cylindre est commandé par deux boutons ; il simplifie la procédure de réglage nécessaire pour obtenir des résultats optimaux. Le réglage précis que procure ce système offre le contrôle nécessaire pour assurer un auto-aiguisage continu, ce qui maintient les tranchants affûtés. La qualité de la coupe est ainsi améliorée et le rodage n'est pas requis aussi fréquemment.

Au début de chaque journée de travail, ou selon les besoins, vérifiez le contact contre-lame/cylindre de chaque unité de coupe. Vous devez procéder à ce contrôle même si la qualité de la coupe est satisfaisante.

1. Tournez lentement le cylindre en arrière jusqu'à ce que vous entendiez le bruit du contact entre le cylindre et la contre-lame.

   Note: Les boutons de réglage comportent des crans qui correspondent chacun à un déplacement de 0,018 mm de la contre-lame. Voir Réglage contre-lame/cylindre.

2. Contrôlez la performance de coupe en insérant une longue bande de papier de performance de coupe (réf. Toro 125-5610) entre le cylindre et la contre-lame, perpendiculairement à la contre-lame (Figure 20). Faites tourner lentement le cylindre en avant ; il devrait couper le papier.



   Figure 20

   Note: Si vous sentez un frottement ou un contact excessif du cylindre, vous devez alors roder et rectifier l'avant de la contre-lame, ou roder les lames de l'unité de coupe pour obtenir les tranchants nécessaires à une coupe de précision (voir le Manuel d'affûtage pour tondeuses rotatives et à cylindres Toro, Form n° 09168SL).

   Important: Il est préférable de maintenir un léger contact en permanence, Si vous ne maintenez pas un léger contact, les bords de la contre-lame et du cylindre ne s'aiguiseront pas suffisamment et seront émoussés après un certain temps d'utilisation. Si vous maintenez un contact excessif, la contre-lame et le cylindre s'useront plus rapidement, irrégulièrement et la qualité de la tonte sera compromise.

   Note: Après une utilisation prolongée, un sillon d'usure se développe à chaque extrémité de la contre-lame. Vous devez l'adoucir ou le limer pour l'amener au niveau du tranchant de la contre-lame et obtenir une coupe de bonne qualité.

   Note: Avec le temps, vous devrez rectifier le chanfrein (Figure 21) car il n'est conçu pour durer que 40 % de la vie de la contre-lame.



   Figure 21

   1. Chanfrein avant du côté droit de la contre-lame
   2. 6 mm
   3. 1,5 mm

   Note: Le chanfrein avant ne doit pas être trop important sinon il produira des touffes dans la pelouse.

L'angle utilisé pour meuler les contre-lames est très important.

Utilisez l'indicateur d'angle (réf. Toro 131-6828) et le support d'indicateur d'angle (réf. Toro 131-6829) pour contrôler l'angle produit par la meule, puis contrôler toute erreur.

1. Placez l'indicateur d'angle sur le côté inférieur de la contre-lame, comme montré à la Figure 27.



   Figure 27

   1. Contre-lame (verticale)
   2. Indicateur d'angle

2. Appuyez sur la touche « Alt Zero » de l'indicateur d'angle.

3. Placez l'indicateur d'angle sur le bord de la contre-lame, de manière à adapter le bord de l'aimant avec le bord de la contre-lame (Figure 28).

   Note: L'affichage numérique doit être visible durant cette opération du même côté que lors de l'opération 1.



   Figure 28

   1. Support d'indicateur d'angle
   2. Bord de l'aimant adapté avec le bord de la contre-lame
   3. Contre-lame
   4. Indicateur d'angle

4. Placez l'indicateur d'angle sur le support, comme montré à la Figure 28.

   Note: Il s'agit de l'angle produit par la meule ; il doit se situer à 2 degrés ou moins de l'angle de meulage supérieur recommandé.

1. Tournez les vis de réglage de la barre d'appui dans le sens antihoraire pour éloigner la contre-lame du cylindre (Figure 29).



   Figure 29

   1. Vis de réglage de barre d'appui
   2. Barre d'appui
   3. Rondelle
   4. Écrou de tension de ressort

2. Faites sortir l'écrou de tension du ressort jusqu'à ce que la rondelle ne soit plus tendue contre la barre d'appui (Figure 29).

3. De chaque côté de la machine, desserrez le contre-écrou de fixation du boulon de la barre d'appui (Figure 30).



   Figure 30

   1. Boulon de barre d'appui
   2. Contre-écrou

4. Retirez les boulons de la barre d'appui afin de pouvoir abaisser la barre et la déposer du boulon de la machine (Figure 30).

   Note: Mettez de côté 2 rondelles en nylon et 1 rondelle en acier estampé à chaque extrémité de la barre d'appui (Figure 31).



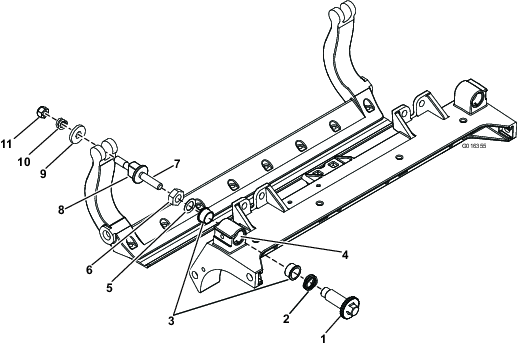

   Figure 31

   1. Boulon de barre d'appui
   2. Écrou
   3. Rondelle acier
   4. Rondelle en nylon

1. Montez la barre d'appui en positionnant les languettes de montage entre la rondelle et la vis de réglage de la barre.

2. Fixez la barre d'appui sur chaque plaque latérale avec les boulons (munis d'écrous) et des 6 rondelles.

   Note: Placez une rondelle en nylon de chaque côté du bossage de la plaque latérale. Placez une rondelle en acier à l'extérieur de chaque rondelle en nylon (Figure 31).

3. Serrez les boulons de la barre d'appui à un couple de 37 à 45 N·m.

   Note: Serrez les contre-écrous jusqu'à ce que les rondelles d'acier extérieures cessent de tourner et que le jeu axial soit supprimé, mais ne serrez pas excessivement et ne faites pas fléchir les plaques latérales. Les rondelles peuvent présenter un espace à l'intérieur.

4. Serrez l'écrou de tension du ressort jusqu'à ce que les spires soient jointives, puis desserrez-le de 1/2 tour (Figure 32).



   Figure 32

   1. Écrou de tension de ressort
   2. Ressort
