46 cm eller 56 cm DPA-klippenhet med 8 eller 11 knivar

Följ de här anvisningarna för att ställa in underkniven mot cylindern samt kontrollera cylinderns och underknivens skick och interaktion med varandra. När den här proceduren har utförts ska du alltid testa klippenhetens prestanda under dina klippförhållanden. Du kan behöva göra ytterligare justeringar för att få ett optimalt klippresultat.

Important: Dra inte åt underkniven för hårt mot cylindern, eftersom den kan skadas då.

• Efter att klippenheten har slipats eller cylindern vässats kan du behöva klippa med klippenheten i några minuter och sedan utföra den här proceduren för att justera underkniven mot cylindern när cylindern och underkniven justeras till varandra.

• Ytterligare justeringar kan behövas om gräset är mycket tätt eller klipphöjden är mycket låg.

För att utföra proceduren behöver du följande verktyg:

• Mellanlägg (0,05 mm) – Toro-artikelnr 125-5611

• Klipprestandapapper – Toro-artikelnummer 125-5610

1. Placera klippenheten på en plan, jämn arbetsyta.

2. Vrid underknivsstångens justerskruvar moturs för att säkerställa att underkniven inte vidrör cylindern (Figur 8).



   Figur 8

   1. Justerskruv för underknivsstång

3. Luta klippenheten så att underkniven och cylindern exponeras.

   Important: Se till att muttrarna baktill på underknivens justerskruvar inte vilar mot arbetsytan (Figur 9).



   Figur 9

   1. Stöd

4. Rotera cylindern så att en kniv korsar underkniven cirka 25 mm in från underknivens ände på klippenhetens högra sida.

   Note: Märk den här kniven för att förenkla efterföljande justeringar.

5. För in mellanlägget (0,05 mm) mellan den markerade cylinderkniven och underkniven vid den punkt där cylinderkniven korsar underkniven.

6. Vrid den högra underknivsstångens justerare medurs tills du känner ett lätt tryck/motstånd i mellanlägget, backa sedan underknivsstångens justerare två klick och ta bort mellanlägget.

   Note: Justering av den ena sidan av klippenheten påverkar den andra sidan. Två klick skapar en säkerhetsmarginal för när den andra sidan justeras.

   Note: Om du startar med ett stort mellanrum ska båda sidorna till en början föras närmare varandra genom att du växelvis drar sidorna åt höger respektive vänster.

7. Rotera långsamt cylindern så att samma kniv som du kontrollerade på den högra sidan korsar underkniven cirka 25 mm in från underknivens ände på klippenhetens vänstra sida.

8. Vrid den vänstra underknivsstångens justerare medurs tills dess att mellanlägget kan skjutas igenom cylindern till underknivens mellanrum med lätt motstånd.

9. Gå tillbaka till den högra sidan och justera vid behov för att skapa ett lätt motstånd i mellanlägget mellan samma kniv och underkniven.

10. Upprepa steg 8 och 9 till dess att mellanlägget kan skjutas igenom båda mellanrummen med lite motstånd, men där ett klick in på båda sidorna förhindrar att det kan passera igenom på båda sidorna.

    Note: Underkniven är nu parallell med cylindern.

    Note: Den här proceduren ska inte vara nödvändig vid dagliga justeringar, utan bör genomföras efter slipning eller nedmontering.

11. Från den här positionen (ett klick in och mellanlägget passerar inte igenom) ska du vrida underknivsstångens justerare medurs två klick vardera.

    Note: För varje klick flyttas underkniven 0,018 mm. Dra inte åt justerskruvarna för hårt.

12. Testa Toros klipprestanda genom att föra in en lång remsa av klipprestandapapper mellan cylindern och underkniven, i rät vinkel mot underkniven (Figur 10). Rotera cylindern långsamt framåt. Den ska klippa papperet.



    Figur 10

    Note: Om cylindern är för trög slipar eller fräser du klippenheten för att få de vassa eggar som krävs för finklippning.

1. Justera de bakre rullfästena (Figur 11) till den önskade klipphöjden genom att placera det nödvändiga antalet distansbrickor nedanför sidoplåtens monteringsfläns (Figur 11) enligt Klipphöjdsschema.



   Figur 11

   1. Distansbricka
   2. Rullfäste
   3. Sidoplåtens monteringsfläns

2. Höj klippenhetens bakre del och placera en kloss under underkniven.

3. Lossa de två muttrar som fäster varje rullfäste och distansbrickan till varje sidoplåts monteringsfläns.

4. Sänk rullen och skruvarna från sidoplåtens monteringsflänsar och distansbrickor.

5. Placera distansbrickorna på skruvarna på rullfästena.

6. Fäst rullfästet och distansbrickorna på undersidan av monteringsflänsarna med de muttrar som du tog bort tidigare.

7. Kontrollera att kontakten mellan underkniven och cylindern är korrekt. Tippa klipparen för att exponera de främre och bakre rullarna och underkniven.

   Note: Den bakre rullens position i förhållande till cylindern kontrolleras av de sammansatta komponenternas maskintoleranser och parallelljustering är inte nödvändig. Du kan göra vissa justeringar genom att ställa klippenheten på en golvplatta och lossa sidoplåtens fästskruvar (Figur 12).



   Figur 12

   1. Sidoplåtens fästskruvar

8. Justera och dra åt dem till ett moment på 37–45 N·m.

Detta motsvarar den önskade klipphöjden.

Bänkklipphöjden är den höjd där den övre kanten på underkniven sitter ovanför en jämn, plan yta som ligger emot den nedre kanten på både den främre och bakre rullen.

Det här är den verkliga klippta längden på gräset. Den faktiska klipphöjden varierar för varje inställd bänkklipphöjd, beroende på grästyp, årstid och gräsmattans och jordens skick. Klippenhetens inställning (klippintensitet, rullar, underknivar, monterade redskap, gräsutjämningsinställningar osv.) påverkar också den faktiska klipphöjden. Kontrollera den faktiska klipphöjden med gräsutvärderaren (modell 04399) med jämna mellanrum för att fastställa önskad bänkklipphöjd.

Klippintensiteten har stor inverkan på klippenhetens prestanda. Klippintensiteten är den vinkel som underkniven har mot marken (Figur 13).

Den bästa inställningen för klippenheten beror på gräsförhållandena och önskat resultat. Genom att använda klippenheten på din gräsmatta kommer du så småningom fram till den bästa inställningen. Klippintensiteten kan justeras under klippsäsongen för att ge utrymme för olika gräsförhållanden.

Som en tumregel kan man säga att låg till normal klippintensitet passar bättre för gräs i varmt klimat (Bermuda, Paspalum, Zoysia) medan gräs i kallt klimat (Bent, Bluegrass, Rye) kan kräva normal till hög intensitet. Vid högre intensitet klipps mer gräs genom att cylindrarna kan dra upp mer gräs till underkniven.

Figur 13

1. Bakre distansbrickor
2. Sidoplåtens monteringsfläns
3. Klippintensitet

Antalet bakre distansbrickor avgör klippenhetens klippintensitet. Om man lägger till fler distanser under sidoplåtens monteringsfläns vid en given klipphöjd ökas klippintensiteten. Alla klippenheter på en maskin måste ha samma klippintensitet (antal bakre distansbrickor, Toro-artikelnr 106-3925), annars kan klippytans utseende påverkas negativt (Figur 13).

Lyftarmskedjans placering avgör den bakre rullens vinkel (Figur 14).

Figur 14

1. Nedre hål
2. U-fäste
3. Lyftkedja

Det här är de rekommenderade klipphöjdsinställningarna när en trimsats används på klippenheten.

Note: För klipphöjder på över 2,5 cm måste satsen för hög klipphöjd monteras.

1. Lossa de låsmuttrar som fäster klipphöjdsfästen på klippenhetens sidoplåtar (Figur 15).



   Figur 15

   1. Justerskruv
   2. Låsmutter
   3. Klipphöjdsfäste

2. Lossa muttern på mätstången (Figur 16) och ställ in justerskruven på önskad klipphöjd.



   Figur 16

   1. Mätstång
   2. Justerskruv för höjdinställning
   3. Mutter
   4. Hål som används för inställning av trimhöjd (HOG)
   5. Hål som inte används

3. Mät avståndet mellan skruvhuvudets nedersta del och stångens ovansida för att ta reda på klipphöjden.

4. Haka på skruvhuvudet på underknivens skäregg och vila stångens bakände på den bakre valsen (Figur 17).

5. Vrid justeringsskruven tills den främre rullen kommer i kontakt med mätstången (Figur 17). Justera rullens båda ändar tills hela rullen är parallell med underkniven.



   Figur 17

   Important: Vid korrekt inställning är de bakre och främre rullarna i kontakt med mätstången och skruven sitter tätt mot underkniven. På så sätt blir klipphöjden identisk i båda ändar av underkniven.

6. Dra åt muttrarna för att säkra justeringen.

   Note: Dra inte åt muttrarna för hårt. Dra bara åt dem så mycket att eventuellt spel från brickorna avlägsnas.

   Använd följande tabell för att fastställa vilken underkniv som lämpar sig bäst för den önskade klipphöjden.

   Underkniv/klipphöjdsschema
   Underkniv	Artikelnr	Underknivens läpphöjd	Klipphöjd
   Låg klipphöjd (tillval)	121-3167 (46 cm)110-4084 (56 cm)	5,6 mm	6,4 till 12,7 mm
   EdgeMax® låg klipphöjd (modell 03485)(modell 03487)	137-0830 (46 cm)137-0832 (56 cm)	5,6 mm	6,4 till 12,7 mm
   Extra låg klipphöjd (tillval)	120-1640 (56 cm)	5,6 mm	6,4 till 12,7 mm
   Utökade EdgeMax® låg klipphöjd (tillval)	119-4280 (56 cm)	5,6 mm	6,4 till 12,7 mm
   EdgeMax® (modell 03484)(Modell 03486)	137-0831 (46 cm)137-0833 (56 cm)	6,9 mm	9,5 till 38,1 mm*
   Standard (Tillval)	121-3166 (46 cm)108-9096 (56 cm)	6,9 mm	9,5 till 38,1 mm*
   Tung drift (tillval)	110-4074 (56 cm)	9,3 mm	12,7 till 38,1 mm

   *Under den varma säsongen kan underkniven för låg klipphöjd på 12,7 mm och mindre krävas.



   Figur 18

   1. Underknivens läpphöjd

Gräsutjämningsfjädern överför vikt från den främre till den bakre valsen. Detta hjälper till att minska förekomsten av det speciella vågformade mönster i gräsmattan som kallas för ”ondulering” eller ”bobbing”.

Important: Justera fjädern med klippenheten monterad på traktorenheten, riktad rakt fram och nedsänkt till verkstadsgolvet.

1. Se till att hårnålssprinten sitter i det bakre hålet på fjäderstången (Figur 19).



   Figur 19

   1. Gräsutjämningsfjäder
   2. Hårnålssprint
   3. Fjäderstång
   4. Sexkantsmuttrar

2. Dra åt sexkantsmuttrarna på fjäderstångens främre ände tills fjäderns sammanpressade längd är 12,7 cm, se Figur 19.

   Note: Förkorta fjäderns längd med 12,7 mm om du ska använda maskinen i ojämn terräng.

   Note: Gräsutjämningsinställningen måste ställas in igen om klipphöjdsinställningen eller klippintensitetsinställningen ändras.

Justeringssystemet för underkniv/cylinder med dubbla reglage som är integrerat i denna klippenhet förenklar justeringsproceduren som krävs för att bästa möjliga klipprestanda ska uppnås. Den noggranna justering som är möjlig med de dubbla reglagen/underknivsstången erbjuder den kontroll som krävs för att tillhandahålla kontinuerlig självslipning. Därmed kan vassa skäreggar upprätthållas, god klippkvalitet försäkras och behovet av regelbunden slipning minskas väsentligt.

Kontrollera varje klippenhet före klippningen varje dag (eller så ofta som behövs) för att säkerställa korrekt kontakt mellan underkniv och cylinder. Denna kontroll måste genomföras även om klippkvaliteten är acceptabel.

1. Rotera cylindern långsamt i motsatt riktning och lyssna efter kontakten mellan cylindern och underkniven.

   Note: Justeringsreglagen har klicklägen och varje klickläge motsvarar 0,018 mm förflyttning av underkniven. Se Justera underkniven mot cylindern.

2. Testa klipprestandan genom att föra in en lång remsa av klipprestandapapper (Toro-artikelnr 125-5610) mellan cylindern och underkniven, i rät vinkel mot underkniven (Figur 20). Rotera cylindern långsamt framåt. Den ska klippa papperet.



   Figur 20

   Note: Om kontakten/cylindern släpar för mycket kan det vara nödvändigt att antingen slipa eller slipa om framsidan av klippenheten eller att fräsa klippenheten för att få de vassa eggar som krävs för finklippning (se Toros bruksanvisning för slipning av cylinderklippare och rotorklippare, formulärnr 09168SL).

   Important: En lätt kontakt är det bästa i alla lägen. Om lätt kontakt inte upprätthålls kommer underknivens och cylinderns eggar inte att självslipas tillräckligt och blir slöa efter en tids användning. Vid överdrivet kraftig kontakt slits underkniven och cylindern snabbare, ojämnt slitage kan uppstå och klippkvaliteten kan påverkas negativt.

   Note: När gräsklipparen har använts en längre tid uppstår till slut en räffla i bägge ändar av underkniven. Dessa skåror måste rundas av eller filas jämna med underknivens skäregg för att säkerställa jämn drift.

   Note: Med tiden måste skärfasen (Figur 21) brynas eftersom den bara är konstruerad för att hålla 40 procent av underknivens livslängd.



   Figur 21

   1. Främre skärfas på underknivens högra sida
   2. 6 mm
   3. 1,5 mm

   Note: Gör inte den främre skärfasen för stor eftersom det kan göra att gräset bildar tuvor.

Vinkeln som du använder för att fräsa underknivarna är mycket viktig.

Använd vinkelindikatorn (Toro-artikelnr 131-6828) och vinkelindikatorfästet (Toro-artikelnr 131-6829) för att kontrollera vinkeln som slipmaskinen skapar. Åtgärda vid felaktigt resultat.

1. Placera vinkelindikator på underknivens undersida enligt Figur 27.



   Figur 27

   1. Underkniv (vertikal)
   2. Vinkelindikator

2. Tryck på knappen Alt Zero på vinkelindikatorn.

3. Placera vinkelindikatorfästet på underknivens egg så att magnetkanten passas in med underknivens egg (Figur 28).

   Note: Den digitala displayen ska under detta steg vara synlig från samma sida som i steg 1.



   Figur 28

   1. Vinkelindikatorfäste
   2. Magnetens kant inpassad med underknivens egg
   3. Underkniv
   4. Vinkelindikator

4. Placera vinkelindikatorn på fästet enligt Figur 28.

   Note: Detta är den vinkel som slipmaskinen skapar, och den ska ligga inom två grader från den rekommenderade övre fräsvinkeln.

1. Vrid underknivsstångens justerskruvar moturs så att underkniven förs bort från cylindern (Figur 29).



   Figur 29

   1. Justerskruv för underknivsstång
   2. Underknivsstång
   3. Bricka
   4. Fjäderspänningsmutter

2. För fjäderspänningsmuttern bakåt tills brickan inte längre är spänd mot underknivsstången (Figur 29).

3. Lossa låsmuttern som fäster skruven till underknivsstången på vardera sidan av maskinen (Figur 30).



   Figur 30

   1. Skruv till underknivsstång
   2. Låsmutter

4. Ta bort alla skruvar till underknivsstången så att denna kan dras nedåt och avlägsnas från maskinen (Figur 30).

   Note: Beräkna två nylonbrickor och en bricka av stansat stål på vardera änden av underknivsstången (Figur 31).



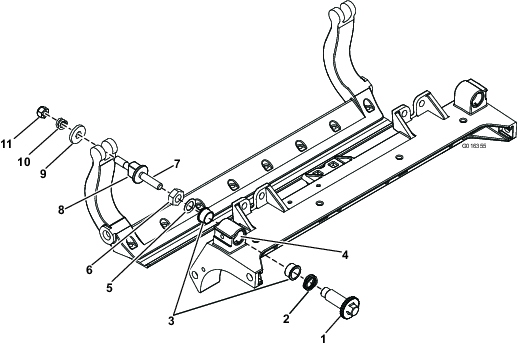

   Figur 31

   1. Skruv för underknivsstång
   2. Mutter
   3. Stålbricka
   4. Nylonbricka

1. Montera underknivsstången genom att placera fästhandtagen mellan brickan och underknivsstångens justerare.

2. Fäst underknivsstången på vardera sidoplåten med tillhörande skruvar (muttrar på skruvar) och de sex brickorna.

   Note: Sätt en nylonbricka på var sida om sidoplåtens nav. Placera en stålbricka på utsidan av varje nylonbricka (Figur 31).

3. Dra åt skruvarna för underknivsstången till 37–45 N·m.

   Note: Dra åt låsmuttrarna tills den yttre stålbrickan slutar rotera och spelet försvinner, men dra inte åt för hårt och böj inte sidoplåtarna. Det kan finnas ett mellanrum vid brickorna på insidan.

4. Dra åt fjäderspänningsmuttern tills fjädern pressas ihop och vrid sedan ut den ett halvt varv (Figur 32).



   Figur 32

   1. Fjäderspänningsmutter
   2. Fjäder
