46 cm eller 56 cm DPA-klippeenhet med 8 eller 11 kniver

Bruk denne fremgangsmåten for å stille inn motstålet til spolen, og for å kontrollere tilstanden på spolen og motstålet og samhandlingen til disse. Etter at denne prosedyren er gjennomført, må du alltid teste hvordan klippeenheten fungerer ute i terrenget. Det kan hende at du må gjøre flere justeringer for at enheten skal klippe optimalt.

Important: Ikke stram motstålet for hardt til spolen, da kan du ødelegge den.

• Etter sliping av klippeenheten eller spolen, kan det hende du må klippe med enheten i noen minutter og deretter utføre denne prosedyren for å justere motstålet til spolen ettersom disse justeres i forhold til hverandre.

• Du må kanskje justere flere ganger hvis gresset er veldig tett eller klippehøyden er svært lav.

Til dette trenger du følgende verktøy:

• Mellomlegg (0,05 mm) – Toro delenr. 125-5611

• Testpapir for klippeegenskaper – Toro delenr. 125-5610

1. Sett klippeenheten på en jevn, plan arbeidsoverflate.

2. Skru justeringsskruene for motstangen mot klokken for å sikre at motstangen ikke er i kontakt med spolen (Figur 8).



   Figur 8

   1. Justeringsskrue for motstang

3. Tipp klippeenheten slik at motstålet og spolen vises.

   Important: Pass på at mutterne på baksiden av motstålets justeringsskruer ikke hviler på arbeidsoverflaten (Figur 9).



   Figur 9

   1. Støtte

4. Drei spolen slik at et knivblad krysser motstålet omtrent 25 mm inn fra enden av motstålet på høyre side av klippeenheten.

   Note: Lag et identifiserende merke på dette knivbladet for å gjøre senere justeringer enklere.

5. Sett inn mellomlegget på 0,05 mm mellom den merkede spolekniven og motstålet på punktet der kniven krysser motstålet.

6. Vri den høyre justereren på motstålet med klokken til du kjenner et lett press/motstand på mellomlegget. Vri deretter justereren på motstålet to klikk tilbake og fjern mellomlegget.

   Note: Justering av én side av klippeenheten vil påvirke den andre siden, to klikk gir klaring for når den andre siden justeres.

   Note: Hvis du starter med et stort mellomrom, må begge sidene først trekkes nærmere ved vekselvis å stramme den høyre og den venstre siden.

7. Drei spolen sakte slik at det samme knivbladet som du kontrollerte på høyre side, krysser motstålet ca. 25 mm inn fra enden av motstålet på venstre side av klippeenheten.

8. Vri den venstre justereren på motstangen med klokken til mellomlegget kan føres gjennom spolen til motstålsåpningen med et lett drag.

9. Gå tilbake til høyre side og juster som nødvendig for å få et lett drag på mellomlegget mellom samme blad og motstål.

10. Gjenta trinn 8 og 9 slik at mellomlegget kan føres gjennom begge åpningene med et lett drag, men slik at ett klikk inn på begge sidene forhindrer mellomrommet i å kunne trekkes gjennom på begge sider.

    Note: Motstålet er nå parallelt til spolen.

    Note: Prosedyren bør ikke være nødvendig ved daglige justeringer, men bør gjøres etter sliping eller demontering.

11. Fra denne posisjonen (ett klikk inn og mellomlegget ikke trukket gjennom) vri justeringene på motstangen med klokken to klikk hver.

    Note: Hvert klikk flytter motstålet 0,018 mm. Justeringsskruene må ikke strammes for hardt.

12. Test klippeytelsen ved å sette inn en lang stripe med Toro testpapir for klippeegenskaper mellom spolen og motstålet, i rett vinkel i forhold til motstålet (Figur 10). Drei spolen sakte fremover – dette skal klippe papiret.



    Figur 10

    Note: Hvis det er for mye spolemotstand, må du slipe klippeenheten for å få de skarpe kantene som kreves for å klippe presist.

1. Juster brakettene på den bakre valsen (Figur 11) til ønsket klippehøydeområde ved å plassere ønsket mengde avstandsstykker under monteringsflensen på sideplaten (Figur 11) i henhold til Klippehøydeskjema.



   Figur 11

   1. Avstandsstykke
   2. Valsebrakett
   3. Monteringsflens for sideplate

2. Hev den bakre delen av klippeenheten og plasser en blokk under motstålet.

3. Fjern de to mutrene som fester hver av valsebrakettene og avstandsstykkene til hver av monteringsflensene på sideplaten.

4. Senk valsen og skruene fra monteringsflensene og avstandsstykkene til sideplaten.

5. Plasser avstandsstykkene på skruene på valsebrakettene.

6. Fest valsebraketten og avstandsstykkene til undersiden av monteringsflensene på sideplaten med mutrene du fjernet tidligere.

7. Bekreft at kontakten mellom motstålet og spolen er korrekt. Vipp gressklipperen rundt for å vise de fremre og bakre valsene samt motstålet.

   Note: Plasseringen av den bakre valsen til spolen kontrolleres av maskineringstoleransen av de monterte komponentene, og parallellkobling er ikke nødvendig. En begrenset mengde justeringer er mulig å utføre ved å sette klippeenheten på en overflateplate og løsne boltene for montering på sideplaten (Figur 12).



   Figur 12

   1. Monteringsbolter for sideplate

8. Juster og stram til boltene med et moment på 37 til 45 N·m.

Dette tilsvarer ønsket klippehøyde.

Klippehøyden for benkesett er høyden som den øvre kanten på motstålet sitter over en jevn overflate som berører bunnen av både fremre og bakre valse.

Dette er faktisk høyde som gresset er klippet i. For en gitt klippehøyde for benkesett vil faktisk klippehøyde variere avhengig av type gress, når på året og gress- og jordforhold. Klippeenhetens oppsett (klippeaggressivitet, valser, motstål, montert tilbehør, plenjevningsinnstillinger osv.) vil også påvirke den effektive klippehøyden. Kontroller den effektive klippehøyden ved hjelp av en plenutredningsenhet (modell 04399) regelmessig for å finne ønsket klippehøyde for benkesettet.

Klippeaggressiviteten har en betydelig innvirkning på klippeenhetens ytelse. Klippeaggressiviteten viser til motstålets vinkel i forhold til bakken (Figur 13).

Den beste klippehøydeposisjonen avhenger av gressdekkets tilstand og ønsket resultat. Erfaring med klippeenheten på ditt gressdekke vil bestemme hva som er den beste innstillingen å bruke. Klippeaggressiviteten kan justeres gjennom klippesesongen for å klippe forskjellige gressdekketilstander.

Generelt sett er mindre aggressive innstillinger mer passende for gresstyper for varme områder (Bermuda, Paspalum, Zoysia), mens gress for kalde områder (kvein, bluegrass, rug) kan kreve mer aggressive innstillinger. Mer aggressive oppsett klipper av mer gress ved å tillate at den roterende spolen trekker opp mer gress i motstålet.

Figur 13

1. Bakre avstandsstykker
2. Monteringsflens for sideplate
3. Klippeaggressivitet

Antall bakre avstandsstykker avgjør klippeaggressiviteten for klippeenheten. For en gitt klippehøyde, vil aggressiviteten til klippeenheten økes når du legger til avstandsstykker under monteringsflensen for sideplaten. Alle klippeenheter på en maskin må stilles inn til samme klippeaggressivitet (antall bakre avstandsstykker, Toro-delenr. 106-3925), ellers vil resultatet etter klipping bli påvirket negativt (Figur 13).

Plasseringen av løftearmkjeden avgjør den bakre valsens stigningsvinkel (Figur 14).

Figur 14

1. Nederste hull
2. U-brakett
3. Løftekjede

Dette er de anbefalte klippehøydeinnstillingene når det er installert et trimsatssett på klippeenheten.

Note: For klippehøyder som er over 2,5 cm, må sett for høy klippehøyde monteres.

1. Løsne låsemutterne som fester klippehøydebrakettene til klippeenhetens sideplater (Figur 15).



   Figur 15

   1. Justeringsskrue
   2. Låsemutter
   3. Klippehøydebrakett

2. Løsne mutteren på høydemåleren (Figur 16), og fest justeringsskruen i ønsket klippehøyde.



   Figur 16

   1. Målestang
   2. Høydejusteringsskrue
   3. Mutter
   4. Huller for innstilling av trimmehøyde
   5. Hull som ikke brukes

3. Mål avstanden mellom bunnen av skruehodet og forsiden av stangen for å finne klippehøyden.

4. Hekt skruehodet på motstålets knivegg, og la stangens bakende hvile mot den bakre valsen (Figur 17).

5. Vri på justeringsskruen helt til fremre valse kommer i kontakt med fronten av målestangen (Figur 17). Juster begge ender av valsen slik at hele valsen er parallell med motstålet.



   Figur 17

   Important: Når klippehøyden er riktig justert, kommer de bakre og fremre valsene i kontakt med målestangen og skruen ligger tett inntil motstålet. Dette resulterer i at klippehøyden er lik i begge ender av motstålet.

6. Trekk til mutrene for å låse justeringen.

   Note: Mutterne må ikke trekkes til for hardt. Stram dem tilstrekkelig for å fjerne eventuell bevegelse i skivene.

   Bruk følgende skjema for å avgjøre hvilken motvekt som passer best til den ønskede klippehøyden.

   Motstål/klippehøydeskjema
   Motstål	Delenr.	Høyde på motstålsleppe	Klippehøyde
   Lav klippehøyde (ekstrautstyr)	121-3167 (46 cm)110-4084 (56 cm)	5,6 mm	6,4 til 12,7 mm
   EdgeMax® lav klippehøyde (modell 03485)(modell 03487)	137-0830 (46 cm)137-0832 (56 cm)	5,6 mm	6,4 til -12,7 mm
   Forlenget lav klippehøyde (ekstrautstyr)	120-1640 (56 cm)	5,6 mm	6,4 til 12,7 mm
   Forlenget lav klippehøyde EdgeMax®(ekstrautstyr)	119-4280 (56 cm)	5,6 mm	6,4 til 12,7 mm
   EdgeMax® (modell 03484)(Modell 03486)	137-0831 (46 cm)137-0833 (56 cm)	6,9 mm	9,5 til 38,1 mm
   Standard (ekstrautstyr)	121-3166 (46 cm)108-9096 (56 cm)	6,9 mm	9,5 til 38,1 mm
   Tungt arbeid (ekstrautstyr)	110-4074 (56 cm)	9,3 mm	12,7 til 38,1 mm

   *Gresstyper for varme områder kan kreve motstål med lav klippehøyde for 12,7 mm og under.



   Figur 18

   1. Høyde på motstålleppe

Gresskompenseringsfjæren overfører vekten fra den fremre til den bakre valsen. Dette er med på å redusere bølgemønsteret i gresset, også kjent som "ondulering".

Important: Foreta fjærjusteringer med klippeenheten montert på trekkenheten, vendt rett fremover og senket til gulvet.

1. Kontroller at hårnålssplinten er installert i det bakre hullet på enden av stangen (Figur 19).



   Figur 19

   1. Gresskompenseringsfjær
   2. Hårnålssplint
   3. Fjærstang
   4. Sekskantmuttere

2. Stram til sekskantmutrene foran på fjærstangen helt til den komprimerte lengden på fjæren er 12,7 cm. Se Figur 19.

   Note: Ved bruk i ujevnt terreng bør du redusere fjærlengden med 12,7 mm.

   Note: Innstillingen for gresskompensering må tilbakestilles hvis innstilling for klippehøyde eller aggressivitet endres.

Systemet med en dobbel knott for å justere motstålet til spolen, innebygget i denne klippeenheten, forenkler framgangsmåten for justering som trengs for å levere optimal klippeytelse. Den nøyaktige justeringen som er mulig med toknotts-/motstangutformingen, gir den kontrollen som er nødvendig for kontinuerlig selvslipende bruk. På denne måten opprettholdes skarpe knivegger, noe som sørger for høy kvalitetsklipping og som i stor grad reduserer behovet for rutinemessig sliping.

Før daglig klipping, eller eventuelt så ofte som du synes at det er nødvendig, sjekk alle klippeenheter for å kontrollere at det er skikkelig kontakt mellom motstålet og spolen. Denne kontrollen må utføres selv om klippingen har tilfredsstillende kvalitet.

1. Drei spolen sakte i motsatt retning, mens du lytter for å sjekke om det er kontakt mellom spolen og motstålet.

   Note: Justeringsknottene har sperrer som tilsvarer 0,018 mm motstålsbevegelser for hver indikatorposisjon. Se Justere motstålet til spolen.

2. Test klippeegenskapene ved å legge inn en lang remse med testpapir (Toro-delenr. 125-5610) mellom spolen og motstålet, loddrett i forhold til motstålet (Figur 20). Drei spolen sakte fremover – dette skal klippe papiret.



   Figur 20

   Note: Hvis det er for stor kontakt/spolemotstand, vil det enten være nødvendig å slipe, slipe om fremsiden av motstålet eller slipe klippeenheten for å få de skarpe kantene som kreves for å klippe presist (se Toros håndbok for sliping av spole og gressklipper med roterende kniver, skjemanr. 09168SL).

   Important: Lett kontakt foretrekkes alltid. Hvis lett kontakt ikke opprettholdes, vil ikke motstålet og spolens egger være selvslipende, noe som fører til at kniveggene blir sløve etter bruk. Hvis overdreven kontakt opprettholdes, slites motstål og spole raskere og kanskje ujevnt. Dette kan ha en uheldig innvirkning på klippekvaliteten.

   Note: Etter omfattende bruk utvikles det til slutt en ru kant på begge sider av motstålet. Avrund eller fil ned disse hakkene slik at de jevnes ut med motstålets knivegg, for å sørge for jevn bruk.

   Note: Med tiden må skråskjæringen (Figur 21) etterslipes da den kun er beregnet på å vare 40 % av motstålets levetid.



   Figur 21

   1. Innførende skråskjæring på høyre ende av motstålet
   2. 6 mm
   3. 1,5 mm

   Note: Ikke lag skråskjæringen for stor, dette kan forårsake flekking av gressdekket.

Vinkelen som du bruker til å slipe motstålet, er svært viktig.

Bruk vinkelindikatoren (Toro-delenr. 131-6828) og vinkelindikatorfestet (Toro-delenr. 131-6829) for å kontrollere vinkelen som slipeapparatet lager, og korriger for eventuell unøyaktighet.

1. Plasser vinkelindikatoren på undersiden av motstålet, som vist i Figur 27.



   Figur 27

   1. Motstål (vertikal)
   2. Vinkelindikator

2. Trykk på Alt Zero-knappen på vinkelindikatoren.

3. Plasser vinkelindikatorfestet på kanten av motstålet slik at kanten på magneten er paret med kanten på motstålet (Figur 28).

   Note: Det digitale displayet skal være synlig fra samme side under dette trinnet som det var i trinn 1.



   Figur 28

   1. Vinkelindikatorfeste
   2. Kanten på magneten paret med kanten på motstålet
   3. Motstål
   4. Vinkelindikator

4. Plasser vinkelindikatoren på festet som vist i Figur 28.

   Note: Dette er vinkelen slipeapparatet lager, og bør være innenfor 2 grader av anbefalt øvre slipevinkel.

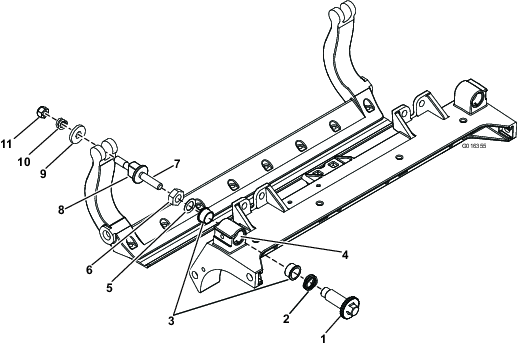

1. Skru justeringsskruen til motstangen mot klokken, for å få motstålet bort fra spolen (Figur 29).



   Figur 29

   1. Justeringsskrue for motstang
   2. Motstang
   3. Skive
   4. Fjærspenningsmutter

2. Skru ut fjærspenningsmutteren til skiven ikke lenger er strammet mot motstangen (Figur 29).

3. Løsne låsemutteren som fester motstangsbolten på begge sider av maskinen (Figur 30).



   Figur 30

   1. Motstangsbolt
   2. Låsemutter

4. Fjern begge motstangsboltene slik at motstangen kan dras nedover og fjernes fra maskinbolten (Figur 30).

   Note: Husk å ta de to nylonskivene og skiven av stanset stål på hver side av motstangen med i beregningen (Figur 31).



   Figur 31

   1. Motstangsbolt
   2. Mutter
   3. Stålskive
   4. Nylonskive

1. Når du skal montere motstangen, må du plassere monteringsfestene mellom skiven og motstangsjustereren.

2. Fest motstangen på hver side av sideplaten ved hjelp av motstangsboltene (mutterne på boltene) og seks skiver.

   Note: Plasser en nylonskive på hver side av sideplatens nav. Plasser en stålskive på utsiden av hver nylonskive (Figur 31).

3. Trekk til motstangsboltene med et moment på 37–45 N·m.

   Note: Stram låsemutterne til den ytre stålskiven slutter å rotere og det ikke finnes dødgang, men ikke stram til for mye eller trykk ned sideplatene. Skivene på innsiden kan ha et mellomrom.

4. Stram fjærspenningsmutteren til fjæren er presset helt sammen. Skru deretter en halv omdreining ut (Figur 32).



   Figur 32

   1. Fjærspenningsmutter
   2. Fjær
