Johdanto

Lue nämä tiedot huolellisesti, jotta oppisit käyttämään ja huoltamaan laitetta asianmukaisesti sekä välttämään tapaturmia ja tuotevaurioita. Olet itse vastuussa tuotteen asianmukaisesta ja turvallisesta käytöstä.

Voit ottaa suoraan yhteyden Toroon osoitteessa www.Toro.com, jos tarvitset tuoteturvallisuuteen ja käyttökoulutukseen liittyvää materiaalia, tietoja lisävarusteista tai lähimmästä jälleenmyyjästä tai haluat rekisteröidä tuotteesi.

Aina kun tarvitset huoltoa, alkuperäisiä Toro-varaosia tai lisätietoja, ota yhteys valtuutettuun huoltoliikkeeseen tai Toron asiakaspalveluun. Ota tällöin tuotteen malli- ja sarjanumerot valmiiksi esiin. Kuva 1 näyttää laitteen malli ja sarjanumeron sijainnin. Kirjoita numerot annettuun tilaan.

Kuva 1

Malli- ja sarjanumeron sijainti

Tässä käyttöoppaassa esiintyvä varoitusmerkintä (Kuva 2) ilmaisee vaaratilannetta, josta saattaa olla seurauksena vakava tapaturma tai jopa kuolema, jos suositellut varotoimenpiteet laiminlyödään.

Kuva 2

Varoitusmerkintä

Tässä käyttöoppaassa käytetään kahta termiä tietojen korostamiseksi. Tärkeää kiinnittää huomiota mekaanisiin erikoistietoihin ja Huomautus korostaa erityishuomion ansaitsevia yleistietoja.

Tämä tuote on asiaankuuluvien eurooppalaisten direktiivien mukainen. Lisätietoja on tämän julkaisun lopussa olevassa liittämisvakuutuksessa.

Vaara

KALIFORNIA

Lakiesityksen 65 mukainen varoitus

Dieselmoottorin tuottamat pakokaasut ja jotkin niiden aineosat sisältävät kemikaaleja, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä epämuodostumia tai muuta lisääntymiseen liittyvää haittaa.

Akun liitännät, navat ja niihin liittyvät lisävarusteet sisältävät lyijyä ja lyijy-yhdisteitä, joiden tiedetään aiheuttavan syöpää ja haittaavan lisääntymistä. Pese kädet, kun olet käsitellyt näitä osia.

Tämän tuotteen käyttäminen voi altistaa kemikaaleille, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä epämuodostumia tai muuta lisääntymiseen liittyvää haittaa.

Turvaohjeet

Tämä kone on suunniteltu EN ISO 5395:2013 -standardin ja ANSI B71.4-2012 -määrityksen mukaisesti.

Yleinen turvallisuus

Tämä tuote voi katkaista jalan tai käden sekä singota esineitä. Noudata aina kaikkia turvallisuusohjeita, jotta vakavilta loukkaantumisilta vältytään.

Tuotteen käyttäminen muuhun kuin sen aiottuun käyttötarkoitukseen voi olla vaarallista käyttäjälle ja sivullisille.

Lue ja sisäistä tämän käyttöoppaan sisältö ennen moottorin käynnistämistä.
Älä laita käsiä tai jalkoja koneen liikkuvien osien lähelle.
Älä käytä konetta ilman paikallaan olevia ja toimivia suojuksia ja muita suojalaitteita.
Älä mene heittoaukkojen eteen. Pidä sivulliset ja lemmikit turvallisen matkan päässä koneesta.
Älä päästä lapsia käyttöalueelle. Älä anna lasten käyttää konetta.
Pysäköi kone tasaiselle alustalle, laske leikkuuyksiköt, vapauta käytöt, kytke seisontajarru (jos varusteena), sammuta moottori ja irrota virta-avain ennen kuin poistut käyttäjän paikalta.

Laitteen asiaton käyttö tai huolto voi aiheuttaa tapaturman. Vähennä loukkaantumisriskiä noudattamalla näitä turvallisuusohjeita ja kiinnittämällä aina huomiota varoitusmerkkiin, joka tarkoittaa varoitusta, vaaraa tai hengenvaaraa – henkilöturvallisuusohjeet. Ohjeiden noudattamatta jättäminen saattaa johtaa henkilövahinkoon tai kuolemaan.

Lisää turvallisuusohjeita on tämän käyttöoppaan eri kohdissa.

Turvalliset käyttötavat

Lue ajoyksikön käyttöopas ja muu koulutusmateriaali huolellisesti. Tutustu ohjauslaitteisiin, turvamerkintöihin ja laitteen oikeaoppiseen käyttöön. Jos käyttäjä tai mekaanikko ei ymmärrä oppaan kieltä, omistajan on selitettävä hänelle sen sisältö.
Tutustu laitteen turvallisen käytön ohjeisiin, ohjauslaitteisiin ja turvamerkintöihin.
Omistaja ja käyttäjä voivat estää loukkaantumisia tai omaisuusvahinkoja aiheuttavat tapaturmat ja ovat siksi vastuussa niistä.
Pukeudu asianmukaisesti. Käytä silmäsuojaimia, tukevia liukastumisen estäviä kenkiä, pitkiä housuja ja kuulosuojaimia. Sido pitkät hiukset. Älä käytä riippuvia koruja.
Tarkasta alue, jolla konetta on tarkoitus käyttää, ja poista kaikki esineet, jotka se voi singota, kuten kivet, leikkikalut ja johdot.
Tarkista, että käyttäjän pitokytkimet, turvakytkimet ja kilvet ovat paikoillaan ja toimivat oikein. Älä käytä konetta, mikäli ne eivät toimi asianmukaisesti.
Pysäytä kone, irrota virta-avain ja odota, että kaikki liikkuvat osat ovat pysähtyneet, ennen kuin tarkistat lisälaitteen, jos kone osuu esteeseen tai tärisee epätavallisesti. Suorita tarvittavat korjaukset ennen koneen käytön jatkamista.
Pidä kädet ja jalat etäällä leikkuuyksiköistä.
Pidä kaikki osat hyvässä kunnossa ja kaikkien laitteiden kiinnitykset tiukalla. Vaihda kaikki kuluneet tai vaurioituneet tarrat.
Kulunut tai vaurioitunut terä voi rikkoutua ja terän pala voi sinkoutua käyttäjään tai ohikulkijaan päin, mikä voi aiheuttaa vakavan henkilövahingon tai kuoleman.
Terä on tarkistettava säännöllisesti kulumisen ja vaurioiden varalta.
Ole varovainen, kun tarkastat teriä. Kiedo terien ympärille esimerkiksi kangas tai käytä käsineitä ja noudata varovaisuutta teriä huoltaessasi. Terät saa ainoastaan vaihtaa tai teroittaa. Niitä ei saa suoristaa eikä hitsata.
Ole varovainen käsitellessäsi moniteräisiä koneita, sillä yhden terän kääntäminen saattaa kääntää myös muita teriä.

Turva- ja ohjetarrat

Turva- ja ohjetarrat on sijoitettu hyvin näkyville paikoille mahdollisten vaara-alueiden lähettyville. Korvaa vioittuneet tai kadonneet tarrat uusilla.

93-6688

Varoitus: lue käyttöohjeet ennen korjaamista tai huoltamista.
Käsien tai jalkojen silpoutumisvaara: sammuta moottori ja odota, kunnes liikkuvat osat pysähtyvät.

Käyttöönotto

Note: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.

Leikkuuyksikön tarkastus

Vaiheeseen tarvittavat osat:

Leikkuuyksikkö

Kun leikkuuyksikkö on purettu laatikosta, tarkasta seuraavat:

Tarkista, että kelan molemmat päät on rasvattu.

Note: Kelan akselin sisäisissä urissa pitäisi olla näkyvästi rasvaa.
Varmista, että kaikki pultit ja mutterit ovat tiukasti kiinni.
Varmista, että kannatinrungon jousitus toimii vapaasti ja että se ei jumiudu liikutettaessa edestakaisin.

Tukitelineen käyttö

Jos leikkuuyksikköä on kallistettava kiinteän terän tai kelan esiin saamiseksi, nosta leikkuuyksikön takaosa tukitelineen (toimitetaan ajoyksikön mukana) varaan siten, että runkopalkin säätöruuvien takaosan mutterit eivät nojaa työpintaan (Kuva 3).

Kuva 3

Tukiteline

Takasuojuksen säätö

Useimmissa olosuhteissa paras levitys saavutetaan, kun takasuojus on kiinni (eteen heitto). Takasuojus voidaan avata raskaissa tai märissä olosuhteissa.

Takasuojus (Kuva 4) avataan löysäämällä pultti, jolla suojus on kiinni vasemmassa sivulevyssä, kiertämällä suojus auki ja kiristämällä pultti.

Kuva 4

Pultti
Takasuojus

Erillisten osien asennus

Vaiheeseen tarvittavat osat:

Suora rasvanippa	1
O-rengas	1
Ruuvit	2

Asenna rasvanippa leikkuuyksikön kelamoottoripuolelle. Määritä kelamoottorien sijainti kuvan avulla (Kuva 5).

Kuva 5

Leikkuuyksikkö 1
Leikkuuyksikkö 2
Leikkuuyksikkö 3
Leikkuuyksikkö 4
Leikkuuyksikkö 5
Kelamoottori
Paino

Irrota ja hävitä kelamoottorin sivulevyn säätöruuvi (Kuva 6).
Kuva 6
1. Pultti (2)
2. Säätöruuvi
3. Rasvanippa
4. Rasva-aukko
Asenna suora rasvanippa (Kuva 6).
Jos kelamoottorin sivulevyssä ei ole pultteja, asenna ne (Kuva 6).
Asenna O-rengas kelamoottoriin (Kuva 7).
Kuva 7
1. O-rengas
Asenna kelamoottori.
Rasvaa sivulevyä, kunnes rasvaa tihkuu rasva-aukosta (Kuva 6).

Laitteen yleiskatsaus

Mallinumero	Nettopaino
03485	37 kg
03486	39 kg
03487	42 kg
03488	44 kg

Lisälaitteet/lisävarusteet

Koneeseen on saatavana valikoima Toron hyväksymiä lisälaitteita ja -varusteita, joiden avulla voidaan parantaa ja laajentaa sen ominaisuuksia. Ota yhteys valtuutettuun huoltoliikkeeseen tai jakelijaan tai siirry osoitteeseen www.Toro.com, josta löytyy luettelo hyväksytyistä lisälaitteista ja -varusteista.

Suojaa Toro-laitteistoinvestointi ja huolehdi sen toiminnasta käyttämällä alkuperäisiä Toro-varaosia. Toro toimittaa alkuperäisiä varaosia, jotka on suunniteltu erityisen tarkasti laitteidemme teknisten määritysten mukaisesti. Vaadi alkuperäisiä Toro-varaosia ja voit olla huoletta.

Käyttö

Note: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.

Säädöt

Kiinteän terän kohdistus kelaan

Kohdista kiinteä terä kelaan ja tarkista kelan ja kiinteän terän kunto ja toiminta näiden toimenpideohjeiden mukaisesti. Testaa aina leikkuuyksikön toiminta omissa kenttäolosuhteissasi tämän toimenpiteen suorittamisen jälkeen. Parhaan leikkuutehon saavuttamiseksi saatetaan tarvita lisäsäätöjä.

Important: Älä kiristä kiinteää terää kelaan liikaa, ettei se vahingoitu.

Kun leikkuuyksikkö on läpätty tai kela on hiottu, sillä on ehkä leikattava ruohoa muutaman minuutin ajan ja sen jälkeen kohdistettava kiinteä terä kelaan tämän toimenpiteen mukaisesti, sillä kela ja kiinteä terä sopeutuvat toisiinsa.
Lisäsäätöjä saatetaan tarvita, jos nurmi on erittäin tiheää tai leikkuukorkeus hyvin matala.

Toimenpiteen suorittamiseen tarvitaan seuraavat työkalut:

Välilevy (0,05 mm), Toro-osanro 125-5611
Leikkuutuloksen testauspaperia, Toro-osanro 125-5610

Aseta leikkuuyksikkö tasaiselle työskentelyalustalle.
Varmista, ettei runkopalkki kosketa kelaa kiertämällä runkopalkin säätöruuveja vastapäivään (Kuva 8).
Kuva 8
1. Runkopalkin säätöruuvi
Tuo kiinteä terä ja kela esiin kallistamalla leikkuuyksikköä.

Important: Varmista, että runkopalkin säätöruuvien takaosan mutterit eivät ole työpintaa vasten (Kuva 9).
Kuva 9
1. Tukiteline
Käännä kelaa niin, että terä ylittää kiinteän terän noin 25 mm kiinteän terän takaosasta sisään päin leikkuuyksikön oikealla puolella.

Note: Terän merkitseminen helpottaa säätöjen tekemistä myöhemmin.
Aseta välilevy (0,05 mm) merkityn kelaterän ja kiinteän terän väliin kohdassa, jossa terä ylittää kiinteän terän.
Säädä runkopalkin oikeanpuoleista säätöruuvia myötäpäivään, kunnes tunnet kevyen paineen/vedon välilevyssä. Löysää runkopalkin säädintä kaksi pykälää ja poista välilevy.

Note: Leikkuuyksikön säätäminen yhdeltä puolelta vaikuttaa toiseen puoleen, säätimen löysääminen kahden pykälän verran antaa tilaa toisen puolen säätämiselle.

Note: Jos alkuvaiheessa aukko on suuri, molemmat puolet vedetään lähemmäs kiristämällä kumpaakin puolta vuorotellen.
Käännä hitaasti kelaa niin, että sama terä, joka tarkistettiin oikealta puolelta, ylittää kiinteän terän noin 25 mm kiinteän terän takaosasta sisään päin leikkuuyksikön vasemmalla puolella.
Käännä vasenta runkopalkin säädintä myötäpäivään, kunnes välilevy voidaan siirtää kelan läpi kiinteän terän aukkoon ja vastus on kevyt.
Toista sama oikealla puolella ja säädä tarvittaessa, jotta välilevyllä on hieman vastusta saman terän ja kiinteän terän välissä.
Toista vaiheet 8 ja 9, kunnes välilevy pääsee liikkumaan molemmista aukoista pienellä vastuksella. Kuitenkin niin, että yksi pykälä kummallakin puolella estää välilevyn putoamisen molemmilta puolilta.

Note: Kiinteä terä on nyt kohdistettu kelaan.

Note: Toimenpidettä ei tarvitse suorittaa päivittäisiä säätöjä tehtäessä, vaan hiomisen tai purkamisen jälkeen.
Käännä runkopalkin säätimiä tästä asennosta (yksi pykälä sisäänpäin ja välilevy ei pääse kulkemaan läpi) myötäpäivään kutakin kaksi pykälää.

Note: Yksi pykälä liikuttaa kiinteää terää 0,018 mm. Älä kuitenkaan kiristä säätöruuveja liiaksi.
Testaa leikkuutulos asettamalla pitkä liuska Toron leikkaustuloksen testauspaperia kelan ja kiinteän terän väliin kohtisuoraan kiinteän terän suhteen (Kuva 10). Kierrä kelaa hitaasti eteenpäin. Sen pitäisi leikata paperi.

Kuva 10

Note: Jos kelan vastus on voimakas, leikkuuyksikköä voidaan joko läpätä tai hioa, kunnes saadaan tarkassa leikkuussa tarvittavat terävät särmät.

Takarullan säätö

Säädä takarullan kannattimet (Kuva 11) halutulle leikkuukorkeusalueelle asentamalla sivulevyn kiinnityslaipan (Kuva 11) alle riittävä määrä välikappaleita leikkuukorkeustaulukon mukaisesti (Leikkuukorkeustaulukko).
Kuva 11
1. Välikappale
2. Rullan kannatin
3. Sivulevyn kiinnityslaippa
Nosta leikkuuyksikön takaosa ja aseta kiinteän terän alle puukappale.
Irrota kaksi mutteria, joilla rullan kannattimet ja välikappaleet on kiinnitetty sivulevyn kiinnityslaippoihin.
Laske rulla ja ruuvit sivulevyn kiinnityslaipoista ja välikappaleista.
Aseta välikappaleet rullan kannattimissa oleviin ruuveihin.
Kiinnitä rullan kannatin ja välikappaleet sivulevyn kiinnityslaippojen alapuolelle aiemmin irrotetuilla muttereilla.
Varmista, että kiinteän terän kosketus kelaan on säädetty oikein. Kallista ruohonleikkuria, jotta etu- ja takarullat ja kiinteä terä tulisivat näkyviin.

Note: Takarullan kohdistus kelaan määräytyy kokoonpanon osien työstötoleranssien mukaan, ja kohdistusta ei tarvitse tehdä. Vähäisiä säätöjä voidaan tehdä asettamalla leikkuuyksikkö tasaiselle alustalle ja löysäämällä sivulevyn kiinnityspultteja (Kuva 12).
Kuva 12
1. Sivulevyn kiinnityspultit
Säädä ja kiristä pultit ja kiristä ne sitten momenttiin 37–45 N∙m.

Leikkuukorkeustaulukon termit

Leikkuukorkeusasetus

Vastaa haluttua leikkuukorkeutta.

Määritetty leikkuukorkeus

Määritetty leikkuukorkeus on korkeus, jonka verran kiinteän terän yläreuna on määritetty ylemmäksi kuin tasainen pinta, joka on kosketuksissa sekä etu- että takarullan alaosan kanssa.

Todellinen leikkuukorkeus

Leikatun ruohon todellinen korkeus. Tietyn määritetyn leikkuukorkeuden todellinen leikkuukorkeus vaihtelee leikattavan ruohon tyypin, vuodenajan sekä nurmen ja maaperän olosuhteiden mukaan. Myös leikkuuyksikön asetukset (leikkuun aggressiivisuus, rullat, kiinteät terät, asennetut lisälaitteet, nurmentasausasetukset jne.) vaikuttavat todelliseen leikkuukorkeuteen. Tarkista todellinen leikkuukorkeus säännöllisesti Turf Evaluator -lisälaitteella (malli 04399) leikkuukorkeuden määrittämiseksi halutulle tasolle.

Leikkuun aggressiivisuus

Leikkuun aggressiivisuus vaikuttaa merkittävästi leikkuuyksikön suorituskykyyn. Leikkuun aggressiivisuus tarkoittaa kiinteän terän kulmaa suhteessa maahan (Kuva 13).

Paras leikkuuyksikön asetus vaihtelee nurmen olosuhteiden ja haluttujen tulosten mukaan. Kokeile leikkuuyksikköä nurmella ja määritä sitten paras käyttöasetus. Leikkuun aggressiivisuutta voidaan säätää pitkin leikkuukautta erilaisiin nurmiolosuhteisiin sopivaksi.

Yleensä alhainen tai normaali asetus sopii hyvin lämpimän kauden ruohoille (bermuda, paspalum, zoysia), kun taas viileän kauden ruohot (rölli, nurmikka, rai) saattavat vaatia normaalin tai aggressiivisen asetuksen. Aggressiivisempia asentoja käytettäessä ruohoa leikkautuu enemmän, koska pyörivä kela vetää enemmän ruohoa kiinteään terään.

Kuva 13

Takavälikappaleet
Sivulevyn kiinnityslaippa
Leikkuun aggressiivisuus

Takavälikappaleet

Takavälikappaleiden määrä määrittää leikkuuyksikön leikkuun aggressiivisuuden. Tiettyä leikkuukorkeutta käytettäessä välikappaleiden lisääminen sivulevyn kiinnityslaipan alle lisää leikkuuyksikön aggressiivisuutta. Koneen kaikkien leikkuuyksikköjen aggressiivisuusasetuksen on oltava sama (takavälikappaleiden, Toro-osanro 106-3925, määrä). Muuten leikkuujälki saattaa kärsiä (Kuva 13).

Rengaslinkit

Nostovarren ketjun kiinnityskohta määrittää takarullan kulman (Kuva 14).

Kuva 14

Ala-aukko
U-kiinnike
Nostoketju

Tasaaja

Nämä ovat suositellut leikkuukorkeusasetukset, kun leikkuuyksikköön on asennettu tasaajasarja.

Leikkuukorkeustaulukko

Leikkuukorkeusasetus	Leikkuun aggressiivisuus	Takavälikappaleiden määrä	Rengaslinkkien määrä	Tasaajasarjat asennettuina**
0,64 cm	VähemmänNormaaliEnemmän	001	3+3+3	KK–
0,95 cm	VähemmänNormaaliEnemmän	012	433	KK–
1,27 cm	VähemmänNormaaliEnemmän	012	43+3	KKK
1,56 cm	VähemmänNormaaliEnemmän	123	433	KK–
1,91 cm	VähemmänNormaaliEnemmän	234	3+33	KK–
2,22 cm	VähemmänNormaaliEnemmän	234	433	KK–
2,54 cm	VähemmänNormaaliEnemmän	345	3+33	KK–
2,86 cm*	VähemmänNormaaliEnemmän	456	433	–––
3,18 cm*	VähemmänNormaaliEnemmän	456	433	–––
3,49 cm*	VähemmänNormaaliEnemmän	456	433	–––
3,81 cm*	VähemmänNormaaliEnemmän	567	3+33	–––
+ Ilmaisee, että nostovarren U-kiinnike on ala-aukossa (Kuva 14).* Välineet suurta leikkuukorkeutta varten (osanro 137-0890) on asennettava. Etumainen leikkuukorkeuden kannatin on asetettava sivulevyn yläaukkoon. ** K ilmaisee, että tätä leikkuukorkeuden ja välikappaleiden yhdistelmää voidaan käyttää tasaajien kanssa.

Note: Yhden rengaslinkin vaihtaminen muuttaa takarullan kulmaa 7,0 astetta.

Note: Nostovarren U-kiinnikkeen siirtäminen ala-aukkoon lisää 3,5 astetta takarullan kulmaan.

Leikkuukorkeuden säätö

Note: Jos leikkuukorkeus on yli 2,5 cm, on asennettava välineet suurta leikkuukorkeutta varten.

Löysää lukkomuttereita, jotka kiinnittävät leikkuukorkeuskannattimet leikkuuyksikön sivulevyihin (Kuva 15).
Kuva 15
1. Säätöruuvi
2. Lukkomutteri
3. Leikkuukorkeuskannatin
Löysää mittapalkin mutteria (Kuva 16) ja aseta säätöruuvi haluamaasi leikkuukorkeuteen.
Kuva 16
1. Mittapalkki
2. Korkeuden säätöruuvi
3. Mutteri
4. Aukot tasauskorkeuden asettamiseen
5. Aukko ei käytössä
Mittaamalla ruuvin kannan alaosan ja palkin etupuolen välinen etäisyys saadaan leikkuukorkeus.
Kiinnitä ruuvin kanta kiinteän terän leikkuureunaan ja aseta palkin takapää takarullalle (Kuva 17).
Kierrä säätöruuvia, kunnes eturulla koskettaa mittapalkkia (Kuva 17). Säädä rullan molempia päitä, kunnes koko rulla on yhdensuuntainen kiinteän terän kanssa.

Kuva 17

Important: Kun asetus on oikein, etu- ja takarullat koskettavat mittapalkkia ja ruuvi on tiiviisti kiinteää terää vasten. Näin varmistetaan, että leikkuukorkeus on sama kiinteän terän kummassakin päässä.

Lukitse säätö kiristämällä mutterit.

Note: Älä kuitenkaan kiristä niitä liiaksi. Kiristä niitä sen verran, että aluslaatoissa ei ole välystä.

Valitse halutulle leikkuukorkeudelle sopivin kiinteä terä seuraavan taulukon avulla.

Kiinteä terä / leikkuukorkeus
Kiinteä terä	Osanro	Kiinteän terän kielekkeen korkeus	Leikkuukorkeus
Alhainen leikkuukorkeus (lisävaruste)	121-3167 (46 cm)110-4084 (56 cm)	5,6 mm	6,4–12,7 mm
EdgeMax® alhainen leikkuukorkeus (malli 03485)(malli 03487)	137-0830 (46 cm)137-0832 (56 cm)	5,6 mm	6,4–12,7 mm
Pitkä alhainen leikkuukorkeus (lisävaruste)	120-1640 (56 cm)	5,6 mm	6,4–12,7 mm
Pitkä EdgeMax® alhainen leikkuukorkeus (lisävaruste)	119-4280 (56 cm)	5,6 mm	6,4–12,7 mm
EdgeMax® (malli 03484)(malli 03486)	137-0831 (46 cm)137-0833 (56 cm)	6,9 mm	9,5–38,1 mm*
Vakio (lisävaruste)	121-3166 (46 cm)108-9096 (56 cm)	6,9 mm	9,5–38,1 mm*
Raskas käyttö (lisävaruste)	110-4074 (56 cm)	9,3 mm	12,7–38,1 mm

* Lämpimän kauden ruohojen leikkaamiseen saatetaan tarvita alhaisen leikkuukorkeuden kiinteä terä, jos haluttu korkeus on 12,7 mm tai alle.

Kuva 18

Kiinteän terän kielekkeen korkeus

Nurmentasausasetusten säätö

Nurmentasausjousi siirtää painoa eturullalta takarullalle. Näin voidaan vähentää aaltokuvioita nurmessa.

Important: Tee jousen säädöt leikkuuyksikön ollessa asennettuna ajoyksikköön, osoittaessa suoraan eteenpäin ja laskettuna työpajan lattialle.

Varmista, että sokka on asennettuna tangon taimmaiseen aukkoon (Kuva 19).
Kuva 19
1. Nurmentasausjousi
2. Sokka
3. Tanko
4. Kuusiomutterit
Kiristä tangon etupään kuusiomuttereita, kunnes jousen pituus puristettuna on 12,7 cm. Katso Kuva 19.

Note: Vähennä jousen pituudesta 12,7 mm, jos laitetta käytetään epätasaisessa maastossa.

Note: Nurmentasausasetus on määritettävä uudelleen, jos leikkuukorkeus- tai aggressiivisuusasetusta muutetaan.

Leikkuuyksikön tarkistus ja säätö

Tässä leikkuuyksikössä kiinteä terä voidaan kohdistaa kelaan kahden nupin avulla, joten se on helppo säätää siten, että leikkuutulos on optimaalinen. Kahden nupin ja runkopalkin rakenne mahdollistaa tarkan säädön, jonka ansiosta terät teroittavat itse itseään. Näin leikkuujälki pysyy korkealaatuisena ja terien läppäys on tarpeen harvemmin.

Ennen ruohonleikkuuta (päivittäin tai tarvittaessa) on tarkistettava, että jokaisen leikkuuyksikön kiinteän terän ja kelan kosketus on oikea. Tämä on tehtävä, vaikka leikkuujäljen laatu on hyväksyttävä.

Pyöritä kelaa varovaisesti vastakkaiseen suuntaan ja kuuntele samalla, koskettaako kela kiinteään terään.

Note: Säätönuppien hampaat vastaavat kiinteän terän 0,018 mm:n liikettä kussakin osoitetussa asennossa. Katso kohta Kiinteän terän kohdistus kelaan.
Testaa leikkuutulos asettamalla pitkä liuska leikkaustuloksen testauspaperia (Toro-osanro 125-5610) kelan ja kiinteän terän väliin kohtisuoraan kiinteän terän suhteen (Kuva 20). Kierrä kelaa hitaasti eteenpäin. Sen pitäisi leikata paperi.

Kuva 20

Note: Jos kosketus / kelan vastus on voimakas, voidaan joko läpätä, hioa kiinteän terän etureuna tai hioa leikkuuyksikkö, kunnes saadaan tarkassa leikkuussa tarvittavat terävät särmät (katso Toron opas Sharpening Reel and Rotary Mowers, lomakenro 09168SL).

Important: Suosittelemme jatkuvaa kevyttä kosketusta. Jos kevyttä kosketusta ei säilytetä, kiinteän terän ja kelan särmät eivät teroitu riittävästi ja tylsistyvät jonkin ajan kuluttua. Jos kosketus on jatkuvasti liian voimakas, kiinteä terä ja kela kuluvat nopeammin ja epätasaisesti, jolloin leikkuujälki voi heikentyä.

Note: Pitkään jatkuneen käytön jälkeen kiinteän terän molempiin päihin muodostuu harjanne. Pyöristä tai hio nämä pykälät samalle tasolle kiinteän terän leikkuusärmän kanssa, jotta laite toimisi tasaisesti.

Note: Ajan mittaan viiste (Kuva 21) on hiottava, sillä se on suunniteltu kestämään vain 40 % kiinteän terän käyttöiästä.
Kuva 21
1. Kiinteän terän oikeanpuoleisen pään kärkiviiste
2. 6 mm
3. 1,5 mm
Note: Kärkiviisteestä ei saa tehdä liian suurta, sillä se voi aiheuttaa kimppuuntumista.

Kunnossapito

Koneen voitelu

Voitele kunkin leikkuuyksikön viisi rasvanippaa (Kuva 22) säännöllisesti litiumpohjaisella yleisrasvalla nro 2.

Eturullassa on kaksi voitelupistettä, takarullassa on kaksi voitelupistettä, ja kelamoottorin urassa on yksi voitelupiste.

Note: Kun leikkuuyksiköt rasvataan heti pesun jälkeen, vesi saadaan poistettua paremmin laakereista, mikä pidentää laakereiden käyttöikää.

Pyyhi kukin rasvanippa puhtaalla kankaalla.
Levitä rasvaa, kunnes puhdasta rasvaa alkaa tihkua rullan tiivisteistä ja laakerin rajoitusventtiilistä.
Pyyhi pois ylimääräinen rasva.

Kuva 22

Kelamoottoripuolen rasvanipat

Kelan takatahkoaminen

Uudessa kelassa on 1,3–1,5 mm:n kierreleveys ja 30 asteen takatahkous.

Kun kierreleveys on suurempi kuin 3 mm, on tehtävä seuraavat toimenpiteet:

Tee kaikkiin kelan lehtiin 30 asteen takatahkous, kunnes kierreleveys on 1,3 mm (Kuva 23 ja Kuva 24).
Kuva 23

Mallit 03485 ja 03487
1. 30 astetta
2. 1,3 mm
Kuva 24

Mallit 03486 ja 03488
1. 1,3 mm
2. 30 astetta
Hio kelaa, kunnes sen jättö on <0,025 mm.

Note: Tämä kasvattaa hieman kierreleveyttä.

Note: Kelan ja kiinteän terän leikkuureunan pysymistä terävänä voi pidentää tarkistamalla kelan ja/tai kiinteän terän hionnan jälkeen kelan ja kiinteän terän kosketuksen uudelleen kahden väylän leikkaamisen jälkeen. Tämä poistaa mahdolliset jäysteet, jotka voivat aiheuttaa virheellisen kelan ja kiinteän terän välyksen ja siten nopeuttaa kulumista.

Kiinteän terän huolto

Kiinteän terän huoltorajat on lueteltu seuraavassa taulukossa.

Important: Leikkuuyksikön käyttö kiinteän terän ollessa huoltorajan alapuolella voi heikentää leikkuujälkeä ja kiinteän terän rakenteellista lujuutta.

Kiinteän terän huoltorajat
Kiinteä terä	Osanro	Kiinteän terän kielekkeen korkeus*	Huoltoraja*	HiontakulmatYlä- ja etuosan kulmat
Alhainen leikkuukorkeus (lisävaruste)	121-3167 (46 cm)110-4084 (56 cm)	5,6 mm	4,8 mm	10/5 astetta
EdgeMax® alhainen leikkuukorkeus (malli 03485)(malli 03487)	137-0830 (46 cm)137-0832 (56 cm)	5,6 mm	4,8 mm	10/5 astetta
Pitkä alhainen leikkuukorkeus (lisävaruste)	120-1640 (56 cm)	5,6 mm	4,8 mm	10/10 astetta
Pitkä EdgeMax® alhainen leikkuukorkeus (lisävaruste)	119-4280 (56 cm)	5,6 mm	4,8 mm	10/10 astetta
EdgeMax® (malli 03484)(malli 03486)	137-0831 (46 cm)137-0833 (56 cm)	6,9 mm	4,8 mm	10/5 astetta
Vakio (lisävaruste)	121-3166 (46 cm)108-9096 (56 cm)	6,9 mm	4,8 mm	10/5 astetta
Raskas käyttö (lisävaruste)	110-4074 (56 cm)	9,3 mm	4,8 mm	10/5 astetta

Kiinteän terän ylä- ja etuosan suositellut hiontakulmat (Kuva 25)

Kuva 25

Kiinteän terän huoltoraja*
Yläosan hiontakulma
Etuosan hiontakulma

Note: Kaikki kiinteän terän huoltorajan mitat on mitattu kiinteän terän pohjasta (Kuva 26)

Kuva 26

Yläosan hiontakulman tarkistus

Kiinteän terän hiontakulma on erittäin tärkeä.

Hiontalaitteen kulma on tarkistettava kulman osoittimella (Toro-osanro 131-6828) ja kulman osoittimen kiinnittimellä (Toro-osanro 131-6829), ja mahdollinen epätarkkuus on korjattava.

Aseta kulman osoitin kiinteän terän alaosaan kuvan mukaisesti (Kuva 27).
Kuva 27
1. Kiinteä terä (pystysuunnassa)
2. Kulman osoitin
Paina kulman osoittimen Alt Zero -painiketta.
Aseta kulman osoittimen kiinnitin kiinteän terän reunaan siten, että magneetin reuna kiinnittyy kiinteän terän reunaan (Kuva 28).

Note: Digitaalinäytön tulee näkyä samalta puolelta tämän vaiheen aikana kuin vaiheessa 1.
Kuva 28
1. Kulman osoittimen kiinnitin
2. Magneetin reuna kiinnittyneenä kiinteän terän reunaan
3. Kiinteä terä
4. Kulman osoitin
Aseta kulman osoitin kiinnittimeen kuvan mukaisesti (Kuva 28).

Note: Tämä on hiontalaitteen kulma, joka saa poiketa enintään kaksi astetta suositellusta yläosan hiontakulmasta.

Runkopalkin huolto

Runkopalkin irrotus

Käännä runkopalkin säätöruuveja vastapäivään, jotta kiinteä terä siirtyy etäämmälle kelasta (Kuva 29).
Kuva 29
1. Runkopalkin säätöruuvi
2. Runkopalkki
3. Aluslaatta
4. Jousen kiristysmutteri
Löysää jousen kiristysmutteria, kunnes aluslaatta ei ole enää painunut runkopalkkia vasten (Kuva 29).
Löysää runkopalkin pultin lukkomutteria koneen molemmilta puolilta (Kuva 30).
Kuva 30
1. Runkopalkin pultti
2. Lukkomutteri
Irrota kaikki runkopalkin pultit, jotta runkopalkki voidaan vetää alaspäin ja irrottaa konepultista (Kuva 30).

Note: Ota talteen kaksi nailonista aluslaattaa ja yksi stanssattu aluslaatta runkopalkin kummastakin päästä (Kuva 31).
Kuva 31
1. Runkopalkin pultti
2. Mutteri
3. Teräksinen aluslaatta
4. Nailoninen aluslaatta

Runkopalkin kokoaminen

Asenna runkopalkki asettamalla asennuskorvakkeet aluslaatan ja runkopalkin säätimen väliin.
Kiinnitä runkopalkki molempiin sivulevyihin runkopalkin pulteilla (pulteissa mutterit) ja kuudella aluslaatalla.

Note: Aseta nailoninen aluslaatta sivulevyn keskiön kummallekin puolelle. Aseta teräksinen aluslaatta jokaisen nailonisen aluslaatan ulkopuolelle (Kuva 31).
Kiristä runkopalkin pultit momenttiin 37–45 N∙m.

Note: Kiristä lukkomuttereita, kunnes ulompi teräksinen aluslaatta ei enää käänny eikä päittäisvälystä enää ole, mutta älä kiristä liikaa äläkä taivuta sivulevyjä. Sisäpuolella olevissa aluslaatoissa saa olla rako.
Kiristä jousen kiristysmutteria, kunnes jousi on painunut kokoon, ja löysää sitten mutteria puoli kierrosta (Kuva 32).
Kuva 32
1. Jousen kiristysmutteri
2. Jousi

Kaksipistesäädettävien HD-leikkuuyksiköiden huolto

Irrota kaikki osat (katso HD-DPA-sarjan mallin 120–7230 asennusohjeet ja Kuva 33).
Levitä lukkiintumisenestoainetta holkin alueen sisäpuolelle leikkuuyksikön keskirunkoon (Kuva 33).
Kohdista laippaholkkien ulokkeet rungon koloihin ja asenna holkit (Kuva 33).
Asenna jousialuslaatta säätimen akseliin ja liu’uta säätimen akseli laippaholkkeihin leikkuuyksikön rungossa (Kuva 33).
Kiinnitä säätimen akseli litteällä aluslaatalla ja lukkomutterilla (Kuva 33). Kiristä lukkomutteri momenttiin 20–27 N∙m.

Note: Runkopalkin säätimen akselissa on vasenkätiset kierteet.
Levitä lukkiintumisenestoainetta säätimen akseliin sopivan runkopalkin säätöruuvin kierteisiin. Kierrä runkopalkin säätöruuvi säätimen akseliin.
Asenna karkaistu aluslaatta, jousi ja jousen kiristysmutteri löysästi säätöruuviin.
Asenna runkopalkki asettamalla asennuskorvakkeet aluslaatan ja runkopalkin säätimen väliin.
Kiinnitä runkopalkki molempiin sivulevyihin runkopalkin pulteilla (pulteissa mutterit) ja kuudella aluslaatalla seuraavasti:
1. Aseta nailoninen aluslaatta sivulevyn keskiön kummallekin puolelle.
2. Aseta teräksinen aluslaatta jokaisen nailonisen aluslaatan ulkopuolelle (Kuva 33).
3. Kiristä runkopalkin pultit momenttiin 37–45 N∙m.
4. Kiristä lukkomuttereita, kunnes ulompi teräksinen aluslaatta ei enää käänny eikä päittäisvälystä enää ole, mutta älä kiristä liikaa äläkä taivuta sivulevyjä.
Note: Sisäpuolella olevissa aluslaatoissa saa olla rako (Kuva 31).
Kiristä kunkin runkopalkin säädinkokoonpanon mutteria, kunnes painejousi on puristunut kokonaan kasaan. Löysää mutteria sitten puoli kierrosta (Kuva 32).
Tee sama leikkuuyksikön toisessa päässä.
Kohdista kiinteä terä kelaan.

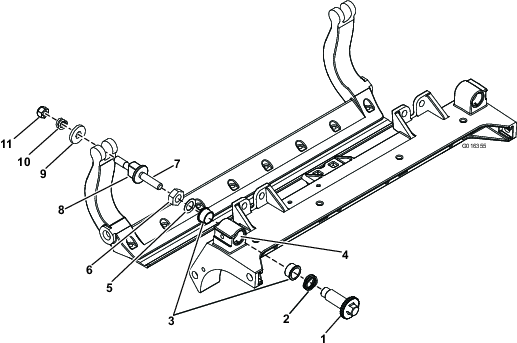

Kuva 33
1. Säätimen akseli
2. Jousialuslaatta
3. Laippaholkki
4. Levitä lukkiintumisenestoainetta tähän.
5. Litteä aluslaatta
6. Lukkomutteri
7. Levitä lukkiintumisenestoainetta tähän.
8. Runkopalkin säätöruuvi
9. Karkaistu aluslaatta
10. Painejousi
11. Jousen kiristysmutteri

Rullan huolto

Rullan huoltoa varten on saatavana rullan korjaussarja ja rullan korjaussarjan työkalusarja (Kuva 34). Rullan korjaussarja sisältää kaikki rullan korjauksessa tarvittavat laakerit, laakerimutterit sekä sisä- ja ulkotiivisteet.Rullan korjaussarjan työkalusarja sisältää kaikki rullan korjaussarjan käytössä tarvittavat työkalut ja asennusohjeet. Lisätietoja saa osaluettelosta tai jälleenmyyjältä.

Kuva 34

Korjaussarja (osanro 114-5430)
Korjaussarjan työkalusarja (osanro 115–0803)
Sisätiiviste
Laakeri
Ulkotiiviste
Laakerimutteri
Sisätiivisteen työkalu
Aluslaatta
Laakerin/ulkotiivisteen työkalu

46 tai 56 cm:n 8- tai 11-lehtinen DPA-leikkuuyksikkö

Reelmaster® 3550/3555 -sarjan ajoyksiköt

Model No. 03485-Serial No. 401370001 and Up

Model No. 03486-Serial No. 401370001 and Up

Model No. 03487-Serial No. 401400001 and Up

Model No. 03488-Serial No. 401400001 and Up
