Unidad de corte DPA de 46 cm o 56 cm, de 8 u 11 cuchillas

Utilice este procedimiento para ajustar la contracuchilla contra el molinete, y para comprobar la condición del molinete y la contracuchilla y su interacción. Después de realizar este procedimiento, pruebe siempre el rendimiento de la unidad de corte en las condiciones de su campo. Puede ser necesario hacer más ajustes para obtener un rendimiento de corte óptimo.

Important: No apriete demasiado la contracuchilla contra el molinete o se dañará.

• Después de afilar la unidad de corte o rectificar el molinete, y hasta que la contracuchilla y el molinete se acoplen, puede ser necesario segar con la unidad de corte durante unos minutos y luego realizar este procedimiento para ajustar la contracuchilla contra el molinete.

• Puede necesitar más ajustes si el césped está muy denso o si la altura de corte es muy baja.

Necesitará las herramientas siguientes para completar este procedimiento:

• Suplemento (0,05 mm) – Pieza Toro Nº 125-5611

• Papel de prueba del rendimiento de corte – Pieza Toro Nº 125-5610

1. Coloque la unidad de corte en una superficie de trabajo plana y nivelada.

2. Gire los tornillos de ajuste de la barra de asiento en el sentido contrario a las agujas del reloj para asegurarse de que la barra no esté en contacto con el molinete (Figura 8).



   Figura 8

   1. Tornillo de ajuste de la barra de asiento

3. Incline la unidad de corte para tener acceso a la contracuchilla y el molinete.

   Important: Asegúrese de que las tuercas de los extremos de los tornillos de ajuste de la barra de asiento no están apoyadas en la superficie de trabajo (Figura 9).



   Figura 9

   1. Soporte de pie

4. Gire el molinete hasta que una de las cuchillas cruce la contracuchilla a 25 mm aproximadamente del extremo de la contracuchilla, en el lado derecho de la unidad de corte.

   Note: Coloque una marca de identificación en esta cuchilla para facilitar los ajustes posteriores.

5. Inserte el suplemento de 0,05 mm entre la cuchilla marcada del molinete y la contracuchilla, en el punto donde la cuchilla cruza la contracuchilla.

6. Gire el mecanismo de ajuste derecho de la barra de asiento en sentido horario hasta que note una ligera presión o resistencia sobre el suplemento, luego afloje el mecanismo de ajuste dos 'clics' y retire el suplemento.

   Note: El ajuste de un lado de la unidad de corte afecta al otro lado, y los dos clics aseguran una holgura suficiente para el ajuste del otro lado.

   Note: Si el espacio inicial es grande, debe acercar ambos lados apretando de forma alternativa los lados derecho e izquierdo.

7. Gire el molinete lentamente hasta que la misma cuchilla que comprobó en el lado derecho cruce la contracuchilla a 25 mm aproximadamente del extremo de la contracuchilla en el lado izquierdo de la unidad de corte.

8. Gire el mecanismo de ajuste izquierdo de la barra de asiento en sentido horario, hasta que pueda introducir el suplemento en el espacio entre el molinete y la contracuchilla con una ligera resistencia.

9. Vuelva al lado derecho y haga los ajustes necesarios para obtener una ligera resistencia en el suplemento entre la misma cuchilla y la contracuchilla.

10. Repita los pasos 8 y 9 hasta el punto en que pueda introducir el suplemento en el espacio de ambos lados con una ligera resistencia, pero en que un clic en ambos lados impida que el suplemento pase por el espacio en ambos lados.

    Note: Ahora, la contracuchilla está paralela al molinete.

    Note: No debe ser necesario realizar este ajuste cada día, pero debe realizarse después del rectificado o desmontaje.

11. Desde esta posición (un clic hacia dentro y sin que pase el suplemento), gire los mecanismos de ajuste de la barra de asiento dos clics en sentido horario.

    Note: Cada clic desplaza la contracuchilla 0,018 mm. No apriete demasiado los tornillos de ajuste.

12. Pruebe el rendimiento de corte insertando una tira larga de papel de prueba del rendimiento de corte de Toro entre el molinete y la contracuchilla, perpendicular a la contracuchilla (Figura 10). Gire el molinete lentamente hacia adelante; debe cortar el papel.



    Figura 10

    Note: Si se produce una resistencia excesiva del molinete, será necesario autoafilar o amolar la unidad de corte para conseguir los filos necesarios para un corte de precisión.

1. Ajuste los soportes del rodillo trasero (Figura 11) al intervalo de alturas de corte deseado colocando la cantidad necesaria de espaciadores debajo de la brida de montaje de la chapa lateral (Figura 11), según lo indicado en la Tabla de alturas de corte.



   Figura 11

   1. Espaciador
   2. Soporte del rodillo
   3. Brida de montaje de la chapa lateral

2. Eleve la parte trasera de la unidad de corte y coloque un bloque debajo de la contracuchilla.

3. Retire las 2 tuercas que fijan cada soporte de rodillo con sus espaciadores a las bridas de montaje de las chapas laterales.

4. Baje el rodillo y los tornillos de las bridas de montaje de las chapas laterales y los espaciadores.

5. Coloque los espaciadores sobre los tornillos de los soportes de los rodillos.

6. Vuelva a sujetar los soportes de los rodillos y los espaciadores a la parte inferior de las bridas de montaje de las chapas laterales con las tuercas que se retiraron anteriormente.

7. Verifique que el contacto entre contracuchilla y molinete es el correcto. Incline el cortacésped para tener acceso a los rodillos delantero y trasero y a la contracuchilla.

   Note: La posición del rodillo trasero respecto al molinete es controlada por las tolerancias de mecanizado de los componentes ensamblados, y no es necesario ajustar el paralelismo. Es posible hacer ajustes limitados colocando la unidad de corte en una chapa plana y aflojando los pernos de montaje de las chapas laterales (Figura 12).



   Figura 12

   1. Pernos de montaje de la chapa lateral

8. Ajuste los pernos y apriételos a 37–45 N·m.

Corresponde a la altura de corte deseada.

La altura de corte de taller es la altura a la que se ajusta el borde superior de la contracuchilla por encima de una superficie plana que está en contacto con la parte inferior de los rodillos delantero y trasero.

Se trata de la altura real a la que se ha cortado la hierba. Para una altura de corte de taller determinada, la altura de corte efectiva variará según el tipo de hierba, la época del año, y las condiciones del césped y del suelo. La configuración de la unidad de corte (agresividad de corte, rodillos, contracuchillas, accesorios instalados, ajustes de compensación del césped, etc.) también afectará a la altura de corte efectiva. Compruebe la altura de corte efectiva usando el Evaluador de césped (Modelo 04399) de forma regular para determinar la altura de corte de taller deseada.

La agresividad de corte tiene un impacto importante sobre el rendimiento de unidad de corte. La agresividad de corte se refiere al ángulo de la contracuchilla respecto al suelo (Figura 13).

La configuración ideal de la unidad de corte depende de las condiciones de su césped y los resultados deseados. Su experiencia con la unidad de corte en su césped determinará el mejor ajuste a utilizar. La agresividad de corte puede ajustarse a lo largo de la temporada de corte, para adaptarse a diferentes condiciones del césped.

En general, los ajustes de menos agresivo a normal son más apropiados para variedades de hierba de temporada cálida (Bermuda, Paspalum, Zoysia) mientras que las variedades de temporada fría (agrostis, poa pratensis, ballico) pueden necesitar ajustes entre normal y más agresivo. Las configuraciones más agresivas cortan más hierba al permitir que el molinete en rotación presente más hierba a la contracuchilla.

Figura 13

1. Espaciadores traseros
2. Brida de montaje de la chapa lateral
3. Agresividad de corte

El número de espaciadores traseros determina la agresividad de corte de la unidad de corte. Para una altura de corte determinada, la adición de espaciadores debajo de la brida de montaje de la chapa lateral aumenta la agresividad de la unidad de corte. Todas las unidades de corte de una máquina determinada deben estar ajustadas a la misma agresividad de corte (número de espaciadores traseros, Pieza Toro Nº 106-3925); de lo contrario, afectaría negativamente al aspecto del corte (Figura 13).

El punto de sujeción de la cadena del brazo de elevación determina el ángulo de inclinación del rodillo trasero (Figura 14).

Figura 14

1. Taladro inferior
2. Escuadra
3. Cadena de elevación

Éstos son los ajustes de altura de corte recomendados cuando está instalado un kit de groomer en la unidad de corte.

Note: Para alturas de corte de más de 2,5 cm, instale el Kit de altura de corte alta.

1. Afloje las contratuercas que sujetan los soportes de ajuste de la altura de corte a las chapas laterales de la unidad de corte (Figura 15).



   Figura 15

   1. Tornillo de ajuste
   2. Contratuerca
   3. Soporte de altura de corte

2. Afloje la tuerca de la barra de ajuste (Figura 16) y ajuste el tornillo para la altura de corte deseada.



   Figura 16

   1. Barra de ajuste
   2. Tornillo de ajuste de la altura
   3. Tuerca
   4. Taladros usados para ajustar la altura del groomer (AG)
   5. Taladros no usados

3. Mida la distancia entre la parte inferior de la cabeza del tornillo y la cara de la barra para determinar la altura de corte.

4. Enganche la cabeza del tornillo sobre el filo de la contracuchilla y apoye el extremo trasero de la barra sobre el rodillo trasero (Figura 17).

5. Gire el tornillo de ajuste hasta que el rodillo delantero entre en contacto con la barra de ajuste (Figura 17). Ajuste ambos extremos del rodillo hasta que el rodillo esté paralelo a la contracuchilla en toda su longitud.



   Figura 17

   Important: Con el ajuste correcto, los rodillos delantero y trasero tocarán la barra de ajuste y el tornillo estará apretado contra la contracuchilla. Esto asegura una altura de corte idéntica en ambos extremos de la contracuchilla.

6. Apriete las tuercas para afianzar el ajuste.

   Note: No apriete demasiado las tuercas. Apriete lo suficiente para eliminar la holgura de las arandelas.

   Utilice la tabla siguiente para determinar la contracuchilla más adecuada para la altura de corte deseada.

   Tabla de correspondencia recomendada entre contracuchilla/altura de corte
   Contracuchilla	Pieza Nº	Altura del filo de la contracuchilla	Altura de corte
   Altura de corte baja (opcional)	121-3167 (46 cm)110-4084 (56 cm)	5,6 mm	6,4 mm a 12,7 mm
   EdgeMax® ADC baja (Modelo 03485)(Modelo 03487)	137-0830 (46 cm)137-0832 (56 cm)	5,6 mm	6,4 mm a 12,7 mm
   Altura de corte extendida baja (opcional)	120-1640 (56 cm)	5,6 mm	6,4 mm a 12,7 mm
   Altura de corte extendida baja EdgeMax® (opcional)	119-4280 (56 cm)	5,6 mm	6,4 mm a 12,7 mm
   EdgeMax® (Modelo 03484)(Modelo 03486)	137-0831 (46 cm)137-0833 (56 cm)	6,9 mm	9,5 mm a 38,1 mm*
   De serie (opcional)	121-3166 (46 cm)108-9096 (56 cm)	6,9 mm	9,5 mm a 38,1 mm*
   Servicio pesado (opcional)	110-4074 (56 cm)	9,3 mm	12,7 mm a 38,1 mm

   *Las hierbas de temporada cálida pueden necesitar la contracuchilla de baja altura de corte para alturas de 12,7 mm y menos.



   Figura 18

   1. Altura del filo de la contracuchilla

El muelle de compensación del césped transfiere el peso del rodillo delantero al trasero. Esto ayuda a reducir el patrón de ondulación en el césped.

Important: Haga los ajustes en el muelle con la unidad de corte montada en la unidad de tracción, bajada al suelo del taller y orientada hacia delante.

1. Asegúrese de que el pasador de horquilla está instalado en el taladro del extremo de la varilla del muelle (Figura 19).



   Figura 19

   1. Muelle de compensación del césped
   2. Chaveta
   3. Varilla del muelle
   4. Tuercas hexagonales

2. Apriete las tuercas hexagonales del extremo delantero de la varilla del muelle hasta que la longitud comprimida del muelle sea de 12,7 cm; consulte Figura 19.

   Note: Si utiliza la máquina en terrenos irregulares, reduzca en 12,7 cm la longitud del muelle.

   Note: Será necesario volver a ajustar la compensación del césped si se modifica la altura de corte o la agresividad de corte.

El sistema de ajuste contracuchilla/molinete, de dos pomos, incorporado en esta unidad de corte simplifica el procedimiento de ajuste requerido para proporcionar un rendimiento de corte óptimo. El ajuste preciso que da el diseño de dos pomos y barra de asiento ofrece el control necesario para proporcionar una acción de autoafilado continuo – manteniendo afilados los filos de corte, asegurando una buena calidad de corte, y reduciendo en gran medida la necesidad de afilado rutinario.

Cada día, antes de segar, o siempre que sea necesario, compruebe cada unidad de corte para verificar el contacto correcto entre la contracuchilla y el molinete. Esto debe hacerse aunque la calidad de corte sea aceptable.

1. Gire lentamente el molinete en dirección contraria, escuchando el ruido del contacto entre molinete y contracuchilla.

   Note: Los pomos de ajuste tienen trinquetes; cada posición corresponde a un movimiento de la contracuchilla de 0.018 mm. Consulte Ajuste de la contracuchilla contra el molinete.

2. Pruebe el rendimiento de corte insertando una tira larga de papel de prueba del rendimiento de corte (Pieza Toro 125-5610) entre el molinete y la contracuchilla, perpendicular a la contracuchilla (Figura 20). Gire el molinete lentamente hacia adelante; debe cortar el papel.



   Figura 20

   Note: Si se nota una resistencia excesiva del molinete, será necesario autoafilar, rectificar la cara delantera de la contracuchilla, o amolar la unidad de corte, para conseguir los filos necesarios para un corte de precisión (consulte el Manual de afilado de molinetes de Toro, Impreso Nº 09168SL).

   Important: Es preferible tener un contacto ligero en todo momento. Si no se mantiene un contacto ligero, los filos de la contracuchilla y del molinete no se autoafilarán lo suficiente y después de cierto tiempo, se desafilarán. Si se mantiene un contacto excesivo, la contracuchilla y el molinete se desgastarán antes, y posiblemente de manera desigual, y la calidad de corte puede verse afectada negativamente.

   Note: Después de un uso prolongado, se desarrollará una muesca en ambos extremos de la contracuchilla. Estas muescas deben ser redondeadas o limadas a ras del filo de corte de la contracuchilla para asegurar una operación correcta

   Note: Con el tiempo, será necesario afilar el bisel (Figura 21) puesto que por diseño, sólo dura el 40% de la vida de la contracuchilla.



   Figura 21

   1. Inicio del bisel en el extremo derecho de la contracuchilla
   2. 6 mm
   3. 1,5 mm

   Note: El inicio del bisel no debe ser demasiado largo, porque podría causar un corte desigual del césped.

El ángulo de rectificado de las contracuchillas es muy importante.

Utilice el indicador de ángulo (Pieza Toro N° 131-6828) y el soporte del indicador de ángulo (Pieza Toro N° 131-6829) para comprobar el ángulo producido por su muela, y corrija cualquier falta de precisión.

1. Coloque el indicador de ángulo en el lado inferior de la contracuchilla, según se muestra en Figura 27.



   Figura 27

   1. Contracuchilla (vertical)
   2. Indicador de ángulo

2. Pulse el botón Alt Zero del indicador de ángulo.

3. Coloque el soporte del indicador de ángulo sobre el filo de la contracuchilla de manera que el borde del imán esté enrasado con el filo de la contracuchilla (Figura 28).

   Note: La pantalla digital debe estar visible desde el mismo lado durante este paso que durante el paso 1.



   Figura 28

   1. Soporte del indicador de ángulo
   2. Borde del imán enrasado con el filo de la contracuchilla
   3. Contracuchilla
   4. Indicador de ángulo

4. Coloque el indicador de ángulo en el soporte, según se muestra en Figura 28.

   Note: Este es el ángulo que produce su muela, y no debe variar en más de 2 grados del ángulo de amolado superior recomendado.

1. Gire los tornillos de ajuste de la barra de asiento en sentido antihorario para alejar la contracuchilla del molinete (Figura 29).



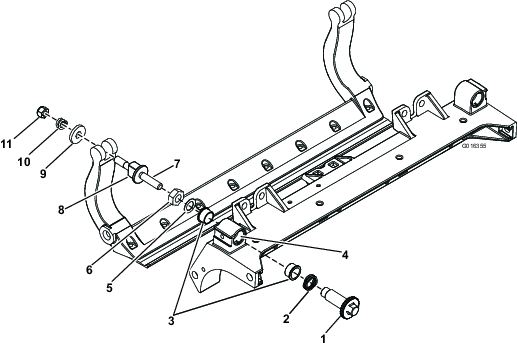

   Figura 29

   1. Tornillo de ajuste de la barra de asiento
   2. Barra de asiento
   3. Arandela
   4. Tuerca de tensado del muelle

2. Afloje la tuerca de tensado del muelle hasta que el muelle deje de presionar la arandela contra la barra de asiento (Figura 29).

3. En cada lado de la máquina, afloje la contratuerca que fija el perno de la barra de asiento (Figura 30).



   Figura 30

   1. Perno de la barra de asiento
   2. Contratuerca

4. Retire todos los pernos de la barra de asiento, para poder tirar de la barra hacia abajo y retirarla de la máquina (Figura 30).

   Note: Guarde las 2 arandelas de nylon y la arandela de acero troquelado de cada extremo de la barra de asiento (Figura 31).



   Figura 31

   1. Perno de la barra de asiento
   2. Tuerca
   3. Arandela de acero
   4. Arandela de nylon

1. Instale la barra de asiento, posicionando las pestañas de montaje entre la arandela y el mecanismo de ajuste de la barra de asiento.

2. Sujete la barra de asiento a cada chapa lateral con los pernos de la barra (con tuercas en los pernos) y las 6 arandelas.

   Note: Coloque una arandela de nylon en cada lado del saliente de la chapa lateral. Coloque una arandela de acero por fuera de cada arandela de nylon (Figura 31).

3. Apriete los pernos de la barra de asiento a 37–45 N·m.

   Note: Apriete las contratuercas hasta que la arandela de acero exterior deje de girar, y la holgura quede eliminada, pero no apriete demasiado ni desvíe las chapas laterales. Las arandelas del interior pueden tener cierta holgura.

4. Apriete la tuerca de tensado del muelle hasta que el muelle esté comprimido del todo, luego aflójela 1/2 vuelta (Figura 32).



   Figura 32

   1. Tuerca de tensado del muelle
   2. Muelle
