46 cm eller 56 cm DPA-klippeenhed med 8 eller 11 skæreknive

Brug denne procedure til at indstille bundkniven mod knivcylinderen, og kontroller knivcylinderens og bundknivens tilstand, og hvordan de interagere med hinanden. Når denne procedure er afsluttet, skal klippeenhedens ydelse altid testes under feltforholdene. Du skal muligvis foretage yderligere justeringer for at opnå en optimal klippeydelse.

Important: Overspænd ikke bundkniven mod knivcylinderen, da dette beskadiger den.

• Efter baglapning af klippeenheden eller slibning af knivcylinderen skal du muligvis klippe med klippeenheden i et par minutter, og derefter udføre denne procedure for at justere bundkniven mod knivcylinderen, da knivcylinderen og bundkniven retter sig ind efter hinanden.

• Du skal muligvis foretage flere justeringer, hvis græsset er meget tæt, eller hvis din klippehøjde er meget lav.

Du skal bruge følgende værktøjer for at fuldføre denne procedure:

• Afstandsstykke (0,05 mm) – Toro-delnr. 125-5611

• Klippeydelsespapir – Toro-delnr. 125-5610

1. Placer klippeenheden på en flad og plan arbejdsflade.

2. Drej bundtværstangens justeringsskruer mod uret for at sikre, at bundtværstangen ikke berører knivcylinderen (Figur 8).



   Figur 8

   1. Bundtværstangens justeringsskrue

3. Vip klippeenheden for at frilægge bundkniven og knivcylinderen.

   Important: Sørg for, at møtrikkerne på den bageste del af bundtværstangens justeringsskruer ikke hviler på arbejdsfladen (Figur 9).



   Figur 9

   1. Støtteben

4. Drej knivcylinderen, så skærekniven krydser bundkniven ca. 25 mm ind fra bundknivens kant på højre side af klippeenheden.

   Note: Sæt et mærke på skærekniven, så det bliver nemmere at foretage justeringer senere.

5. Sæt afstandsstykket på 0,05 mm mellem den mærkede cylinderkniv og bundkniven på det punkt, hvor skærekniven krydser bundkniven.

6. Drej den højre bundtværstangs justeringsanordning med uret, indtil du mærker et let tryk/modstand på afstandsstykket. Drej derefter bundtværstangens justeringsanordning tilbage to klik, og fjern afstandsstykket.

   Note: Justering af den ene side af klippeenheden påvirker den anden side, og de to klik vil give frirum til at justere den anden side.

   Note: Hvis du starter med et stort mellemrum, skal begge sider først trækkes sammen ved på skift at stramme højre og venstre side.

7. Drej knivcylinderen langsomt, så den samme skærekniv, som du kontrollerede på højre side, krydser bundkniven ca. 25 mm ind fra bundknivens kant på venstre side af klippeenheden.

8. Drej den venstre bundtværstangs justeringsenhed med uret, indtil afstandsstykket kan skubbes gennem knivcylinderen til bundknivsmellemrummet med en let modstand.

9. Vend tilbage til den højre side, og juster efter behov for at få en let modstand på afstandsstykket mellem den samme skærekniv og bundkniv.

10. Gentag trin 8 og 9, indtil afstandsstykket kan skubbes gennem begge mellemrum med en let modstand, men et klik ind på begge sider forhindrer afstandsstykket i at passere igennem på begge sider.

    Note: Bundkniven er nu parallel med knivcylinderen.

    Note: Denne fremgangsmåde er ikke nødvendig ved daglige justeringer, men skal udføres efter slibning eller afmontering.

11. Fra denne position (ét klik ind, hvor afstandsstykket ikke passerer igennem) skal du dreje bundtværstangens justeringsanordninger to klik med uret.

    Note: For hvert klik, der drejes, flyttes bundkniven 0,018 mm. Tilspænd ikke justeringsskruerne for meget.

12. Afprøv klippeydelsen ved at indsætte en lang stribe Toro-klippeydelsespapir mellem knivcylinderen og bundkniven, vinkelret med bundkniven (Figur 10). Drej langsomt knivcylinderen fremad. Den bør klippe papiret.



    Figur 10

    Note: Hvis knivcylinderens modstand er for stor, skal du baglappe eller slibe klippeenheden for at opnå de skarpe kanter, der er nødvendige til præcisionsklipning.

1. Juster beslagene på bagrullen (Figur 11) for at opnå den ønskede klippehøjde ved at placere den nødvendige mængde afstandsbøsninger under sidepladens monteringsflange (Figur 11) i henhold til Skema over klippehøjder.



   Figur 11

   1. Afstandsbøsning
   2. Rulleholder
   3. Sidepladens monteringsflange

2. Hæv den bageste del af klippeenheden, og placer en blok under bundkniven.

3. Fjern to møtrikker, der fastgør hver rulleholder og afstandsbøsning til hver af sidepladens monteringsflanger.

4. Sænk rulle og skruer fra sidepladens monteringsflanger og afstandsbøsninger.

5. Placer afstandsbøsninger på skruerne på rulleholderne.

6. Fastgør rulleholderen og afstandsbøsningerne på undersiden af monteringsflangerne med de møtrikker, du fjernede tidligere.

7. Kontroller, at der er rigtig kontakt mellem bundkniven og knivcylinderen. Vend plæneklipperen om, så front- og bagruller samt bundkniv kommer til syne.

   Note: Bagrullens position i forhold til knivcylinderen styres af maskintolerancerne for de samlede komponenter, og synkronisering er ikke nødvendig. Det er muligt at foretage begrænset justering ved at stille klippeenheden på en plade og løsne sidepladens monteringsbolte (Figur 12).



   Figur 12

   1. Sidepladens monteringsbolte

8. Juster og stram boltene, og tilspænd dem til 37 til 45 N·m.

Dette svarer til den ønskede klippehøjde.

Klippehøjden for bænken er den højde, som bundknivens øverste kant er placeret i over en flad og plan overflade, der har kontakt med bunden af både for- og bagrullen.

Dette er den faktiske højde, græsset er blevet klippet i. For en given prædefineret klippehøjde varierer den faktiske klippehøjde afhængigt af græstypen, årstiden samt plæne- og jordforhold. Opsætningen af klippeenheden (klipningens aggressivitet, ruller, bundknive, monterede redskaber, indstillinger for plænekompensation osv.) har også indflydelse på den effektive klippehøjde. Kontroller den effektive klippehøjde ved at bruge Turf Evaluator (Model 04399) regelmæssigt for at bestemme den ønskede klippehøjde for bænken.

Klipningens aggressivitet har en betydelig indvirkning på klippeenhedens ydeevne. Aggressiv klipning bestemmes af bundknivens vinkel i forhold til jorden (Figur 13).

Den bedste opsætning af klippeenheden afhænger af plæneforholdene og de ønskede resultater. Erfaring med klippeenheden på plænen bestemmer, hvilken indstilling er den bedste at bruge. Du kan justere klipningens aggressivitet i hele græsslåningssæsonen, så der tages højde for forskellige plæneforhold.

Generelt er det mest passende med mindre aggressive til normalt aggressive indstillinger til græssorter til varme sæsoner (bermudagræs, groft fodergræs, zoysiagræs), mens græssorter til kolde sæsoner (byg, rapgræs, rug) kræver normalt aggressive til mere aggressive opsætninger. Mere aggressive opsætninger betyder, at der afklippes mere græs, og lader den drejende knivcylinder trække mere græs ind i bundkniven.

Figur 13

1. Bageste afstandsbøsninger
2. Sidepladens monteringsflange
3. Klipningens aggressivitet

Antallet af de bageste afstandsbøsninger bestemmer hvor aggressivt klippeenheden klipper. Ved en given klippehøjde øges klippeenhedens aggressivitet ved at tilføje afstandsbøsninger under sidepladens monteringsflange. Alle klippeenheder på en given maskine skal indstilles med den samme aggressive klippeindstilling (antal bageste afstandsbøsninger, Toro-delnr. 106-3925), ellers vil udseende efter klipning blive negativt påvirket (Figur 13).

Placeringen af løftearmkædens fastgørelse bestemmer bagrullens omdrejningsvinkel (Figur 14).

Figur 14

1. Nederste hul
2. Bøjlebeslag
3. Løftekæde

Disse er de anbefalede klippehøjdeindstillinger, når et trimmersæt monteres på klippeenheden.

Note: For klippehøjder over 2,5 cm skal du montere sættet til høj klippehøjde.

1. Løsn de låsemøtrikker, der fastgør klippehøjdebeslagene til klippeenhedens sideplader (Figur 15).



   Figur 15

   1. Justeringsskrue
   2. Låsemøtrik
   3. Klippehøjdebeslag

2. Løsn møtrikken på målestangen (Figur 16), og indstil justeringsskruen til den ønskede klippehøjde.



   Figur 16

   1. Målestang
   2. Højdejusteringsskrue
   3. Møtrik
   4. Huller til indstilling af trimmehøjde (HOG)
   5. Hul ikke i brug

3. Mål afstanden mellem skruehovedets bund og stangens flade for at bestemme klippehøjden.

4. Hægt skruehovedet på bundknivens æg, og lad den bageste ende af stangen hvile på bagrullen (Figur 17).

5. Drej justeringsskruen, indtil frontrullen rører ved målestangen (Figur 17). Juster begge rullens ender, indtil hele rullen er parallel med bundkniven.



   Figur 17

   Important: Når indstillingen er korrekt, vil bag- og frontrullerne berøre målestangen, og skruen ligger tæt op ad bundkniven. Sådan sikres det, at klippehøjden er den samme i begge ender af bundkniven.

6. Spænd møtrikkerne for at låse justeringen.

   Note: Spænd ikke møtrikkerne for hårdt. Spænd dem nok til, at der ikke er slør i skiven.

   Brug følgende skema til at vurdere, hvilken bundkniv der egner sig bedst til den ønskede klippehøjde.

   Oversigt over bundkniv/klippehøjde
   Bundkniv	Reservedelsnr.	Højde på bundknivens kant	Klippehøjde
   Lav klippehøjde (valgfri)	121-3167 (46 cm)110-4084 (56 cm)	5,6 mm	6,4 mm til 12,7 mm
   EdgeMax® med lav klippehøjde (model 03485)(model 03487)	137-0830 (46 cm)137-0832 (56 cm)	5,6 mm	6,4 mm til -12,7 mm
   Forlænget lav klippehøjde (valgfri)	120-1640 (56 cm)	5,6 mm	6,4 mm til 12,7 mm
   Forlænget EdgeMax® lav klippehøjde (valgfri)	119-4280 (56 cm)	5,6 mm	6,4 mm til 12,7 mm
   EdgeMax® (model 03484)(Model 03486)	137-0831 (46 cm)137-0833 (56 cm)	6,9 mm	9,5 mm til 38,1 mm*
   Standard (valgfri)	121-3166 (46 cm)108-9096 (56 cm)	6,9 mm	9,5 mm til 38,1 mm*
   Svær (valgfri)	110-4074 (56 cm)	9,3 mm	12,7 mm til 38,1 mm

   *Græssorter til varme årstider kan kræve bundkniven til lav klippehøjde til 12,7 mm og derunder.



   Figur 18

   1. Højde på bundknivens kant

Plænekompensationsfjederen overfører vægten fra forrullen til bagrullen. Dette medvirker til at reducere dannelsen af et bølgemønster i plænen, også kaldet ondulation.

Important: Foretag justeringerne af fjederen, mens klippeenheden er monteret på traktionsenheden, peger lige frem og er sænket ned på gulvet.

1. Sørg for, at låseclipsen er monteret i det bageste hul i fjederstangen (Figur 19).



   Figur 19

   1. Plænekompensationsfjeder
   2. Låseclips
   3. Fjederstang
   4. Sekskantmøtrikker

2. Stram sekskantmøtrikkerne på fjederstangens forende, indtil fjederens sammentrykkede længde er 12,7 cm. Se Figur 19.

   Note: Ved betjening af maskinen i ujævnt terræn skal fjederlængden mindskes med 12,7 mm.

   Note: Indstillingen for plænekompensation skal nulstilles, hvis indstillingen af klippehøjden eller indstillingen af klipningens aggressivitet ændres.

Justeringssystemet for bundkniv til knivcylinder med to knapper, som findes på denne klippeenhed, forenkler justeringsproceduren, som er nødvendig for at give den optimale glæsklipningsydelse. Den præcise justering, som er mulig med to knapper/bundtværstangskonstruktionen, giver den nødvendige kontrol, som sikrer kontinuerlig selvslibning, hvorved skarpheden og dermed god klippekvalitet opretholdes, og behovet for rutinemæssig baglapning mindskes.

Før den daglige plæneklipning, eller før hver plæneklipning generelt, skal hver klippeenhed kontrolleres for at undersøge, om der er nok kontakt mellem bundkniven og knivcylinderen. Dette skal kontrolleres, selv når klippekvaliteten er acceptabel.

1. Drej langsomt knivcylinderen i den modsatte retning, og lyt efter, hvornår der er kontakt mellem knivcylinderen og bundkniven.

   Note: Justeringsknapperne har låse, der svarer til en bevægelse af bundkniven på 0,018 mm for hver angivet position. Se Justering af bundkniven mod knivcylinderen.

2. Afprøv klippeydelsen ved at indsætte en lang stribe klippeydelsespapir (Toro-delnr. 125-5610) mellem knivcylinderen og bundkniven, vinkelret med bundkniven (Figur 20). Drej langsomt knivcylinderen fremad. Den bør klippe papiret.



   Figur 20

   Note: Hvis kontakten/knivcylinderens modstand er for stor, er det enten nødvendigt at baglappe, slibe bundknivens front eller slibe klippeenheden igen for at opnå de skarpe kanter, der er nødvendige til præcisionsklipning (se Toro-manualen om slibning af knivcylinderen og rotorplæneklippere, Form No. 09168SL).

   Important: Let kontakt er altid at foretrække. Hvis du ikke opretholder let kontakt, vil bundknivens og knivcylinderens kanter ikke slibe sig selv tilstrækkeligt og bliver sløve efter en vis tidsperiode. Hvis du opretholder for stor kontakt, vil bundkniven og knivcylinderen slides hurtigere og mere uensartet, og klippekvaliteten kan blive påvirket negativt.

   Note: Efter lang tids kørsel vil der dannes en kant i begge ender af bundkniven. Rund disse hakker af, eller fil dem ned, så de flugter med bundknivens skarpe side for at sikre jævn drift.

   Note: Med tiden skal den afskråede kant (Figur 21) slibes, da den kun er konstrueret til at holde i 40 % af bundknivens levetid.



   Figur 21

   1. Indføring af den afskråede kant i bundknivens højre ende
   2. 6 mm
   3. 1,5 mm

   Note: Gør ikke indføringen af den afskråede kant for stor, da det kan medføre, at plænen bliver tottet.

Vinklen, som du bruger til at slibe bundknivene med, er meget vigtig.

Brug vinkelindikatoren (Toro delnr. 131-6828) og vinkelindikatorbeslaget (Toro delnr. 131-6829) til at kontrollere og eventuelt rette vinklen.

1. Placer vinkelindikator på undersiden af bundkniven som vist i Figur 27.



   Figur 27

   1. Bundkniv (lodret)
   2. Vinkelindikator

2. Tryk på Alt Zero-knappen på vinkelindikatoren.

3. Placer vinkelindikatorbeslaget på kanten af bundkniven, så kanten af magneten er afstemt i forhold til kanten af bundkniven (Figur 28).

   Note: Det digitale display skal kunne aflæses fra samme side under dette trin, som i trin 1.



   Figur 28

   1. Vinkelindikatorbeslag
   2. Kanten af magneten er afstemt i forhold til kanten af bundkniven
   3. Bundkniv
   4. Vinkelindikator

4. Placer vinkelindikatoren på beslaget som vist i Figur 28.

   Note: Dette er vinklen, som din slibemaskine producerer, og den bør være inden for 2 grader af den anbefalede slibevinkel for den øverste bundkniv.

1. Drej bundtværstangens justeringsskruer mod uret for at føre bundkniven væk fra knivcylinderen (Figur 29).



   Figur 29

   1. Bundtværstangens justeringsskrue
   2. Bundtværstang
   3. Skive
   4. Fjederspændingsmøtrik

2. Før fjederspændingsmøtrikken bagud, indtil spændeskiven ikke længere sidder stramt mod bundtværstangen (Figur 29).

3. Løsn den låsemøtrik, som fastgør bundtværstangens bolt, på hver side af maskinen (Figur 30).

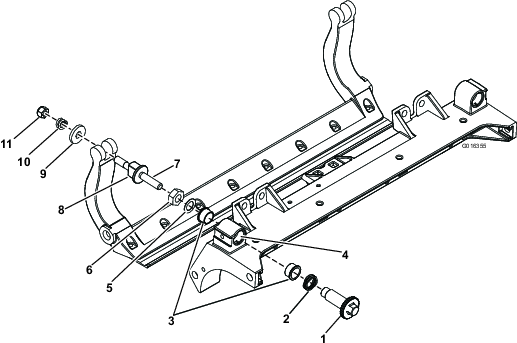

   Figur 30

   1. Bundtværstangens bolt
   2. Låsemøtrik

4. Afmonter bundtværstangens bolte, så bundtværstangen kan trækkes nedad og fjernes fra maskinen (Figur 30).

   Note: Der skal være to nylonspændeskiver og en præget stålspændeskive på hver ende af bundtværstangen (Figur 31).



   Figur 31

   1. Bundtværstangens bolt
   2. Møtrik
   3. Stålskive
   4. Nylonskive

1. Monter bundtværstangen, idet monteringsørerne placeres mellem spændeskiven og bundtværstangens justeringsanordning.

2. Fastgør bundtværstangen på hver sideplade med boltene (møtrikker på bolte) og de 6 skiver.

   Note: Placer en nylonspændeskive på hver side af sidepladens nav. Anbring en stålskive på ydersiden af hver nylonskive (Figur 31).

3. Tilspænd bundtværstangens bolte til et moment på 37 til 45 N·m.

   Note: Tilspænd låsemøtrikkerne, indtil den udvendige stålspændeskive holder op med at dreje, og endeslør er fjernet, uden at overspænde eller bøje sidepladerne. Indvendige spændeskiver har muligvis et mellemrum.

4. Stram fjederspændingsmøtrikken, indtil fjederen er trykket sammen, og derefter ud igen med en halv omgang (Figur 32).



   Figur 32

   1. Fjederspændingsmøtrik
   2. Fjeder
