Sada brzdy

Model No. 136-4799-Serial No. and Up

Nastavení

Demont krycch desek

Otoen bonch a pednch vloek

  1. Demontujte 2 spodn rouby (5/16 x "), kter pipevuj lev a prav bon vloky k deskm rmu (Figure 1).

    g247039

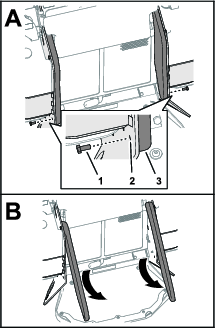

    Figure 1

    1. rouby (5/16x3/4palce)
    2. Deska rmu
    3. Bon vloka

  2. Otote vloky nahoru (Figure 1).

  3. Povolte upevovac roub pedn desky k rmu mky (Figure 2).

    g247038

    Figure 2

    1. Upevovac roub

  4. Otote vloku nahoru (Figure 2).

Demont mky

  1. Demontujte 4 rouby ( x "), kter pipevuj rm mky k deskm rmu (Figure 3).

    g247037

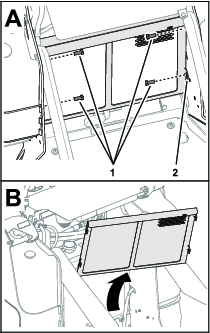

    Figure 3

    1. rouby (3/8x7/8palce)
    2. Rm mky

  2. Demontujte rm mky ze stroje (Figure 3).

Demont zadn kryc desky

  1. Demontujte 2 rouby s prubovou hlavou ( x ") a 2 svorky, je upevuj hadici k zadn kryc desce (Figure 4).

    g247035

    Figure 4

    1. Zadn kryc deska
    2. Palivov hadice
    3. Svorka
    4. roub s prubovou hlavou ( x ")
    5. roub sprubovou hlavou (5/16 x ")

  2. Demontujte 3 rouby s prubovou hlavou (5/16 x "), je upevuj zadn kryc desku k desce zadnho rmu (Figure 4).

  3. Demontujte zadn kryc desku ze stroje (Figure 5).

    g247036

    Figure 5

Demont spodn pstupov desky

  1. Demontujte 2 rouby ( x 1"), kter pipevuj spodn kryc desku k desce rmu (Figure 6).

    g247034

    Figure 6

    1. roub (x1")
    2. Spodn kryc deska

  2. Demontujte spodn kryc desku ze stroje (Figure 6).

Demont stvajcho montnho celku brzdy

  1. Pod ploinou obsluhy odpojte svazek vodi pomocnho spnae od hlavn kabele stroje (Figure 7).

    g037830

    Figure 7

    1. Hlavn kabel
    2. Svazek vodi pomocnho spnae
    3. Ploina obsluhy

  2. Odpojte kabelov svazek od brzdovho spnae.

  3. Demontujte 2 rouby, 2 matice a montn celek brzdov pky (Figure 8).

    g242415

    Figure 8

    1. Matice (2)
    2. Montn celek brzdov pky
    3. roub (2)

  4. Vyjmte auschovejte brzdov spna aspojovac prvky zmontnho celku (Figure 9).

    g241737

    Figure 9

    1. roub (2)
    2. Brzdov spna
    3. Pojistn matice (2)

  5. Odmontujte montn celek chytu brzdy zobou stran stroje nsledovn:

    1. Demontujte 2 rouby upevujc chyt brzdy ktlesu hnacho motoru (Figure 10).

      g240461

      Figure 10

      1. Tleso hnacho motoru
      2. Kolk hdele brzdy
      3. Tlan pruina
      4. roub (2)
      5. chyt brzdy
      6. Brzdov lanko

    2. Vyjmte auschovejte tlanou pruinu akolk hdele brzdy (Figure 10).

    3. Povolte matice, je upevuj brzdov lanko kchytu brzdy (Figure 10). Demontujte brzdov lanka.

Mont lanek do montn desky brzdy

Díly potřebné k provedení tohoto kroku:

Sestava konzoly brzdy1

  1. Sthnte strac krouek lanka ze zvitov lankov spojky a vyroubujte koncovou pojistnou matici ze spojky (Figure 11).

    g247370

    Figure 11

    1. Strac krouek lanka
    2. Pojistn matice
    3. Zvitov spojka lanka
    4. Lanko
    5. Montn deska brzdy

  2. Provlete lanko drkou v montn desce brzdy a prothnte zvitovou spojku lanka konzolou (Figure 11).

  3. Na zvitovou spojku lanka naroubujte pojistnou matici (Figure 12).

    g247371

    Figure 12

    1. Strac krouek lanka
    2. Pojistn matice
    3. Montn deska brzdy

  4. Nastavte polohu pojistnch matic do stedu zvitov spojky lanka na montn dece brzdy a pojistn matice uthnte (Figure 12).

  5. Navlknte strac krouek lanka na konec zvitov spojky lanka (Figure 12).

  6. Opakujte kroky 1 a 5 pro druh brzdov lanko (Figure 11 a Figure 12).

Mont sestavy konzoly brzdy

Díly potřebné k provedení tohoto kroku:

roub (5/16x1palec)2
Matice (5/16palce)2
Pruina1

  1. Namontujte spna brzdy knovmu montnmu celku konzoly brzdy (Figure 9).

    Note: Zajistte, aby bylo pouzdro pstu zarovnno skrajem konzoly brzdy nebo mrn pod jejm okrajem.

  2. Z vnitn strany stroje vlote rukoje brzdy otvorem v zadn desce tak, aby rukoje smovala nahoru.

  3. Zajistte sestavu konzoly brzdy pomoc 2 roub (5/16" x 1") a 2 matic (5/16"), viz Figure 13.

    g242428

    Figure 13

    1. Matice – 5/16" (2)
    2. roub – 5/16"x 1" (2)

Mont chyt brzdy

Díly potřebné k provedení tohoto kroku:

chyt brzdy2
roub (x1palce)4
Stahovac pska1

  1. Povolte matice na konci brzdovho lanka s vlekovm chytem. Prothnte kabel pes chyt brzdy apruinu azasute vlekov chyt do drky vkolku hdele brzdy (Figure 14).

    g242891

    Figure 14

    1. Kolk hdele brzdy
    2. Tlan pruina
    3. chyt brzdy
    4. Brzdov lanko
    5. Matice
    6. Vlekov chyt

  2. Kolk hdele brzdy zasute do pruiny apot do chytu brzdy (Figure 14). Stiskem kolku stlate pruinu, zasute vlekov chyt brzdovho lanka do otvoru vkolku, prothnte lanko drkou vbrzdovm chytu akolk apruinu pomalu uvolnte.

  3. Uthnte matice na brzdovm lanku.

  4. Pomoc 2 roub (x1palce) upevnte chyt brzdy kdrku motoru otevenou stranou orientovanou smrem kploin obsluhy, viz Figure 15 aFigure 16.

    Note: Zajistte, aby byla lanka vedena po vnitn stran chladie oleje ahadic chladie (Figure 16).

    g234347

    Figure 15

    1. chyt brzdy
    2. roub – " x 1-" (2)
    g242491

    Figure 16

    1. Hadice
    2. Brzdov lanko

  5. Postup pro druh chyt brzdy zopakujte na opan stran stroje.

  6. Prothnte kabelov svazek stroje akabelov svazek brzdovho spnae, jak znzoruje Figure 17. Pipojte brzdov spna ke kabelovmu svazku stroje.

    g242890

    Figure 17

    1. Konektor brzdovho spnae
    2. Kabelov svazek stroje (konektor P42)
    3. Stahovac pska

  7. Pomoc stahovac psky pipevnte kabelov svazek stroje khorn sti brzdovho lanka (Figure 17).

Nastaven brzdovch lanek

  1. Nastavte pku parkovac brzdy do polohy ZAPNUTO.

  2. Povolte 2 matice na stran skolkem kadho brzdovho lanka aseite lanko tak, aby bylo napnut, avak kolk byl vrovin stlesem hnacho motoru (Figure 10).

    Note: Nastavenm matic smrem ke kolku posunete kolk vce dovnit, nastavenm matic smrem od kolku posunete kolk vce ven.

  3. Nastavte pku parkovac brzdy do polohy VYPNUTO.

  4. Nastavte stranu s pruinou kadho brzdovho lanka tak, aby lanko bylo napnut, avak kolk byl v rovin s vnj stranou tlesa hnacho motoru (Figure 18).

    g240527

    Figure 18

    1. Tleso hnacho motoru
    2. ep

  5. Zataenm a uvolnnm parkovac brzdy se pesvdte, e se rovnomrn zatahuje a uvoluje.

Pipojen kabelovho svazku

Díly potřebné k provedení tohoto kroku:

Stahovac pska1

  1. Pipojte svazek vodi pomocnho spnae k hlavn kabeli stroje (Figure 19).

    g037848

    Figure 19

    1. Hlavn kabel
    2. Svazek vodi pomocnho spnae
    3. Ploina obsluhy

  2. Pomoc stahovac psky pipevnte svazek vodi pomocnho spnae kpravmu brzdovmu lanku tak, aby se kabelov svazek neodral osousti ani se mezi nimi neskpl.

Mont krycch desek

Mont spodn pstupov desky

  1. Vyrovnejte vstupek spodn kryc desky s deskou rmu stroje (Figure 20).

    g247051

    Figure 20

    1. Spodn kryc deska
    2. roub (x1")

  2. Vyrovnejte otvory ve spodn kryc desce s deskou rmu (Figure 20).

  3. Pipevnte spodn kryc desku k desce rmu (Figure 20) pomoc dvou roub ( x 1"), kter jste demontovali v kroku Demont spodn pstupov desky.

  4. rouby uthnte na utahovac moment 37 a 45 Nm (27 a 33 ft-lb).

Mont zadn kryc desky

  1. Vyrovnejte otvory v zadn kryc desce s otvory v desce zadnho rmu (Figure 21).

    g247052

    Figure 21

    1. Zadn kryc deska
    2. Deska zadnho rmu

  2. Pipevnte zadn kryc desku k desce zadnho rmu (Figure 22) pomoc t roub s prubovou hlavou (5/16 x "), kter jste demontovali v kroku Demont zadn kryc desky.

    g247054

    Figure 22

    1. Zadn kryc deska
    2. roub sprubovou hlavou (5/16 x ")
    3. Palivov hadice
    4. Svorka
    5. roub s prubovou hlavou ( x ")

  3. Uthnte 3 rouby s prubovou hlavou na utahovac moment 1978 a 2542 Ncm (175 a 225 in-lb).

  4. Pipevnte palivovou hadici k zadn kryc desce pomoc 2 svorek a 2 roub s prubovou hlavou ( x ") a rouby run uthnte (Figure 22).

Mont mky

  1. Vyrovnejte otvory v montnch vstupcch rmu mky s otvory v deskch rmu (Figure 23).

    g247055

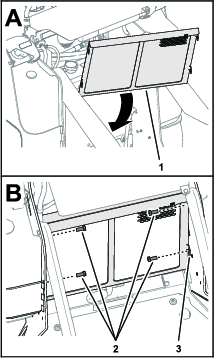

    Figure 23

    1. Rm mky
    2. rouby (3/8x7/8palce)
    3. Montn vstupek (rm mky)

  2. Pipevnte rm mky k deskm rmu (Figure 23) pomoc 4 roub ( x "), kter jste demontovali v kroku Demont mky.

  3. rouby uthnte na utahovac moment 7 a 45Nm.

Mont vloek

  1. Otote pedn vloku dol (Figure 24).

    g247057

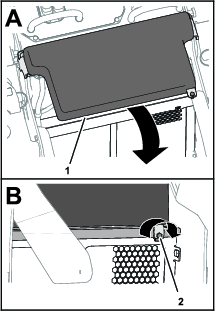

    Figure 24

    1. Pedn vloka
    2. Upevovac roub

  2. Pipevnte pedn vloku k rmu mky pomoc upevovacho roubu a roub run uthnte (Figure 24).

  3. Otote levou a pravou bon vloku dol a vyrovnejte spodn otvory ve vlokch s otvory v deskch rmu (Figure 25).

  4. Pipevnte bon vloky k deskm rmu (Figure 25) ke spodnm otvorm pomoc 2 roub (5/16 x "), kter jste demontovali v kroku Otoen bonch a pednch vloek.

    g247058

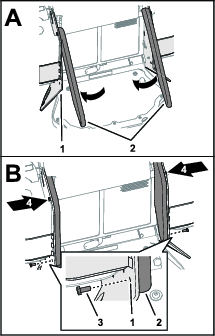

    Figure 25

    1. Deska rmu
    2. Bon vloky
    3. rouby (5/16x3/4palce)
    4. Horn rouby

  5. Uthnte 2 rouby, kter upevuj bon vloky k deskm rmu, utahovacm momentem 1978 a 2542 Ncm (175 a 225 in-lb).
