Remmenset

Model No. 136-4799-Serial No. and Up

Montage

De beschermplaten verwijderen

De zij- en voorkussens draaien

  1. Verwijder de onderste 2 bouten (5/16"x") waarmee de zijkussens links en rechts aan de frameplaten bevestigd zijn (Figure 1).

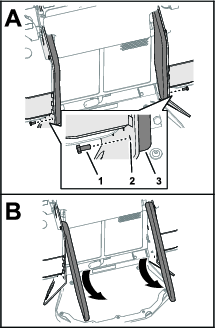

    g247039

    Figure 1

    1. Bouten (5/16"x")
    2. Frameplaat
    3. Zijkussen

  2. Draai de kussens naar boven (Figure 1).

  3. Zet de onverliesbare bout los waarmee het voorste kussen bevestigd is aan het frame van het scherm (Figure 2).

    g247038

    Figure 2

    1. Onverliesbare bout

  4. Draai het kussen naar boven (Figure 2).

Het scherm verwijderen

  1. Verwijder de 4 bouten ("x") waarmee het frame van het scherm bevestigd is aan de frameplaten (Figure 3).

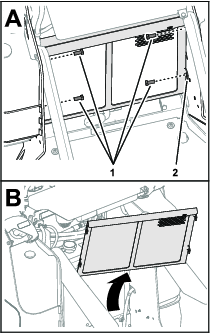

    g247037

    Figure 3

    1. Bouten ("x")
    2. Frame van het scherm

  2. Verwijder het frame van het scherm van de machine (Figure 3).

De achterste afdekplaat verwijderen

  1. Verwijder de 2 flenskopbouten ("x") en 2 klemmen waarmee de brandstofslang bevestigd is aan de achterste afdekplaat (Figure 4).

    g247035

    Figure 4

    1. Achterste afdekplaat
    2. Brandstofslang
    3. Klem
    4. Flenskopbout ("x")
    5. Flenskopbout (5/16"x")

  2. Verwijder de 3 flenskopbouten (5/16"x") waarmee de achterste afdekplaat bevestigd is aan de achterste frameplaat (Figure 4).

  3. Verwijder de achterste afdekplaat van de machine (Figure 5).

    g247036

    Figure 5

De onderste inspectieplaat verwijderen

  1. Verwijder de 2 inbusbouten ("x1") waarmee de onderste afdekplaat bevestigd is aan de frameplaat (Figure 6).

    g247034

    Figure 6

    1. Inbusbout ("x1")
    2. Onderste afdekplaat

  2. Verwijder de onderste afdekplaat van de machine (Figure 6).

De aanwezige remeenheid verwijderen

  1. Koppel de kabelboom van de hulpschakelaar onder het bestuurdersplatform los van de hoofdkabelboom van de machine (Figure 7).

    g037830

    Figure 7

    1. Hoofdkabelboom
    2. Kabelboom van hulpschakelaar
    3. Bestuurdersplatform

  2. Koppel de kabelboom los van de remschakelaar.

  3. Verwijder de 2 bouten, 2 moeren en de remhendel (Figure 8).

    g242415

    Figure 8

    1. Moer (2)
    2. Remhendel
    3. Bout (2)

  4. Verwijder en bewaar de remschakelaar en het bevestigingsmateriaal van de remeenheid (Figure 9).

    g241737

    Figure 9

    1. Schroef (2)
    2. Remschakelaar
    3. Contramoer (2)

  5. Verwijder de bevestiging voor de rem aan weerszijden van de machine; ga als volgt te werk:

    1. Verwijder de 2 bouten waarmee de bevestiging voor de rem bevestigd is aan het gietstuk van de aandrijfmotor (Figure 10).

      g240461

      Figure 10

      1. Gietstuk van aandrijfmotor
      2. Pen van remas
      3. Drukveer
      4. Bout (2)
      5. Bevestiging voor rem
      6. Remkabel

    2. Verwijder en bewaar de drukveer en de pen van de remas (Figure 10).

    3. Maak de moeren los waarmee de remkabel is bevestigd aan de bevestiging voor de rem (Figure 10). Verwijder de remkabels.

De kabels monteren op de rembevestigingsplaat

Benodigde onderdelen voor deze stap:

Rembeugel1

  1. Schuif de kabelwisser van de buisfitting met schroefdraad en schroef de contramoer van de fitting (Figure 11).

    g247370

    Figure 11

    1. Kabelwisser
    2. Contramoer
    3. Buisfitting met schroefdraad
    4. Kabel
    5. Rembevestigingsplaat

  2. Breng de kabel aan door de opening in de rembevestigingsplaat en schuif de buisfitting met schroefdraad door de beugel (Figure 11).

  3. Schroef de contramoer op de buisfitting met schroefdraad (Figure 12).

    g247371

    Figure 12

    1. Kabelwisser
    2. Contramoer
    3. Rembevestigingsplaat

  4. Stel de contramoeren zo af dat de buisfitting met schroefdraad in het midden van de rembevestigingsplaat zit en draai de contramoeren vast (Figure 12).

  5. Schuif de kabelwisser over het uiteinde van de buisfitting met schroefdraad (Figure 12).

  6. Herhaal stap1 tot en met 5 voor de andere remkabel (Figure 11 en Figure 12).

De rembeugel plaatsen

Benodigde onderdelen voor deze stap:

Bout (5/16"x1")2
Moer (5/16")2
Veer1

  1. Monteer de remschakelaar op de nieuwe rembeugel (Figure 9).

    Note: Zorg dat de behuizing van de plunjer gelijk komt met de rembeugel of net binnen de rand zit.

  2. Plaats van de binnenkant van de machine de remhendel door de opening in de achterste plaat zodat de hendel naar boven wijst.

  3. Bevestig de rembeugel met 2 bouten (5/16"x1") en 2 moeren (5/16"); zie Figure 13.

    g242428

    Figure 13

    1. Moer – 5/16" (2)
    2. Bout – 5/16"x1" (2)

De bevestigingen voor de rem monteren

Benodigde onderdelen voor deze stap:

Bevestiging voor rem2
Bout ("x1")4
Kabelbinder1

  1. Zet de moeren aan het uiteinde van de remkabel met de cilinderfitting los. Steek de kabel door de bevestiging voor de rem en de veer en breng de cilinderfitting aan in de opening in de pen van de remas (Figure 14).

    g242891

    Figure 14

    1. Pen van remas
    2. Drukveer
    3. Bevestiging voor rem
    4. Remkabel
    5. Moer
    6. Cilinderfitting

  2. Steek de pen van de remas in de veer en vervolgens in de bevestiging voor de rem (Figure 14). Druk de pen in om de veer samen te drukken, steek de cilinderfitting van de remkabel in de opening van de pen, schuif de kabel in de inkeping in de bevestiging voor de rem en laat de pen en veer langzaam los.

  3. Draai de moeren van de remkabel vast.

  4. Maak de bevestiging voor de rem vast aan de bevestiging voor de motor, met de open kant gericht naar het bestuurdersplatform. Gebruik hiervoor 2 bouten ("x1") zoals getoond in Figure 15 en Figure 16.

    Note: Zorg ervoor dat u de kabels aan de binnenkant van de oliekoeler en de radiateurslangen leidt (Figure 16).

    g234347

    Figure 15

    1. Bevestiging voor rem
    2. Bout – "x1" (2)
    g242491

    Figure 16

    1. Slang
    2. Remkabel

  5. Herhaal de procedure voor de andere bevestiging voor de rem aan de andere kant van de machine.

  6. Leid de kabelboom van de machine en de kabelboom van de remschakelaar zoals wordt getoond in Figure 17. Sluit de remschakelaar aan op de kabelboom van de machine.

    g242890

    Figure 17

    1. Connector van remschakelaar
    2. Kabelboom van machine (connector P42)
    3. Kabelbinder

  7. Maak de kabelboom van de machine met een kabelbinder vast aan de bovenste remkabel (Figure 17).

De remkabels afstellen

  1. Zet de parkeerremhendel in de stand AAN.

  2. Zet op de remkabels de 2 moeren aan de zijde van de pen los en stel de kabel zo af dat hij strak gespannen is, en de pen tegen het gietstuk van de aandrijfmotor aan zit (Figure 10).

    Note: Als u de moeren verstelt in de richting van de pen komt de pen dieper te zitten; als u de moeren weg van de pen verstelt, steekt de pen verder uit.

  3. Zet de parkeerremhendel in de stand UIT.

  4. Stel de zijde met de veer van elke remkabel zo af dat de kabel strak is, maar de pen gelijk komt met de buitenkant van het gietstuk van de aandrijfmotor (Figure 18).

    g240527

    Figure 18

    1. Gietstuk van aandrijfmotor
    2. Pen

  5. Bedien de parkeerremmen verschillende keren om te controleren of ze consistent werken.

De kabelboom aansluiten

Benodigde onderdelen voor deze stap:

Kabelbinder1

  1. Sluit de kabelboom van de hulpschakelaar aan op de hoofdkabelboom van de machine (Figure 19).

    g037848

    Figure 19

    1. Hoofdkabelboom
    2. Kabelboom van hulpschakelaar
    3. Bestuurdersplatform

  2. Bevestig de kabelboom van de hulpschakelaar met een kabelbinder aan de rechter remkabel; zo voorkomt u dat de kabelboom tegen onderdelen schuurt of geklemd komt te zitten.

De afdekplaten monteren

De onderste inspectieplaat monteren

  1. Lijn de lip van de onderste afdekplaat uit met de frameplaat van de machine (Figure 20).

    g247051

    Figure 20

    1. Onderste afdekplaat
    2. Inbusbout ("x1")

  2. Lijn de gaten in de onderste afdekplaat uit met de frameplaat (Figure 20).

  3. Monteer de onderste afdekplaat op de frameplaat (Figure 20) met de 2 inbusbouten ("x1") die u verwijderd hebt in De onderste inspectieplaat verwijderen.

  4. Haal de inbusbouten aan met 37 tot 45Nm.

De achterste afdekplaat monteren

  1. Lijn de openingen in de achterste afdekplaat uit met de openingen in de achterste frameplaat (Figure 21).

    g247052

    Figure 21

    1. Achterste afdekplaat
    2. Achterste frameplaat

  2. Monteer de achterste afdekplaat op de achterste frameplaat (Figure 22) met de 3 flenskopbouten (5/16"x") die u verwijderd hebt in De achterste afdekplaat verwijderen.

    g247054

    Figure 22

    1. Achterste afdekplaat
    2. Flenskopbout (5/16"x")
    3. Brandstofslang
    4. Klem
    5. Flenskopbout ("x")

  3. Draai de 3 flenskopbouten vast met een torsie van 1978 tot 2542Ncm.

  4. Bevestig de brandstofslang aan de achterste afdekplaat met de 2 klemmen en 2 flenskopbouten ("x"), en draai de bouten handmatig vast (Figure 22).

Het scherm monteren

  1. Lijn de openingen in de bevestigingslippen op het frame van het scherm uit met de openingen op de frameplaten (Figure 23).

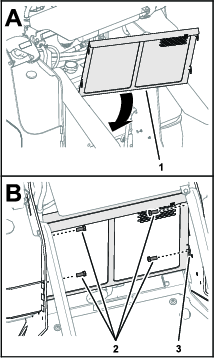

    g247055

    Figure 23

    1. Frame van het scherm
    2. Bouten ("x")
    3. Bevestigingslip (frame van het scherm)

  2. Monteer het frame van het scherm op de frameplaten (Figure 23) met de 4 bouten ("x") die u verwijderd hebt in Het scherm verwijderen.

  3. Draai de bouten vast met een torsie van 7 tot 45Nm.

De kussens monteren

  1. Draai het voorste kussen naar beneden (Figure 24).

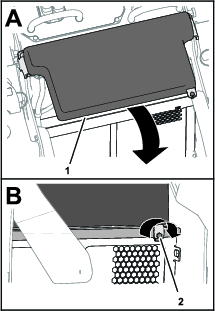

    g247057

    Figure 24

    1. Voorste kussen
    2. Onverliesbare bout

  2. Monteer het voorste kussen op het frame van het scherm; gebruik hierbij de onverliesbare bout en draai de bout handmatig vast (Figure 24).

  3. Draai het linker- en rechterkussen naar beneden en lijn de onderste openingen in de kussens uit met de openingen in de frameplaten (Figure 25).

  4. Monteer de zijkussens op de frameplaten (Figure 25) aan de onderste openingen; gebruik de 2 bouten (5/16"x") die u verwijderd hebt in De zij- en voorkussens draaien.

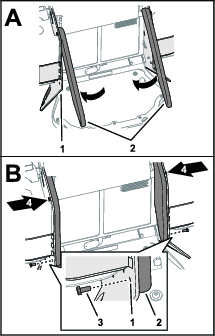

    g247058

    Figure 25

    1. Frameplaat
    2. Zijkussens
    3. Bouten (5/16"x")
    4. Bovenste bouten

  5. Haal de 2 bouten waarmee de zijkussens aan de frameplaten zijn bevestigd aan met een torsie van 1978 tot 2542Ncm.
