Dioden-Kabelbaum

Model No. 138-5050-Serial No. and Up

Model No. 138-5054-Serial No. and Up

Einrichtung

Befestigen der Diode an der 2024-Maschine

  1. Fahren Sie die Maschine auf eine ebene Flche, stellen Sie den Motor ab, stellen Sie den Trennschalter der Batterie in die AUS-Stellung und ziehen Sie den Schlssel ab.

  2. Schlieen Sie den Kabelbaum vom Glhkerzenrelais des Motors ab.

  3. Schlieen Sie die Diode an das Glhkerzenrelais und das andere Ende an den Kabelbaum an.

  4. Befestigen Sie die Diode mit Kabelbindern.

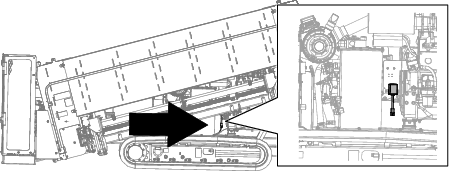

g242097

Figure 1

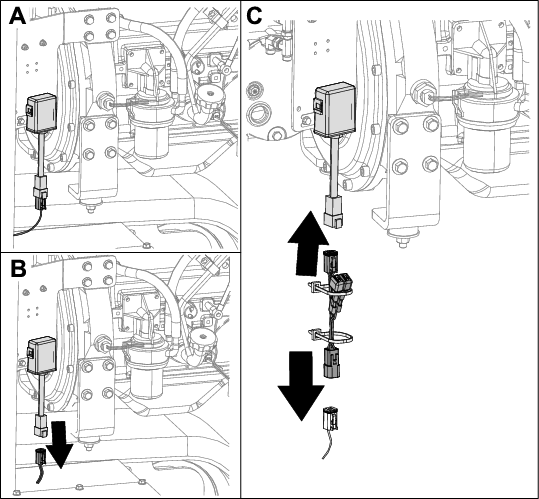

g247477

Figure 2

Befestigen der Diode an der 4045- oder 4050-Maschine

  1. Stellen Sie die Maschine auf eine ebene Flche, stellen den Motor ab und ziehen den Schlssel ab.

  2. Befestigen Sie die Diode an der 4045- oder 4050-Maschine wie abgebildet.

  3. Befestigen Sie die Diode mit Kabelbindern.

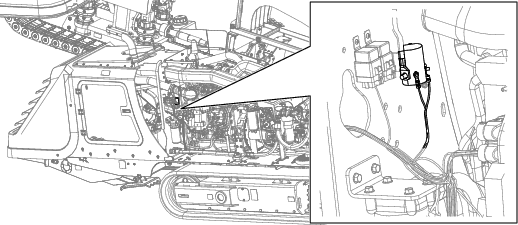

g242242

Figure 3

g242241

Figure 4

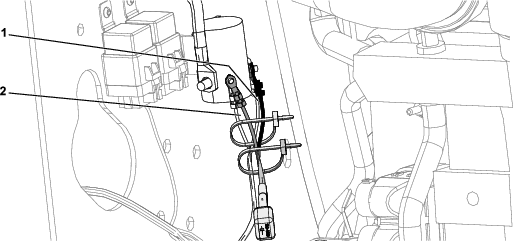

  1. Braunes Kabel
  2. Lila Kabel
