Manuell kniv

Figure 3

1. Parkera maskinen p ett plant underlag.

2. Koppla in parkeringsbromsen.

3. Stng av motorn och tag ut nyckeln.

Delar som behövs till detta steg:

Montera tappfstet och lspedalen p en maskin med hl som riktas in efter bussningsplattan och tappfstet

Figure 4

1. Bussningsplatta

1. Montera tappfstet p fotstdet med tv vagnsskruvar (5/16xtum) och tv lsmuttrar (5/16tum) enligt Figure 5.



   Figure 5

   1. Fotstd
   2. Tappfste
   3. Lsmutter (5/16tum)
   4. Vagnsskruv (5/16x tum)

2. Anvnd tappfstet som borrmall och borra tre hl (8mm) i fotstdets flns (Figure 6).



   Figure 6

3. Ta bort tappfstet, tv vagnsskruvar (5/16xtum) och tv lsmuttrar (5/16tum) frn maskinen (Figure 7).



   Figure 7

4. Avlgsna ev. grader frn de tre hlen som du borrade i steg 2.

5. P insidan av fotstdets flns riktar du in de tre hlen i tappfstet efter de tre hlen i flnsen (Figure 8).



   Figure 8

6. Montera tappfstet p fotstdet (Figure 9) med tre sexkantskruvar (5/16xtum) och tre lsmuttrar (5/16tum).



   Figure 9

   1. Lsmutter (5/16tum)
   2. Sexkantskruv (5/16x tum)
   3. Fste

7. Montera distansbrickan (x11/16tum) p lspedalens svngaxel (Figure 10).



   Figure 10

   1. Distansbricka (5/8x 11/16tum)
   2. Svngaxel (lspedal)

8. Rikta in lspedalen efter det vnstra fotstdet och hlen i tappfstet (Figure 11).



   Figure 11

9. Montera bussningsplattan p tappfstet och fotstdets flns (Figure 12) med de tv vagnsskruvarna (5/16xtum) och lsmuttrarna (5/16tum).



   Figure 12

   1. Lsmutter (5/16 tum)
   2. Bussningsplatta
   3. Tappfste
   4. Vagnsskruv (5/16x tum)

10. Dra t lsmuttrarna till 71–92Ncm.

11. Skjut in torsionsfjdern p bussningsplattan samtidigt som du krokar fast den ena fjdernden p den lilla lspedalstappen och trycker den andra nden mot golvplattan (Figure 13).

    Note: Placera fjdern p bussningsplattan enligt bilden.



    Figure 13

    1. Lsmutter (tum)
    2. Torsionsfjder
    3. Bussningsplatta
    4. Liten tapp (lspedal)

12. Fst torsionsfjdern vid den lilla tappen med hjlp av en lsmutter (1/4tum), se Figure 13.

13. Fst torsionsfjdern vid bussningsplattan med hjlp av en planbricka (1x2tum) och en fstring (Figure 14).



    Figure 14

    1. Fstring
    2. Bricka (11/8x2tum)
    3. Skra (bussningsplatta)

14. Fst lspedalen vid fotstdet och bussningsplattan med hjlp av en planbricka (x1tum) och lsmutter (tum), se Figure 15.

    Note: Dra inte t muttern fr hrt; lspedalen mste kunna svnga fritt nr den trycks ned.



    Figure 15

    1. Mutter (5/8tum)
    2. Bricka (5/8x1tum)
    3. Svngaxel

Montera navet och lspedalen p en maskin med hl som riktas in efter navet

Figure 16

1. Nav

1. Fst navet vid det vnstra fotstdet med tv skruvar (5/16xtum) och tv lsmuttrar (5/16tum).



   Figure 17

   1. Lsmutter (5/16 tum).)
   2. Lsmutter (tum)
   3. Nav
   4. Skruv (5/16 x tum)
   5. Bricka (9/32tum)
   6. Skruv (2/4 x 31/4tum)

2. Fst den nedre delen av navet vid maskinramen med en skruv (x2tum), en bricka (tum) och en lsmutter (tum), se Figure 17.

3. Dra t lsmuttrarna till 71–92Ncm.

4. Rikta in lspedalen efter det vnstra fotstdet och hlen i navet (Figure 18).



   Figure 18

5. Fr in lspedalens svngaxel genom hlet i vnster fotstd och genom navet (Figure 18).

6. Skjut in torsionsfjdern p navet samtidigt som du krokar fast den ena fjdernden p den lilla lspedalstappen och trycker den andra nden mot golvplattan (Figure 19).

   Note: Placera fjdern p navet enligt Figure 19.



   Figure 19

   1. Lsmutter (tum)
   2. Torsionsfjder
   3. Nav
   4. Liten tapp (lspedal)

7. Fst torsionsfjdern vid den lilla tappen med hjlp av en lsmutter (1/4tum), se Figure 19.

8. Fst torsionsfjdern vid bussningsplattan med hjlp av en planbricka (1x2tum) och en fstring (Figure 20).



   Figure 20

   1. Fstring
   2. Bricka (11/8x2tum)
   3. Skra (nav)

9. Fst lspedalen vid fotstdet och navet med hjlp av en planbricka (x1tum) och lsmutter (tum), se Figure 21.

   Note: Dra inte t muttern fr hrt; lspedalen mste kunna svnga fritt nr den trycks ned.



   Figure 21

   1. Mutter (5/8tum)
   2. Bricka (5/8x1tum)
   3. Svngaxel

Kassera de delar som inte behvdes fr maskinen.

Delar som behövs till detta steg:

Note: Kontrollera att trycket i fram- och bakdcken r 0,28–0,41bar (4-6psi).

1. Sttta upp maskinens bakre del och ta bort bakdcken.

   Note: Placera blocken under bakhjulens motorfsten.

2. Fst ett monteringsfste lst vid hger och vnster fotstdsrr med hjlp av tv skruvar (1/2 x 3,5tum) och lsmuttrar (1/2tum). Placera monteringsfstet och skruvarna i enlighet med Figure 22.

   Note: Det hgra monteringsfstet behver inte monteras om maskinen r frsedd med en mittmonterad verktygsstng.



   Figure 22

   1. Monteringsfsten
   2. Frmre
   3. Vnster
   4. Hger

Delar som behövs till detta steg:

1. Placera lyftarmarna s att monteringshlet p varje lyftarmsfste r i linje med hlen i monteringsfstena (Figure 23).

2. Fst den hgra lyftarmen vid monteringsfstet med hjlp av en sprintbult och en hrnlssprint (Figure 23).

3. Fst en nde av torsionsrret lst vid hger lyftarm med hjlp av tv skruvar (3/8x1tum) och lsmuttrar (3/8tum), se Figure 23.

   Note: Dra inte t fstelementen nnu.

4. Fst den vnstra lyftarmen vid monteringsfstet med hjlp av en sprintbult och en hrnlssprint (Figure 23).

5. Fst den andra nden av torsionsrret lst vid vnster lyftarm med hjlp av tv skruvar (3/8x1tum) och lsmuttrar (3/8tum), se Figure 23.

   Note: Dra inte t fstelementen nnu.

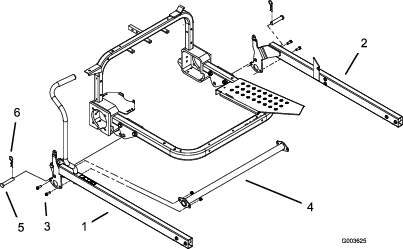

   Figure 23

   1. Hger lyftarm
   2. Vnster lyftarm
   3. Skruv (3/8x 1tum)
   4. Torsionsrr
   5. Sprintbult
   6. Hrnlssprint

Delar som behövs till detta steg:

Note: Alternativt kan du kpa en kniv p 152cm. Flj anvisningarna fr kniven p 102cm i detta avsnitt vid montering.

1. Fst en stagplatta lst vid var och en av de inre monteringstapparna p kniven.

   Note: Placera stagplattorna i enlighet med Figure 24.

2. Fst den frmre delen av lyftarmarna lst vid knivens monteringsfsten och stagplattor med hjlp av fyra skruvar (3/8x3tum) och fyra lsmuttrar (3/8tum), se Figure 24.

   Note: Kniven arbetar aggressivare nr de vre monteringshlen p knivens monteringsfsten anvnds (Figure 24).

3. Vila kniven p en plan yta och dra t de fstdon som fster lyftarmarna vid kniven (Figure 24).

   Note: Dra t fstelementen till 19–24Nm.

4. Dra t de skruvar och lsmuttrar som hller fast torsionsrren p lyftarmarna (Figure 23).

   Note: Dra t fstelementen till 19–24Nm.

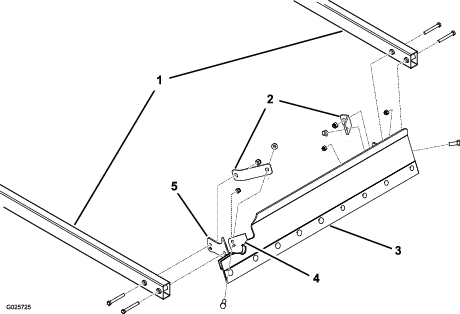

   Figure 24

   1. Lyftarmar
   2. Stagplatta
   3. Kniv
   4. Inre monteringstapp (2)
   5. Knivens monteringsfste

Delar som behövs till detta steg:

1. Montera lyftarmens fotpedal p utsidan av den vnstra lyftarmen med hjlp av tv skruvar (3/8x3tum) och tv lsmuttrar (3/8tum).

   Note: Placera fotpedalen i enlighet med Figure 25.



   Figure 25

   1. Lyftarmens fotpedal

2. Ta bort den nedre muttern och skruven som fster vardera dragkroksfste till de vertikala ramrren (Figure 26).

   Note: Kassera muttern och skruven.

3. Anvnd de ppna monteringshlen fr dragkroken och montera ett fjderfste p vardera dragkroksfste/vertikalt ramrr med hjlp av en skruv (3/8x23/4tum) och en lsmutter (3/8tum).

   Note: Placera fjderfstena i enlighet med Figure 26.



   Figure 26

   1. Fjderfste
   2. Fjderstng
   3. Frlngningsfjder
   4. Lyftarm

4. Dra handtaget bakt fr att hissa upp och lsa kniven i transportlget..

5. Dra t resterande fstdon.

6. Anslut frlngningsfjdern till lyftarmen och till en fjderstng.

7. Stt in fjderstngen i hlet i fjderfstet och fst den lst med hjlp av en lsmutter (3/8tum).

8. Upprepa steg 6 och 7 p maskinens andra sida.

9. Montera bakdcken och ta bort blocken som placerades under maskinens bakdel.

   Note: Dra t hjulmuttrarna till 61–75Nm.

Justeringen av fjdern reglerar den kraft som krvs fr att hissa upp kniven till transportlget. Om fjdern r fr ls blir det svrt att hissa upp kniven till transportlget. Fr hg fjderspnning leder dock till att kniven flyter fr mycket under drift.

1. Snk ner kniven p golvet.

   Note: Nr fjdrarna har stllts in korrekt r knivunderdelens hela lngd inte mer n 6 mm ver golvet.

2. Rotera fjdrarnas justeringsmuttrar (Figure 27) medurs fr att hissa upp kniven, eller moturs fr att snka kniven.



   Figure 27

   1. Justeringsmutter

Dra handtaget bakt fr att hissa upp och lsa kniven i transportlget. Tryck ned lspedalen fr att frigra kniven och frstta den i driftlget.

Du kan anvnda kniven fr att skjuta eller dra sand och smuts. Nr kniven r i driftlget trycker du helt enkelt fram handtaget en aning eller drar det bakt, eller trycker p lyftarmens fotpedal fr att styra plogningen.

Note: Hissa upp kniven en aning genom att dra handtaget bakt om hjulen snurrar under plogning. Ibland kan motorn visa tecken p verbelastning. Nr detta sker mste du successivt slppa upp gaspedalen fr att ka motorns hastighet och effekt.

1. Ta frsiktigt bort de justeringsmuttrar som fster fjderstngerna vid fjderfstena.

   Varning

   Om fjdrarna r spnda kan de orsaka personskador.

   Ltta frsiktigt p trycket i komponenter med upplagrad energi.

2. Ta bort fjderstngerna och fjdrarna.

3. Snk ner kniven p golvet.

4. Ta bort de hrnlssprintar och sprintbultar som fster lyftarmarna vid monteringsfstena.

5. Hissa upp maskinens framdel och skjut hela knivanordningen framt och bort frn maskinen.
