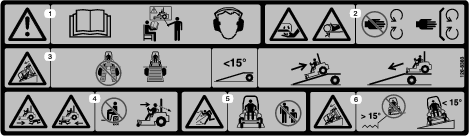

122 cm plentraktor i TITAN® HD 1500-serien

• For best resultat bør du kun bruke ren, fersk (mindre enn 30 dager gammel) og blyfri bensin med oktankvalitet på 87 eller høyere (vurderingsmetode (R+M)/2).

• Etanol: Bensin med opptil 10 % etanol (alkoholbensin) eller 15 % MTBE (metyltertiærbutyleter) i volum er akseptabelt. Etanol og MTBE er ikke det samme. Bensin med 15 % etanol (E15) i volum er ikke godkjent for bruk. Ikke bruk bensin som inneholder mer enn 10 % etanol i volum, som f.eks. E15 (inneholder 15 % etanol), E20 (inneholder 20 % etanol) eller E85 (inneholder opptil 85 % etanol). Bruk av bensin som ikke er godkjent kan forårsake problemer og/eller motorskade som kanskje ikke dekkes av garanti.

• Ikke bruk metanolholdig bensin.

• Ikke oppbevar drivstoff i drivstofftanken eller i drivstoffbeholdere over vinteren, med mindre du bruker drivstoffstabilisator.

• Ikke bland olje i drivstoffet.

Bruk et stabiliserings-/kondisjoneringsmiddel i maskinen for å oppnå følgende fordeler:

• Holder drivstoffet ferskt i 90 dager eller mindre (tøm drivstofftanken hvis maskinen skal oppbevares i mer enn 90 dager)

• Renser motoren mens den går

• Forhindrer at det dannes gummiliknende avleiringer i drivstoffsystemet som forårsaker startvansker

  Important: Ikke bruk tilsettingsmidler som inneholder metanol eller etanol i drivstoffet.

  Bland riktig mengde drivstoffstabilisator/kondisjonsmiddel i drivstoffet.

  Note: Stabiliserings-/kondisjoneringsmidler er mest effektive når de blandes med ferskt drivstoff. Bruk stabiliseringsmiddel i bensinen til enhver tid for å beskytte mot lakkavleiringer i drivstoffsystemet.

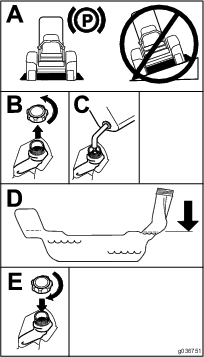

1. Parker maskinen på en jevn flate.

2. Slå av motoren og koble inn parkeringsbremsen.

3. Rengjør rundt drivstofflokket.

4. Fyll drivstoff på tanken til nivået når opp til bunnen av påfyllingshalsen (Figur 8).

   Note: Tanken må ikke fylles helt opp. Dette tomrommet i tanken gir bensinen plass til å utvide seg.



   Figur 8

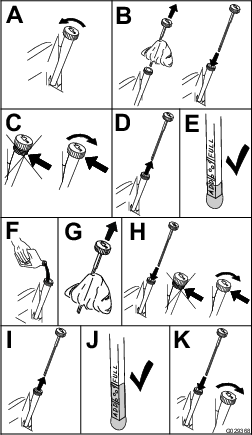

Før du starter motoren og bruker maskinen, må du sjekke oljenivået i veivhuset. Se Kontrollere motoroljenivået.

Nye motorer trenger tid til å utvikle full styrke. Klippeenheter og drivverk har høyere friksjon når de er nye, som fører til ekstra belastning på motoren. Beregn 40 til 50 timers innkjøringstid slik at nye maskiner kan utvikle full styrke og best mulig ytelse.

Important: Senk veltebøylen kun når det er helt nødvendig.

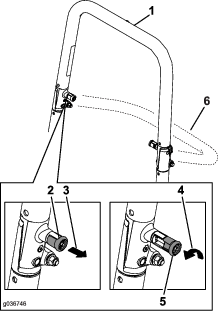

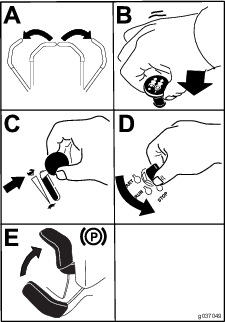

1. Du senker veltebøylen ved å trykke forover på den øvre delen av den.

2. Dra ut begge knottene og vri dem 90 grader, slik at de ikke låser (Figur 9).

3. Senk veltebøylen til nedre stilling (Figur 9).



   Figur 9

   1. Veltebøyle i oppreist stilling
   2. Veltebeskyttelsesknott i låst stilling
   3. Dra ut veltebeskyttelsesknotten.
   4. Roter veltebeskyttelsesknotten 90 grader.
   5. Veltebeskyttelsesknott i ulåst stilling
   6. Veltebøyle i sammenbrettet stilling

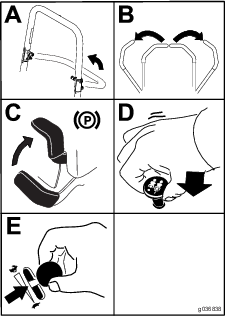

4. Hvis du vil sette opp veltebøylen kan du dra opp veltebøylen til bruksstillingen og vri på knottene til de går delvis inn i rillene (Figur 9).

5. Dra veltebøylen helt opp mens du skyver på den øvre veltebøylen, slik at pinnene går i lås når hullene stemmer overens med pinnene (Figur 9).

   Important: Bruk alltid sikkerhetsbeltet når veltebøylen er i hevet stilling.

6. Skyv på veltebøylen, og kontroller at begge pinnene sitter godt.

Setet kan beveges både forover og bakover (Figur 13). Juster setet til en stilling som er behagelig for deg, og som gir deg best mulig kontroll over maskinen.

Setet kan justeres for at kjøreturen skal være jevn og komfortabel. Still inn setet i den stillingen som gjør deg mest mulig komfortabel.

Drei den fremre knotten enten til høyre eller venstre for å gi best mulig komfort (Figur 14).

Bruk kun tilbehør og utstyr godkjent av Toro.

Hvis mer enn ett tilbehørsmonteringssett (f.eks. bøttesett eller universalmonteringssett) monteres på en av de fire plasseringene vist i Figur 15, må du også montere et frontvektsett. Ta kontakt med en autorisert serviceforhandler for et frontvektsett.

Parkeringsbremsen må alltid settes på når du stopper eller forlater maskinen.

Knivkontrollbryteren (kraftuttak) starter og stanser gressklipperens kniver og eventuelt strømdrevet tilleggutstyr.

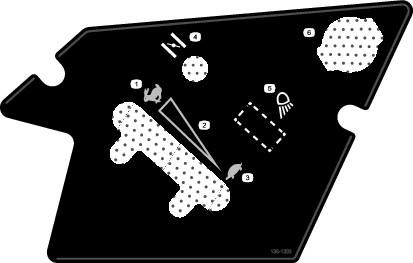

Du kan flytte gasskontrollen mellom HURTIG- og LANGSOM-stillingene (Figur 20).

Bruk alltid HURTIG-stillingen når du slår på klippeenheten med knivkontrollbryteren (kraftuttaket).

Bruk choken til å starte en kald motor.

1. Hvis motoren er kald, bruk choken til å starte motoren.

2. Dra opp chokeknotten for å koble til choken før du bruker tenningsbryteren (Figur 21).

3. Trykk inn chokeknotten for å deaktivere choken etter at motoren er startet (Figur 21).



   Figur 21

   1. På-stilling
   2. AV-stilling

1. Vri tenningsnøkkelen til stillingen START (Figur 22).

   Note: Slipp nøkkelen straks motoren starter.

   Important: Ikke hold tenningsnøkkelen vridd rundt i mer enn fem sekunder om gangen. Hvis motoren ikke vil starte, vent 15 sekunder mellom startforsøkene. Hvis du ikke følger disse instruksjonene, kan startmotoren bli ødelagt.

   Note: Det kan være nødvendig med flere forsøk før du kan starte motoren igjen første gang etter at drivstoffsystemet har vært helt tomt for drivstoff.



   Figur 22

2. Vri tenningsnøkkelen til stillingen STOPP for å slå av motoren.

Hjulene ruller uavhengig av hverandre, drevet av hydraulikkmotorer på hver aksel. Du kan sette én side i revers mens du kjører hjulene på den andre siden forover, noe som gjør at maskinen begynner å rotere i stedet for å snu. Dette gjør maskinen langt bedre å manøvrere, men det kan kreve litt tid å bli vant til hvordan den beveger seg.

Gasskontrollen regulerer omdreiningstallet (o/min – omdreininger per minutt). Sett gasskontrollen i HURTIG-stillingen for best ytelse. Arbeid alltid med maksimal gass.

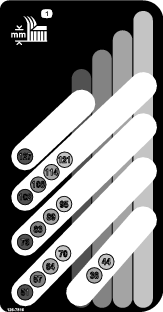

Når du endrer på klippehøyden, juster høyden på de bakre antiskalperingsvalsene.

1. Koble fra knivkontrollbryteren (kraftuttaket), flytt bevegelseskontrollspakene til NøYTRAL, LåST stilling, og aktiver parkeringsbremsen.

2. Før du forlater førersetet må du stanse motoren, ta ut nøkkelen og vente til alle bevegelige deler står stille.



   Figur 31

   1. Antiskalperingsvalse
   2. Avstandsstykke
   3. Hylse
   4. Flensmutter
   5. Bolt


   Figur 32

   1. Flensmutter
   2. Bolt
   3. Avstandsstykke
   4. Antiskalperingsvalse
   5. Hylse

Når du vil stoppe maskinen, flytter du bevegelseskontrollspakene til nøytral og låser dem i NøYTRAL, LåST stilling, kobler ut knivkontrollbryteren (kraftuttak) og dreier tenningsnøkkelen til AV-stillingen.

Sett på parkeringsbremsen når du forlater maskinen. Se Sette på parkeringsbremsen. Ta nøkkelen ut av tenningsbryteren.

Gressklipperen har en gressavleder med hengsler som sprer det klipte gresset ut fra siden og ned mot bakken.

Drivstoffavstengingsventilen er plassert bak setet.

Lukk bensinkranen ved transport, vedlikehold og oppbevaring.

Pass på at drivstoffavstengingsventilen er åpen når du starter motoren.

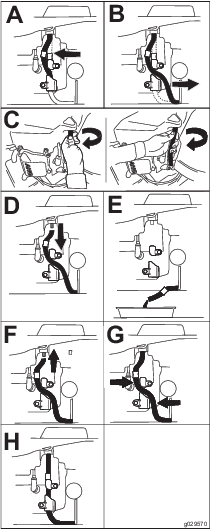

Drivhjulets løseventiler befinner seg til venstre og høyre under motorenheten.

1. Deaktiver knivkontrollbryteren (kraftuttaket), vri tenningsnøkkelen til av, flytt spakene til NøYTRAL, LåST stilling, aktiver parkeringsbremsen og fjern nøkkelen.

2. Finn omløpsspakene bak på maskinen, på venstre og høyre side av rammen.

3. For å skyve maskinen fremover flytter du begge omløpsknottene bakover og låser dem på plass (Figur 34).

4. Koble ut parkeringsbremsen før du dytter maskinen.



   Figur 34

   1. Foran på maskinen
   2. Vri omløpsutløserknotten mot klokken for å løsne.
   3. Spakstilling for å bruke maskinen
   4. Dra spaken i denne retningen for å skyve maskinen.
   5. Spakstilling for å skyve maskinen
   6. Roter omløpsutløserknotten med klokken for å stramme.
   7. Motor
   8. Utløserspak

5. Du kjører maskinen ved å flytte omløpsknottene til FOROVER-stilling og låse dem på plass (Figur 34).

Bruk en kraftig tilhenger eller lastebil for å transportere maskinen. Sikre at tilhengeren eller lastebilen har alle nødvendige bremser, lys og markeringer som kreves ved lov. Les alle sikkerhetsinstruksjonene nøye. Denne informasjonen kan hjelpe deg, din familie, kjæledyr eller andre i nærheten med å unngå ulykker.

For å transportere maskinen:

1. Hvis du bruker en tilhenger, koble den til tauekjøretøyet og sett på sikkerhetskjettingene.

2. Koble til tilhengerbremsene, hvis aktuelt.

3. Last maskinen på tilhengeren eller lastebilen.

4. Stopp motoren, ta ut nøkkelen, sett på bremsen og lukk drivstoffventilen.

5. Bruk metallfestene på maskinen for å feste den sikkert til tilhengeren eller lastebilen med stropper, kjettinger, vaier eller tau (Figur 35).



   Figur 35

   1. Festebøyler

Vær svært forsiktig når du laster på eller av maskinen på en tilhenger eller lastebil. Bruk en rampe som er bredere enn maskinen for denne prosedyren. Rygg opp på rampen og kjør fremover av den (Figur 36).

Important: Ikke bruk smale individuelle ramper for hver side av maskinen.

• Før du reparerer maskinen, må du gjøre følgende:

  • Koble fra drivverket.

  • Sett på parkeringsbremsen.

  • Slå av motoren og ta ut nøkkelen.

  • Koble fra tennpluggledningen.

• Parker maskinen på en jevn flate.

• Fjern gress og rusk fra klippeenhetene, drivverk, lyddemperne og motoren for å unngå at det begynner å brenne.

• Tørk opp eventuelt olje- eller drivstoffsøl.

• La motoren bli kald før lagring av maskinen.

• Ikke oppbevar maskinen eller drivstoff i nærheten av flammer eller tapp av drivstoff innendørs.

• Ikke la personer uten opplæring vedlikeholde eller reparere maskinen.

• Bruk jekkstøtter for å støtte maskinen og/eller komponenter når det er nødvendig.

• Vær forsiktig når du reduserer trykket i komponenter under trykk.

• Koble fra batteriet, eller ta ledningen av tennpluggen, før du foretar reparasjoner. Koble kabelen fra den negative polen først, og koble deretter den andre kabelen fra den positive polen. Koble til den positive polen først og den negative polen sist.

• Vær forsiktig når du kontrollerer knivene. Legg noe rundt kniven(e), eller bruk tykke hansker, og vær forsiktig når du håndterer dem. Knivene må kun erstattes, og må aldri rettes ut eller sveises.

• Hold hendene og føttene borte fra bevegelige deler. Du må aldri foreta justeringer mens motoren går hvis du kan unngå det.

• Hold alle delene i god stand, og sørg for at de er godt festet, spesielt boltene som fester knivene. Skift ut slitte eller skadde merker.

• Du må aldri forstyrre den tiltenkte funksjonen til en sikkerhetsenhet eller redusere beskyttelsen som en sikkerhetsenhet gir. Kontroller regelmessig at de virker tilfredsstillende.

• For å oppnå optimal ytelse og holde maskinen i sikkerhetsgodkjent stand bruker du bare ekte Toro-reservedeler og -tilbehør. Reservedeler og tilbehør som er laget av andre produsenter kan være farlige, og de kan derfor føre til at garantien blir ugyldig.

• Kontroller regelmessig at parkeringsbremsen virker. Juster og vedlikehold etter behov.

Løsne den øverste bolten på forhenget for å frigjøre klippeenhetsforhenget og få tilgang til toppen på klippeenheten (Figur 38). Stram til bolten etter vedlikehold for montere forhenget.

1. Fjern gulvpanelet og boltene som sitter fast til det (Figur 39).



   Figur 39

   1. Bolter

2. Løsne de to fremre boltene og fjern skyddet i platemetall for å få tilgang til klipperremmene og spindlene (Figur 40). Sett på skyddet i platemetall og stram til boltene etter vedlikehold.



   Figur 40

   1. Skydd i platemetall
   2. Bolt

1. Koble fra knivkontrollbryteren (kraftuttaket), flytt bevegelseskontrollspakene til NøYTRAL, LåST stilling, og aktiver parkeringsbremsen.

2. Før du forlater førerplassen må du slå av motoren, ta ut nøkkelen og vente til alle bevegelige deler står stille.

3. Smør hengselen på pumpens lederullrem med én eller to trykk med fett (Figur 41).

4. Smør de fremre styreakslene (Figur 41).



   Figur 41

   1. Hengsel for pumpelederull
   2. Styreaksel

For modell med gnistfanger

1. Stopp motoren, vent til alle bevegelige deler har stanset og ta ut nøkkelen. Sett på parkeringsbremsen.

2. Vent til lyddemperen har blitt nedkjølt.

3. Hvis det er sprekker i skjermen eller sveiseskjøtene, bytt ut gnistfangeren.

4. Hvis skjermen er tilstoppet, må du fjerne gnistfangeren og riste løs partikler fra gnistfangeren og rengjøre skjermen med en stålbørste (bløt opp med løsningsmiddel ved behov). Sett gnistfangeren på eksosåpningen igjen.

1. Stopp motoren, vent til alle bevegelige deler har stanset og ta ut nøkkelen. Sett på parkeringsbremsen.

2. Fjern filteret fra ventilslangen.

3. Sett inn et nytt filter i enden på ventilslangen.

Important: Monter drivstoffslangene på nytt og sikre med samme type plastikksnorer som de som opprinnelig fulgte med fra fabrikken, for å holde drivstoffslangene unna komponenter som kan forårsake skade.

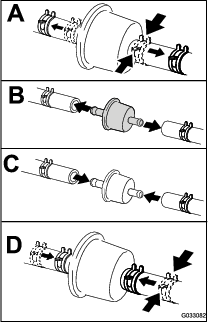

Bensinfilteret er plassert i nærheten av motoren til venstre foran på motoren.

1. Koble fra knivkontrollbryteren (kraftuttaket), flytt bevegelseskontrollspakene til NøYTRAL, LåST stilling, og aktiver parkeringsbremsen.

2. Før du forlater førerplassen må du stanse motoren, ta ut nøkkelen og vente til alle bevegelige deler står stille.

3. La motoren kjøle seg ned.

4. Lukk drivstoffavstengingsventilen bak setet (Figur 33).



   Figur 52

5. Åpne drivstoffavstengingsventilen.

Forsøk aldri å tappe drivstofftanken. Påse at en autorisert forhandler tapper drivstofftanken og overhaler eventuelle komponenter for drivstoffsystemet.

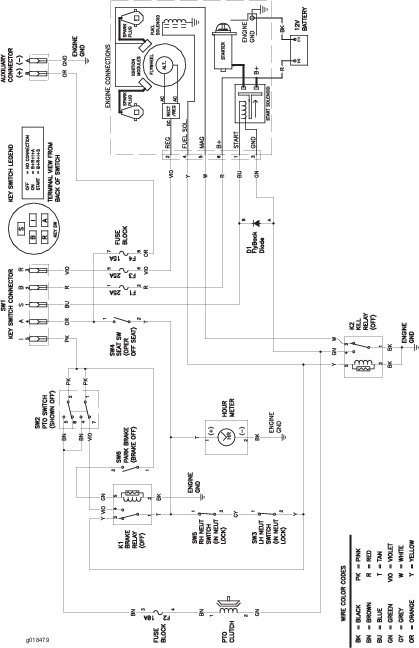

Det elektriske systemet er beskyttet av sikringer. Dette er vedlikeholdsfritt. Hvis en sikring går, kontrollerer du om det er kortslutning i en av komponentene eller ledningene.

Sikringene befinner seg i den høyre konsollen ved siden av setet (Figur 55).

1. For å bytte sikringer, trekk sikringen ut for å fjerne den.

2. Sett inn en ny sikring (Figur 55).



   Figur 55

   1. Sikringsdeksel
   2. Sikringsholder
   3. Drivstoffavstengingsventil

Inspiser sikkerhetsbeltet og se etter slitasje, hakk og at selvopprulleren og spennen fungerer som de skal. Skift ut sikkerhetsbeltet hvis det er skadet.

• Kontroller at både det monterte utstyret og knottene fungerer som de skal.

• Kontroller at knottene låser ordentlig når veltebøylen er i hevet stilling.

  Note: Den øvre bøylen på veltebøylen må kanskje skyves litt fremover eller trekkes bakover for å få begge knottene til å låse helt (Figur 56 og Figur 57).

1. Koble fra knivkontrollbryteren (kraftuttak).

2. Kjør ut på et åpent, flatt område og sett bevegelseskontrollspakene i NøYTRAL låsestilling.

3. Flytt gassen slik at den står midt mellom stillingene HURTIG og LANGSOM.

4. Flytt begge bevegelseskontrollspakene fremover til de begge stopper i T-sporet.

5. Kontroller hvilken vei maskinen trekker.

6. Hvis maskinen sporer til høyre, setter du inn en 3/16 tommer sekskantet skrunøkkel gjennom tilgangshullet i høyre fremre dekselpanel og roterer sporeskruen med eller mot klokken for å justere spaken (Figur 58).

7. Hvis maskinen sporer til venstre, setter du inn en 3/16 tommer sekskantet skrunøkkel gjennom tilgangshullet i høyre fremre dekselpanel og roterer sporeskruen med eller mot klokken for å justere spaken (Figur 58).

8. Kjør maskinen, og kontroller sporingen i full hastighet.

9. Gjenta justeringene inntil ønsket sporing oppnås.



   Figur 58

   Høyre kontrollspak vist

   1. Tilgangshull på fremre dekselpanel
   2. Sporeskrue

Oppretthold korrekt lufttrykk i for- og bakhjulene ved 0,90 bar. Forskjellig trykk i hjulene kan føre til ujevn klipping. Sjekk dekkene når de er kalde, for å få en mest mulig nøyaktig avlesning av trykket.

Kontroller og stram hjulhakemutterne til 122–136 N·m.

Før all bruk må du fjerne eventuell oppsamling av gress, smuss eller andre fremmedlegemer fra motorskjermen, motoreksosen og området rundt motoren. Dette vil bidra til å sørge for tilstrekkelig kjøling av motoren og riktig motorhastighet, og vil redusere muligheten for overoppheting og mekanisk skade på motoren.

Note: Pass på at du følger denne prosedyren når en bremsekomponent er fjernet eller byttet ut.

1. Kjør maskinen inn på en jevn flate.

2. Koble fra knivkontrollbryteren (kraftuttaket), flytt bevegelseskontrollspakene til NøYTRAL, LåST stilling, og aktiver parkeringsbremsen.

3. Før du forlater førerplassen må du slå av motoren, ta ut nøkkelen og vente til alle bevegelige deler står stille.

4. Monter maskinen for å skyves for hånd. Se Bruke drivhjulets løseventiler.

5. Hev maskinens bakende og støtt opp med jekkstøtter.

   Forsiktig

   Heving av maskinen ved bare å bruke mekaniske eller hydrauliske jekker ved service eller vedlikehold, kan være farlig. Mekaniske og hydrauliske jekker gir kanskje ikke nok støtte eller kan svikte, noe som kan føre til at maskinen faller og forårsaker personskader.

   Stol ikke bare på mekaniske og hydrauliske jekker for støtte. Bruk tilstrekkelige jekkstøtter eller liknende støtter.

6. Koble til og koble fra parkeringsbremsen, og kontroller hvert drivhjul for å sikre at hver bremse aktiveres og deaktiveres.

7. Hvis justering er nødvendig, kobler du fra parkeringsbremsen. Fjern hårnålssplinten fra forbindelsesakselen for bremsen (Figur 60).



   Figur 60

   1. Splint
   2. Parkeringsbrems
   3. Forbindelsesaksel for bremse

8. Kontroller begge fjærlengdene som vist i Figur 61. Hvis justering er nødvendig, vrir du den øverste mutteren med klokken for å gjøre fjæren kortere og mot klokken for å gjøre den lengre.



   Figur 61

   1. Øverste mutter
   2. Fjær
   3. 44 mm

9. Skyv parkeringsbremsespaken helt fremover og ned.

10. Roter forbindelsesakselen for bremsen til enden er på linje med hullet i spaken.

    • Forkort forbindelsesleddet ved å vri den med klokken.

    • Forleng forbindelsesleddet ved å vri det mot klokken.

11. Sett inn forbindelsesakselen for bremsen i parkeringsbremsehullet, og sikre den med splinten. Gjenta trinn 6, og juster om nødvendig.

12. Når justeringen er ferdig, fjerner du jekkstøtter eller lignende type støtte og senker maskinen.

13. Plasser maskinen i DRIFTS-stilling. Se Bruke drivhjulets løseventiler.

Skift ut remmen hvis den er slitt. Tegn på en slitt rem omfatter kvining mens remmen roterer, knivene sklir ved klipping av gress og slitte kanter, brente merker og sprekker på/i remmen.

1. Koble fra knivkontrollbryteren (kraftuttaket), flytt bevegelseskontrollspakene til NøYTRAL, LåST stilling, og aktiver parkeringsbremsen.

2. Før du forlater førerplassen må du stanse motoren, ta ut nøkkelen og vente til alle bevegelige deler står stille.

3. Senk gressklipperen til en klippehøyde på 76 mm.

4. Løsne bolten på hvert av remdekslene.

5. Løsne den nedre bolten som fester klippeenhetsforhenget til klippeenheten. Se Frigjøre klippeenhetsforhenget.

6. Fjern skyddet i platemetall. Se Fjerne skydd i platemetall.

7. Fjern beltedekslene og boltene som er festet til dem (Figur 62).



   Figur 62

8. Fjern fjærspenningen fra den fjærbelastede lederullen. Se Figur 64.

   Note: Bruk fjærfjerningsverktøy (Toro-delenr. 92–5771) for å fjerne fjæren fra klippeenhetstappen (Figur 64).

9. Fjern remmen fra remskivene på klippeenheten og clutchremskiven.

10. Monter den nye remmen rundt knivremskivene og clutchremskiven under motoren (Figur 63).



    Figur 63

    1. Clutchremskive
    2. Gressklipperrem
    3. Fjærbelastet lederull
    4. Fjær


    Figur 64

    1. Fjærfjerningsverktøy (Toro-delenr. 92–5771)
    2. Blindfjær
    3. Klippeenhetstapp
    4. Lederullarm
    5. Gressklipperrem

11. Monter blindfjæren (Figur 63).

    Note: Pass på at fjærendene er anbrakt i forankringssporene.

12. Monter remdekslene og boltene som er festet til dem (Figur 65).



    Figur 65

13. Løsne den nedre bolten som fester klippeenhetsforhenget til klippeenheten. Se Frigjøre klippeenhetsforhenget.

14. Fjern skyddet i platemetall. Se Fjerne skydd i platemetall.

1. Koble fra knivkontrollbryteren (kraftuttaket), og aktiver parkeringsbremsen.

2. Før du forlater førerplassen må du stanse motoren, ta ut nøkkelen og vente til alle bevegelige deler står stille.

3. Fjern klipperremmen. Se Skifte klipperremmen for klippeenheter med sideutslipp.

4. Løft opp maskinen og støtt den med jekkstøtter (Figur 67).

5. Fjern clutchsperren (Figur 66).



   Figur 66

   1. Sperrebrakett for clutch

6. Fjern blindfjæren fra stolpen (Figur 67).

7. Fjern den gjeldende remmen fra hydraulikkpumperullene og motorremskiven.

8. Monter den nye remmen rundt motorremskiven og de to hydraulikkpumperullene (Figur 67).



   Figur 67

   1. Lederull
   2. Ledefjærstolpe
   3. Motorremskive
   4. Pumpedrivrem
   5. Høyre hydraulikkpumperemskive
   6. Venstre hydraulikkpumperemskive

9. Monter clutchsperren (Figur 66).

10. Monter klipperremmen. Se Vedlikehold av remmer.

1. Koble fra knivkontrollbryteren (kraftuttaket), flytt bevegelseskontrollspakene til NøYTRAL, LåST stilling, og aktiver parkeringsbremsen.

2. Før du forlater førerplassen må du slå av motoren, ta ut nøkkelen og vente til alle bevegelige deler står stille.

   Justere høyden:

   Du kan justere bevegelseskontrollspakene høyere eller lavere for maksimal komfort.

   1. Fjern delene som fester kontrollspaken til kontrollarmstaget.



      Figur 68

      1. Bolter
      2. Hull med spor i
      3. Kontrollspak
      4. Kontrollarmstag

   2. Flytt kontrollspaken til neste hullpar. Fest spaken med delene.

   3. Gjenta justeringen på den motsatte kontrollspaken.

   Vippejustering

   1. Løsne den øvre bolten som fester kontrollspaken til kontrollarmstaget.

   2. Løsne den nedre bolten akkurat nok til å dreie kontrollspaken frem- eller bakover. Stram til begge boltene for å sikre kontrollen i den nye posisjonen.

   3. Gjenta justeringen på den motsatte kontrollspaken.



      Figur 69

3. Dersom endene på spakene slår mot hverandre, se Justere bevegelseskontrolleddene.

Pumpekontrolleddene befinner seg på begge sidene av maskinen, under setet. Du kan finjustere ved å dreie på endemutteren med en ½-tommers skrunøkkel, slik at maskinen ikke beveger seg i nøytral stilling. Det skal kun gjøres justeringer for nøytralstillingen.

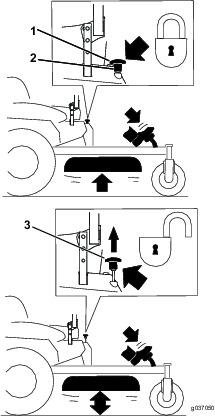

1. Før du starter motoren, må du tråkke på løftepedalen for klippeenheten og ta ut klippehøydepinnen. Senk klippeenheten ned på bakken.

2. Hev bakre del av maskinen, og støtt med jekkstøtter (eller tilsvarende støtte) akkurat høyt nok til at drivhjulene kan rotere fritt.

3. Ta vekk den elektriske koblingen fra setesikkerhetsbryteren som er plassert under seteputen.

   Note: Bryteren er en del av seteenheten.

4. Installer midlertidig en kaldstartsledning over terminalene i koblingen til hovedledningssatsen.

5. Start motoren. Kjør motoren på full gass, og frigjør parkeringsbremsen.

   Note: Påse at parkeringsbremsen er aktivert og at bevegelseskontrollspakene er ute for å starte motoren. Du trenger ikke å være i setet.

6. Kjør maskinen i minst 5 minutter med drivspakene satt til full fart forover for å få hydraulikkvæsken opp i driftstemperatur.

   Note: Bevegelseskontrollspaken må være i nøytral stilling mens du utfører de nødvendige justeringene.

7. Sett bevegelseskontrollspakene i NøYTRAL stilling.

8. Kontroller og sikre at kontrollplatetappene berører returner til fri-platene på den hydrauliske enheten.

9. Juster lengdene på pumpekontrollstangene ved å dreie mutteren i passende retning til hjulene kryper noe i revers (se Figur 70).

10. Flytt bevegelseskontrollspakene til REVERSSTILLINGEN, og bruk litt lett trykk på spaken mens du lar reversindikatorfjærene føre spakene tilbake til nøytral stilling.

    Note: Hjulene må ikke bevege seg eller krype noe i revers.

    Note: Du må kanskje fjerne bevegelseskontrolldekselet for å få tilgang.



    Figur 70

    1. Mutter
    2. Stasjonær plate
    3. Kontrollplate
    4. Returner til fri-plate
    5. Tapper berører returner til fri-plate

11. Slå av maskinen.

12. Fjern kaldstartsledningen fra ledningsnettkonnektoren og koble konnektoren inn i setebryteren.

13. Ta bort jekkstøttene.

14. Hev klippeenheten, og sett inn klippehøydepinnen.

15. Kontroller at maskinen ikke beveger seg i fri når parkeringsbremsen er deaktivert.

Hydraulikkvæsketype: Toro^® HYPR-OIL^™ 500-hydraulikkvæske (foretrukket) eller Mobil 1 15W-50-olje.

Important: Bruk den angitte væsken. Andre væsker kan skade systemet.

Hydraulikksystemets kapasitet (med filter fjernet): 4,45 l

Skift filtre og olje samtidig. Ikke bruk oljen om igjen. Tøm eventuell luft i systemet etter at du har montert de nye filtrene, og tilsett olje. Se Tømme det hydrauliske systemet.

Gjenta tappeprosedyren til oljen forblir på FULL COLD-linjen i tanken etter tapping. Hvis man ikke utfører denne prosedyren korrekt, kan det føre til uopprettelig skade på transakseldrivsystemet.

Sørg for å få best mulig klipperesultat ved å holde knivene skarpe. Det kan være praktisk å ha en ekstra kniv på for mer effektiv sliping og utskifting.

1. Stopp motoren, vent til alle bevegelige deler har stanset og ta ut nøkkelen. Sett på parkeringsbremsen.

2. Fjern klippehøydepinnen og senk klippeenheten ned på bakken.

3. Sett klippehøydepinnen inn i 7,6 cm-posisjonen.

4. Fjern remdekslene.

5. Løsne klippeenhetslederullen, og fjern klipperemmen. Se Vedlikehold av remmer.

6. Fjern boltene og mutterne fra fronten på platen under fotstøtten.

7. Fjern og ta vare på boltene og mutterne på begge sider av maskinen (Figur 85).



   Figur 85

   1. Fjern mutterne og boltene her.
   2. Fjern mutterne og boltene her.

8. Skyv klippeenheten ut til høyre side på maskinen.

1. Fjern låsemutteren, bolten, fjæren og avstandsstykket som holder avlederen festet til svingbrakettene (Figur 86).

2. Fjern den skadde eller slitte gressavlederen (Figur 86).



   Figur 86

   1. Bolt
   2. Avstandsstykke
   3. Låsemutter
   4. Fjær
   5. Fjær montert
   6. Gressavleder
   7. J-krokende på fjær

3. Plasser avstandsstykket og fjæren på gressavlederen.

4. Plasser én J-ende av fjæren bak klippeenhetskanten.

   Note: Påse at én J-krokende av fjæren er montert bak kanten på klippeenheten før du monterer bolten som vist i Figur 86.

5. Monter bolt og mutter.

6. Plasser én J-krokende av fjæren rundt gressavlederen (Figur 86).

   Important: Gressavlederen må kunne rotere. Løft avlederen opp til helt åpen stilling og sørg for at den roterer helt til den nederste posisjonen.

1. Koble fra knivkontrollbryteren (kraftuttaket), flytt bevegelseskontrollspakene til NøYTRAL, LåST stilling, og aktiver parkeringsbremsen.

2. Før du forlater førerplassen må du stanse motoren, ta ut nøkkelen og vente til alle bevegelige deler står stille.

3. Hev klippeenheten til transportstilling.

Motorolje, batterier, hydraulisk olje og motorkjølemiddel er forurensende for miljøet. Avhend disse i henhold til nasjonale eller lokale regelverk.
