Motorkonverteringsst

Hvis din maskine ikke har den hje udluftningsventil, som er vist i Figure 1, skal du kbe gearkasseudluftningsventilsttet til din model hos en Toro-forhandler og montere udluftningsventilen, fr du udskifter motoren.

Figure 1

1. Udluftningsventil

Important: Gem alle fastgrelsesanordninger du fjerner, til senere brug, medmindre andet er noteret.

1. Aftap gearkassen.

2. Fjern og bortskaf de mtrikker, der fastgr motoren til gearkassen.

3. Understt gearkassen nedefra, s den ikke falder ned, nr du afmonterer motoren.

4. Afmonter og kasser ledningsnettet.

5. Afmonter og gem ledningsnetbeslaget, sikkerhedsmodulet og fastgrelsesanordningerne (Figure 2).

   Note: Hvis maskinen er en model fra 2008 eller fr, skal du gemme modulets monteringsbeslag. Hvis maskinen er en model fra 2009, skal du i stedet bestille reservedelsnummer 120-2705-03.



   Figure 2

   1. Sikkerhedsmodul
   2. Ledningsnetbeslaget til model fra 2009 (hvis du har dette beslag, skal du kassere det og bestille reservedelen 120-2705-03)
   3. Ledningsnetbeslaget til model fra 2008 eller fr (hvis du har dette beslag, skal du gemme det)

6. Afmonter bremse- og traktionshndgrebene (Figure 3).

7. Afmonter og kasser konsoldkslet (Figure 3).



   Figure 3

   1. Bremsehndgreb
   2. Bolt
   3. Traktionshndgreb
   4. Konsoldksel

8. Afmonter og kasser gashndtagets kabel (Figure 4).

9. Afmonter og kasser gashndtaget, men gem monteringsbolte og -mtrikker (Figure 4).



   Figure 4

   1. Gashndtagets kabel
   2. Gashndtag

10. Fjern traktionshndtaget og traktionskablet fra det gamle traktionsbeslag (Figure 5). Gem alle bolte og mtrikker.



    Figure 5

    1. Traktionshndtag
    2. Traktionskabel

11. Afmonter hndtagsenheden.

12. Afmonter og kasser det gamle traktionsbeslag, men gem nrhedsafbryderen og alle monteringsbolte og -mtrikker (Figure 6).



    Figure 6

    1. Traktionsbeslag
    2. Nrhedsafbryder

13. Afmonter og gem de gamle monteringsbolte og -mtrikker til motoren.

14. Afmonter og gem alle bolte og mtrikker til motorens udgangsakselleje (Figure 7).



    Figure 7

    1. Gearkasse
    2. Bolt
    3. Lseskive
    4. Spndeskive
    5. Motortandhjul
    6. Motoradapter
    7. Gearkassepakning
    8. Motor

15. Rengr stellet, og kontroller for slitage og beskadigelse.

16. Kontroller gearkassepakningen for slitage og beskadigelse, og udskift den, hvis den er slidt eller beskadiget.

Dele, der skal bruges til dette trin:

1. Monter de eksisterende komponenter til motorens udgangsakselleje (Figure 8).

   Note: Pfr anti-seize-middel p nglen og motorens drivaksel fr montering.

2. Monter stskruerne p motoren (Figure 8).

3. Fastgr ledningsnetbeslaget til brndstoftanken ved hjlp af den bageste flangemtrik, der fastgr tanken til motoren (Figure 8).

4. Monter sikkerhedsmodulet p ledningsnetbeslaget med de fastgrelsesanordninger, der blev fjernet tidligere (Figure 8).

5. Monter motoren p stellet ved hjlp af de eksisterende bolte og mtrikker (Figure 8).

   Note: Spnd boltene 90% af vejen for at gre det nemmere at montere motoren p stellet.

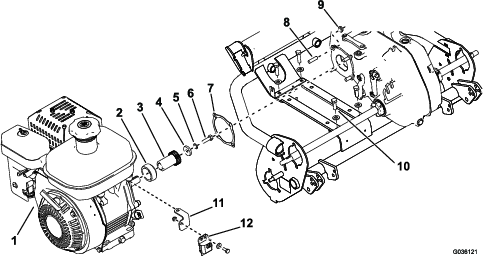

   Figure 8

   1. Ny motor
   2. Motoradapter
   3. Motortandhjul
   4. Spndeskive
   5. Lseskive
   6. Bolt
   7. Gearkassepakning
   8. Stskrue
   9. Mtrik
   10. Motorbolte og spndeskiver
   11. Ledningsnettets beslag
   12. Sikkerhedsmodul

Dele, der skal bruges til dette trin:

1. Monter det nye traktionsbeslag p hndtaget ved hjlp af boltene og mtrikkerne, der blev fjernet tidligere (Figure 11).

   Note: Hvis det originale traktionsbeslag blev monteret p maskinen gennem 2 huller i hndtaget, skal du bestille del 112-9318 og 110-2415 for at fuldfre monteringen.

2. Monter hndtagsenheden, der blev fjernet tidligere.

3. Monter det tidligere fjernede traktionshndtag og -kabel ved hjlp af de tidligere fjernede fastgrelsesanordninger (Figure 11).

4. Monter og juster sikkerhedskontakten iflge instruktionerne i betjeningsvejledningen.

5. Monter det nye gashndtag og -kabel ved hjlp af boltene og mtrikkerne, der blev fjernet tidligere (Figure 11).

6. Stram mtrikken p gasfjederen, indtil fjederen er helt trykket sammen, og skru den derefter ud igen med en halv omgang. Ved hj tomgangshastighed m gashndtaget ikke flytte sig. Hvis det flytter sig, skal mtrikken p gasfjederen strammes en anelse (Figure 9).



   Figure 9

   1. Gasfjeder
   2. Mtrik

7. Monter konsoldkslet og hndgrebene (Figure 11).

8. Fastgr det nye gaskabel p hjre, bageste motormonteringssted ved hjlp af kabelklemmen og den eksisterende bolt, spndeskive og mtrik (Figure 10).



   Figure 10

   1. Kabelklemme
   2. Mtrik til hjre, bageste motormontering

9. Fastgr motoren p gearkassen ved hjlp af de mtrikker, der blev fjernet tidligere (Figure 8).

10. Stram alle motorens monteringsfastgrelsesanordninger.

11. Kobl ledningsnettet til sikkerhedsmodulet, og fr ledningsnettet op langs venstre side af hndtaget (Figure 11).

12. Monter motortndingen i konsollen, og kobl den til ledningsnettet (Figure 11).

    Note: Kobl ledningsnettet til timetlleren, hvis maskinen er udstyret med en.

13. St ledningsnettet p plads under konsoldkslet.

14. Monter den grnne jordledning ved hjlp af httebolten under brndstoftanken, og slut den rde ledning til motoren.

    Note: Pfr fedt (skin-over) p bolten og den jordede kabelskoklemme.

15. Hvis du bruger et nyt modulbeslag, skal du klemme ledningsnettet fast p det nye modulbeslag.

16. Fastgr kablerne og ledningsnettet til hndtagene med 4 nye kabelbnd (Figure 11).

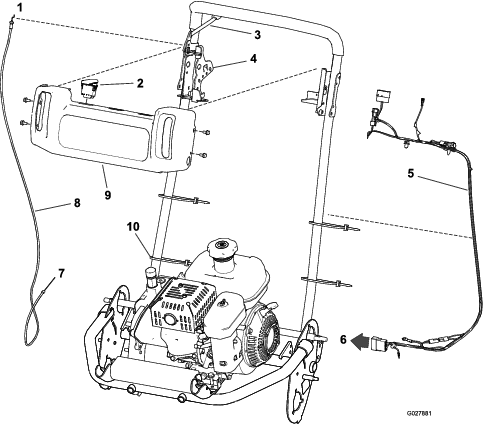

    Figure 11

    1. Tilslut til gashndtaget.
    2. Motortnding
    3. Gashndtag
    4. Traktionsbeslag
    5. Ledningsnet
    6. Tilslut til sikkerhedsmodulet.
    7. Tilslut til gashndtaget p motoren.
    8. Gaskabel
    9. Konsoldksel
    10. Kabelbnd

1. Smr maskinen iflge instruktionerne i betjeningsvejledningen.

2. Fyld gearhuset med olie iflge instruktionerne i betjeningsvejledningen.

3. Fyld motorens krumtaphus med olie iflge instruktionerne i betjeningsvejledningen.

4. Tilslutning af batteriet.

5. Indstil motorhastigheden i henhold til flgende specifikationer:

   Hj tomgangshastighed (uden last)	3275 til 3475o/m.
   Lav tomgangshastighed (uden last)	1465 til 1715o/m.
