Kit de cablagem da alimentao

Model No. 138-2996-Serial No. and Up

Instalação

Preparao da mquina

Cuidado

Se deixar a chave na ignio, algum pode ligar acidentalmente o motor e feri-lo a si ou s pessoas que se encontrarem prximo da mquina.

Retire a chave da ignio antes de efetuar qualquer manuteno.

  1. Estacione a mquina numa superfcie plana.

  2. Engate o travo de mo.

  3. Baixe as unidades de corte.

  4. Desligue o motor e retire a chave.

Avaliao da mquina

Abertura do capot

Destranque e abra o capot (Figure 1).

g252887

Figure 1

Elevao do banco do operador

Destranque o banco e incline-o para a frente (Figure 2).

g253100

Figure 2

Remoo do painel traseiro

  1. Abra os trincos no painel traseiro (Figure 3).

    g253098

    Figure 3

    1. Trinco
    2. Painel traseiro
    3. Canal transversal

  2. Retire o painel traseiro da mquina (Figure 3).

Desligao dos cabos da bateria

Aviso

Os terminais da bateria e as ferramentas de metal podero provocar curto-circuitos noutros componentes do veculo, produzindo fascas.

  • Quando retirar ou montar a bateria, no toque com os terminais da bateria noutras peas metlicas da mquina.

  • No deixe as ferramentas de metal entrar em curto-circuito com os terminais da bateria e peas metlicas da mquina.

  • Mantenha sempre a cinta da bateria na posio correta de modo a proteger e manter a bateria bem fixa.

Aviso

As fascas eltricas podem provocar uma exploso dos gases da bateria, resultando em leses.

A ligao incorreta dos cabos da bateria pode danificar o veculo e os cabos, produzindo fascas.

  • Desligue sempre o cabo negativo (preto) da bateria antes de desligar o cabo positivo (vermelho).

  • Ligue sempre o cabo positivo (vermelho) da bateria antes de ligar o cabo negativo (preto).

  1. Retire o cabo negativo da bateria do polo (Figure 4).

    g253131

    Figure 4

    1. Cabo negativo da bateria
    2. Cabo positivo da bateria

  2. Levante o isolamento e retire o cabo positivo da bateria do polo (Figure 4).

Preparao da cablagem da alimentao

Peças necessárias para este passo:

Cablagem da alimentao1
Fusvel (10A)1
Fusvel maxi (60A)1
Solenoide1

  1. Insira o fusvel maxi (60A) no porta-fusveis grande de duas ranhuras, na cablagem da alimentao (Figure 5).

    g253152

    Figure 5

    1. Fusvel maxi (60A)
    2. Solenide
    3. Conector de quatro ranhuras (cablagem da alimentao)
    4. Tampa (porta-fusveis pequeno)
    5. Fusvel (10 A)
    6. Porta-fusveis pequeno (cablagem da alimentao)
    7. Porta-fusveis de duas ranhuras (cablagem da alimentao)

  2. Retire a tampa do porta-fusveis pequeno (Figure 5).

  3. Insira o fusvel (10A) no porta-fusveis e coloque a tampa (Figure 5).

  4. Insira o solenoide no conector de quatro ranhuras (Figure 5).

Encaminhamento e ligao da cablagem da alimentao

g253010

Figure 6

  1. Conector de terminal de patilha
  2. Cablagem da alimentao

  1. No lado esquerdo da mquina, encaminhe o ramal da cablagem da alimentao com o conector de terminal de patilha em direo frente do motor e ao tubo da barra de segurana inferior (Figure 7).

    g253099

    Figure 7

    1. Tubo da barra de segurana inferior
    2. Ramal com conector de terminal de patilha (cablagem da alimentao)
    3. Ramal com conectores de dois pinos, de um s pino e de oito tomadas (cablagem da alimentao)
    4. Tubo de apoio do radiador

  2. Encaminhe o ramal da cablagem da alimentao com o conector de terminal de patilha ao longo do canal transversal e em direo ao painel de acesso para a tampa do painel de controlo (Figure 8).

    g253243

    Figure 8

    1. Conector de terminal de patilha
    2. Cablagem da alimentao
    3. Canal transversal
    4. Conectores de dois pinos, de um s pino e de oito tomadas

  3. Encaminhe o ramal da cablagem da alimentao com os conectores de dois pinos, de um s pino e oito tomadas ao longo do tubo da barra de segurana inferior e para cima para o tubo de apoio (Figure 7).

  4. Encaminhe os dois terminais em anel em direo aos grampos nos cabos da bateria (Figure 9).

    g253009

    Figure 9

    1. Terminais em anel (cablagem da alimentao)

  5. Encaminhe a cablagem da alimentao com o conector de duas tomadas e fios preto e azul para a bomba do depsito de lquido de lavagem (Figure 10 ou Figure 11).

    g253239

    Figure 10

    Modelo 30495

    1. Bomba (depsito do lquido de lavagem)
    2. Conector de duas tomadas (ramal da cablagem da alimentao – fios preto e azul)
    g253240

    Figure 11

    Modelo 30695

    1. Conector de duas tomadas (ramal da cablagem da alimentao – fios preto e azul)
    2. Bomba (depsito do lquido de lavagem)

Ligao da cablagem da alimentao mquina

Remoo da cobertura do painel de controlo

  1. Abra o trinco da cobertura do painel de controlo (Figure 12).

    g253242

    Figure 12

    1. Cobertura do painel de controlo
    2. Trincos

  2. Desloque a placa o suficiente para aceder cablagem da mquina (Figure 12).

Ligao do fio da cablagem da alimentao

Ligue o ramal da cablagem da alimentao com o conector de terminal de patilha (fio verde) ao conector isolado de tomada nica da cablagem da mquina (fio cor-de-rosa do bloco de fusveis), tal como ilustrado na Figure 13.

g253238

Figure 13

  1. Conector de terminal de patilha (cablagem da alimentao)
  2. Conector isolado de tomada nica (cablagem da mquina)

Colocao da cobertura do painel de controlo

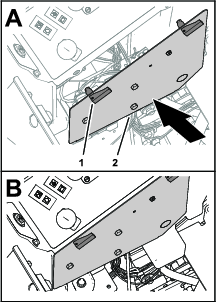

  1. Alinhe os trincos da cobertura com os orifcios no painel de controlo (Figure 14).

    g253241

    Figure 14

  2. Prenda a cobertura (Figure 14).

Instalao dos terminais em anel nos cabos da bateria

  1. Nos cabos da bateria positivo e negativo, retire as porcas do grampo da bateria do lado curto dos parafusos do grampo da bateria (Figure 15).

    g253096

    Figure 15

    1. Porca do grampo da bateria
    2. Terminal em anel (fio vermelho)
    3. Grampo da bateria (cabo positivo da bateria)
    4. Grampo da bateria (cabo negativo da bateria)
    5. Terminal em anel (fio preto)

  2. Monte o terminal em anel da cablagem da alimentao com o fio preto no parafuso do grampo da bateria para o cabo negativo da bateria, com uma porca de grampo da bateria (Figure 15).

  3. Monte o terminal em anel da cablagem da alimentao com o fio vermelho no parafuso do grampo da bateria para o cabo positivo da bateria, com uma porca de grampo da bateria (Figure 15).

Note: No monte os cabos da bateria na mquina. Ligar a bateria mais tarde.

Ligao da cablagem da alimentao cablagem do toldo opcional

Ligue o conector de dois pinos da cablagem do toldo ao conector de duas tomadas da cablagem da alimentao (Figure 16).

g253299

Figure 16

  1. Conector de dois pinos (cablagem do toldo)
  2. Conector de duas tomadas (cablagem da alimentao)

Ligao da cablagem da alimentao aos componentes de cabina Polar Trac opcionais

  1. Ligue a cablagem da alimentao bomba do depsito de lquido de lavagem e fixe o ramal da cablagem mquina. Consulte o Manual do utilizador da cabina Polar Trac.

  2. Ligue a cablagem da alimentao cablagem da cabina. Consulte o Manual do utilizador da cabina Polar Trac.

Fixao da cablagem da alimentao

Peças necessárias para este passo:

Braadeira de cabos 6

Fixao da cablagem

  1. Na cobertura do painel de controlo, fixe a cablagem da alimentao cablagem da mquina usando uma braadeira de cabos, conforme ilustrado na Figure 17.

    g253235

    Figure 17

    1. Braadeira de cabos
    2. Frente da mquina

  2. Sob o canal transversal, fixe a cablagem da alimentao cablagem da mquina com duas braadeiras de cabos, conforme ilustrado na Figure 18.

    g253236

    Figure 18

    1. Frente da mquina
    2. Canal transversal
    3. Braadeiras de cabos

  3. Sobre o motor, fixe a cablagem da alimentao ao tubo de apoio do radiador, conforme ilustrado na Figure 19.

    g253237

    Figure 19

    1. Cablagem da alimentao
    2. Braadeira de cabos
    3. Tubo de apoio do radiador

Junta num feixe os fios da bomba de lavagem

Mquinas com a cabina Polar Trac opcional

  1. Junte num feixe os fios da bomba de lavagem do ramal da cablagem da alimentao sem utilizar, conforme ilustrado na Figure 20.

    g253268

    Figure 20

    1. Braadeira de cabos
    2. Conector de duas tomadas (ramal da cablagem da alimentao – fios preto e azul)

  2. Prenda os fios com uma braadeiras de cabos (Figure 20).

Ligao da bateria

Aviso

As fascas eltricas podem provocar uma exploso dos gases da bateria, resultando em leses.

A ligao incorreta dos cabos da bateria pode danificar o veculo e os cabos, produzindo fascas.

  • Desligue sempre o cabo negativo (preto) da bateria antes de desligar o cabo positivo (vermelho).

  • Ligue sempre o cabo positivo (vermelho) da bateria antes de ligar o cabo negativo (preto).

  1. Coloque o cabo negativo da bateria no polo negativo (Figure 21).

    g253097

    Figure 21

    1. Cabo positivo da bateria
    2. Cabo negativo da bateria

  2. Aperte a porca do grampo da bateria com 20 a 25 N∙m.

  3. Coloque o cabo positivo da bateria no polo positivo (Figure 21).

  4. Aperte a porca do grampo da bateria com 20 a 25 N∙m.

  5. Coloque o isolamento sobre o polo positivo da bateria (Figure 21).

Instalao do painel traseiro, descida o banco e fechamento do capot

Colocao do painel traseiro

  1. Alinhe as duas patilhas na parte inferior do painel traseiro flange do suporte do banco (Figure 22).

    g253302

    Figure 22

    1. Trinco
    2. Orifcio (canal transversal)
    3. Patilhas (painel traseiro)
    4. Flange (suporte do banco)

  2. Alinhe os trincos no painel traseiro aos orifcios no canal transversal (Figure 22).

  3. Prenda o painel ao canal com os trs trincos (Figure 22).

Descida do banco do operador

Liberte a barra de apoio do banco e desa-o at fixar (Figure 23).

g253303

Figure 23

Fechamento do capot

Feche o capot e fixe-o com os trincos (Figure 24).

g253301

Figure 24
