Strmkablagesats

Model No. 138-2996-Serial No. and Up

Montering

Frbereda maskinen

Var försiktig

Om du lmnar nyckeln i tndningslset kan ngon starta motorn av misstag och skada dig eller ngon annan person allvarligt.

Ta ut nyckeln ur tndningslset innan du utfr ngot underhll.

  1. Parkera maskinen p en plan yta.

  2. Koppla in parkeringsbromsen.

  3. Snk klippenheterna.

  4. Stng av motorn och ta ut nyckeln.

Komma t maskinen

ppna motorhuven

Ls upp och ppna motorhuven (Figure 1).

g252887

Figure 1

Hja frarstet

Lossa frarstet och luta det framt (Figure 2).

g253100

Figure 2

Ta bort bakpanelen

  1. ppna sprrhakarna p bakpanelen (Figure 3).

    g253098

    Figure 3

    1. Sprrhake
    2. Bakpanel
    3. Korskanal

  2. Ta bort bakpanelen frn maskinen (Figure 3).

Lossa batterikablarna

Varning

Batteripolerna eller verktyg av metall kan kortslutas mot maskinkomponenter i metall och orsaka gnistor.

  • Vid avlgsnande eller installation av batteriet fr du inte lta batterianslutningarna komma i kontakt med ngra av maskinens metalldelar.

  • Lt inte metallverktyg kortslutas mellan batterianslutningarna och maskinens metalldelar.

  • Hll alltid batteriremmen p plats fr att skydda och skra batteriet.

Varning

Elektriska gnistor kan f batterigaserna att explodera, vilket kan leda till personskador.

Felaktig dragning av batterikablarna kan skada maskinen och kablarna samt orsaka gnistor.

  • Lossa alltid batteriets minuskabel (svart) innan du lossar pluskabeln (rd).

  • Anslut alltid pluskabeln (rd) innan minuskabeln (svart) ansluts.

  1. Ta bort batteriets minuskabel frn batteripolen (Figure 4).

    g253131

    Figure 4

    1. Minuskabel
    2. Pluskabel

  2. Lyft upp isolatorn och ta bort batteriets pluskabel frn batteripolen (Figure 4).

Frbereda strmkablaget

Delar som behövs till detta steg:

Strmkablage1
Skring (10A)1
Maxiskring (60A)1
Elektromagnet1

  1. Stt i maxiskringen (60A) i den stora skringshllaren med tv uttag fr strmkablaget (Figure 5).

    g253152

    Figure 5

    1. Maxiskring (60A)
    2. Elektromagnet
    3. Kontaktdon med fyra uttag (strmkablage)
    4. Kpa (liten skringshllare)
    5. Skring (10A)
    6. Liten skringshllare (strmkablage)
    7. Skringshllare med tv uttag (strmkablage)

  2. Ta bort kpan frn den lilla skringshllaren (Figure 5).

  3. Stt i skringen (10A) i den lilla skringshllaren och montera kpan (Figure 5).

  4. Fr in elektromagneten i kontaktdonet med fyra uttag (Figure 5).

Dra och ansluta strmkablaget

g253010

Figure 6

  1. Flatstifthylsa
  2. Strmkablage

  1. Dra strmkablagedelen med flatstifthylsan p maskinens vnstra sida mot frmre delen av motorn och det nedre strtbgsrret (Figure 7).

    g253099

    Figure 7

    1. Nedre strtbgsrr
    2. Flakstifthylsdel (strmkablage)
    3. Kontakt med tv stift, kontakt med ett stift och kontaktdel med tta uttag (strmkablage)
    4. Kylarstdsrr

  2. Dra strmkablagedelen med flakstiftshylsan lngs korskanalen och mot tkomstpanelen fr kontrollpanelskyddet (Figure 8).

    g253243

    Figure 8

    1. Flatstifthylsa
    2. Strmkablage
    3. Korskanal
    4. Kontakt med tv stift, kontakt med ett stift och kontakt med tta uttag

  3. Dra strmkablagedelen med kontakten med tv stift, kontakten med ett stift och kontakten med tta uttag lngs det nedre strtbgsrret och uppt mot stdrret (Figure 7).

  4. Dra de tv ringkopplingarna mot klmmorna fr batterikablarna (Figure 9).

    g253009

    Figure 9

    1. Ringkopplingar (strmkablage)

  5. Dra strmkablagedelen med en svart kabel, en bl kabel och kontakten med tv uttag till pumpen av spolarvtsketanken (Figure 10 eller Figure 11).

    g253239

    Figure 10

    Modell 30495

    1. Pump (spolarvtsketank)
    2. Kontakt med tv uttag (strmkablagedel – svart kabel och bl kabel)
    g253240

    Figure 11

    Modell 30695

    1. Kontakt med tv uttag (strmkablagedel – svart kabel och bl kabel)
    2. Pump (spolarvtsketank)

Koppla strmkablaget till maskinen

Ta bort kontrollpanelskyddet

  1. Lossa kontrollpanelskyddet (Figure 12).

    g253242

    Figure 12

    1. Kontrollpanelskydd
    2. Sprrhakar

  2. Flytta frsiktigt panelen tillrckligt mycket int fr att komma t maskinkablaget (Figure 12).

Ansluta strmkablaget

Koppla strmkablagedelen med flakstiftshylsan (grn kabel) till maskinkablagets isolerade kontakt med ett uttag (rosa kabel – frn skringsblocket) enligt Figure 13.

g253238

Figure 13

  1. Flakstiftskylsa (strmkablage)
  2. Isolerad kontakt med ett uttag (maskinkablage)

Montera kontrollpanelskyddet

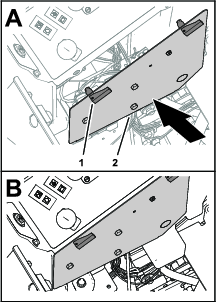

  1. Rikta in sprrhakarna p kontrollpanelskyddet med hlen i kontrollpanelen (Figure 14).

    g253241

    Figure 14

  2. Fst skyddet med sprrhakarna (Figure 14).

Montera ringkopplingarna p batterikablarna

  1. Ta bort batteriklmmans muttrar frn de korta sidorna av batteriklmmans skruvar p de positiva och negativa batterikablarna (Figure 15).

    g253096

    Figure 15

    1. Mutter fr batteriklmma
    2. Ringkoppling (rd kabel)
    3. Batteriklmma (pluskabel)
    4. Batteriklmma (minuskabel)
    5. Ringkoppling (svart kabel)

  2. Montera ringkopplingen fr strmkablaget med den svarta kabeln p batteriklmmans skruv fr minuskabeln med en av batteriklmmans muttrar (Figure 15).

  3. Montera ringkopplingen fr strmkablaget med den rda kabeln p batteriklmmans skruv fr pluskabeln med en av batteriklmmans muttrar (Figure 15).

Note: Montera inte batterikablarna p maskinen. Du ansluter batteriet i ett senare skede.

Koppla strmkablaget till solskrmskablaget (tillval)

Anslut solskrmskablagets kontakt med tvstift till kontakten med tvuttag p strmkablage (Figure 16).

g253299

Figure 16

  1. Kontakt med tv stift (solskrmskablage)
  2. Kontakt med tv uttag (strmkablage)

Ansluta strmkablaget till Polar Trac-hyttkomponenterna (tillval)

  1. Koppla strmkablaget till pumpen fr spolarvtsketanken och fst strmkablagedelen p maskinen. Se bruksanvisningen fr Polar Trac-hytten.

  2. Koppla strmkablaget till hyttkablaget. Se bruksanvisningen fr Polar Trac-hytten.

Fsta strmkablaget

Delar som behövs till detta steg:

Kabelband6

Fsta kablaget

  1. Fst strmkablaget till maskinkablaget vid kontrollpanelskyddet med kabelband enligt Figure 17.

    g253235

    Figure 17

    1. Kabelband
    2. Maskinens frmre del

  2. Fst strmkablaget till maskinkablaget under korskanalen med tv kabelband enligt Figure 18.

    g253236

    Figure 18

    1. Maskinens frmre del
    2. Korskanal
    3. Kabelband

  3. Fst strmkablaget till kylarstdsrret ovanfr motorn enligt Figure 19.

    g253237

    Figure 19

    1. Strmkablage
    2. Kabelband
    3. Kylarstdsrr

Samla ihop spolarpumpskablarna

Maskiner utan Polar Trac-hytten (tillval)

  1. Samla ihop den oanvnda strmkablagedelen fr spolarpumpkablarna enligt (Figure 20).

    g253268

    Figure 20

    1. Kabelband
    2. Kontakt med tv uttag (strmkablagedel – svart kabel och bl kabel)

  2. Fst kablarna med kabelband (Figure 20).

Ansluta batteriet

Varning

Elektriska gnistor kan f batterigaserna att explodera, vilket kan leda till personskador.

Felaktig dragning av batterikablarna kan skada maskinen och kablarna samt orsaka gnistor.

  • Lossa alltid batteriets minuskabel (svart) innan du lossar pluskabeln (rd).

  • Anslut alltid pluskabeln (rd) innan minuskabeln (svart) ansluts.

  1. Montera minuskabeln p minuspolen (Figure 21).

    g253097

    Figure 21

    1. Pluskabel
    2. Minuskabel

  2. Dra t batteriklmmans mutter till 20–25Nm.

  3. Montera pluskabeln p pluspolen (Figure 21).

  4. Dra t batteriklmmans mutter till 20–25Nm.

  5. Montera isolatorn ver pluspolen (Figure 21).

Montera bakpanelen, snka stet och stnga motorhuven

Montera bakpanelen

  1. Rikta in de tv flikarna lngst ned p bakpanelen med flnsen p stesstdet (Figure 22).

    g253302

    Figure 22

    1. Sprrhake
    2. Hl (korskanal)
    3. Flikar (bakpanel)
    4. Flns (stesstd)

  2. Rikta in sprrhakarna p bakpanelen med hlen i korskanalen (Figure 22).

  3. Fst panelen p kanalen med de tre sprrhakarna (Figure 22).

Snka frarstet

Slpp stesstttan och snk ner stet tills det lses p plats (Figure 23).

g253303

Figure 23

Stnga motorhuven

Stng motorhuven och ls den med sprrhakarna (Figure 24).

g253301

Figure 24
