Zestaw wizki zasilania

Model No. 138-2996-Serial No. and Up

Montaż

Przygotowanie maszyny

Ostrożnie

Jeli zostawisz kluczyk w stacyjce, kto moe przypadkowo uruchomi silnik i spowodowa powane obraenia ciaa operatora lub osb postronnych.

Przez przystpieniem do wykonywania jakichkolwiek czynnoci konserwacyjnych wyjmij kluczyk ze stacyjki.

  1. Zaparkuj maszyn na rwnym podou.

  2. Zacz hamulec postojowy.

  3. Opu zespoy tnce.

  4. Wycz silnik i wyjmij kluczyk ze stacyjki.

Dostp do maszyny

Otwieranie maski silnika

Odepnij zaczep i podnie mask (Figure 1).

g252887

Figure 1

Unoszenie fotela operatora

Odblokuj fotel operatora i przechyl go do przodu (Figure 2).

g253100

Figure 2

Zdejmowanie tylnego panelu

  1. Odepnij zatrzaski tylnego panelu (Figure 3).

    g253098

    Figure 3

    1. Zatrzask
    2. Tylny panel
    3. Kana poprzeczny

  2. Zdejmij tylny panel z maszyny (Figure 3).

Odczanie przewodw akumulatora

Ostrzeżenie

Zaciski akumulatora i metalowe narzdzia mog powodowa zwarcie z metalowymi podzespoami, wywoujc iskrzenie.

  • Podczas demontau lub montau akumulatora nie dopu, aby doszo do zetknicia si zaciskw akumulatora z metalowymi czciami maszyny.

  • Nie dopu, aby metalowe narzdzia spowodoway zwarcie midzy zaciskami akumulatora a metalowymi czciami maszyny.

  • Pasek mocujcy akumulator musi by zawsze zaoony, gdy chroni on i mocuje akumulator.

Ostrzeżenie

Iskry elektryczne mog spowodowa wybuch gazw akumulatorowych, co bdzie skutkowao obraeniami ciaa.

Nieprawidowe poprowadzenie przewodw akumulatora moe spowodowa uszkodzenie maszyny i przewodw z powodu iskrzenia.

  • Przed odczeniem dodatniego (czerwonego) przewodu naley zawsze odcza ujemny (czarny) przewd akumulatora.

  • Przed podczeniem ujemnego (czarnego) przewodu naley zawsze podczy dodatni (czerwony) przewd akumulatora.

  1. Odcz ujemny przewd akumulatora od bieguna akumulatora (Figure 4).

    g253131

    Figure 4

    1. Ujemny przewd akumulatora
    2. Dodatni przewd akumulatora

  2. Unie izolator i wyjmij dodatni przewd akumulatora z bieguna akumulatora (Figure 4).

Przygotowanie wizki zasilania

Części potrzebne do tej procedury:

Wizka zasilania1
Bezpiecznik (10A)1
Bezpiecznik maxi (60A)1
Cewka1

  1. W bezpiecznik maxi (60 A) do duego 2-gniazdowego uchwytu bezpiecznikowego wizki zasilania (Figure 5).

    g253152

    Figure 5

    1. Bezpiecznik maxi (60 A)
    2. Cewka
    3. Zcze 4-gniazdowe (wizka zasilania)
    4. Osona (may uchwyt bezpiecznika)
    5. Bezpiecznik (10A)
    6. May uchwyt bezpiecznikowy (wizka zasilania)
    7. 2-gniazdowy uchwyt bezpiecznikowy (wizka zasilania)

  2. Zdejmij oson maego uchwytu bezpiecznikowego (Figure 5).

  3. W bezpiecznik (10 A) do maego uchwytu bezpiecznikowego i za oson (Figure 5).

  4. W cewk do 4-gniazdowego zcza (Figure 5).

Prowadzenie i podczanie wizki zasilania

g253010

Figure 6

  1. Zcze zaciskowe
  2. Wizka zasilania

  1. Z lewej strony maszyny poprowad odgazienie wizki zasilania ze zczem zaciskowym w kierunku przedniej czci silnika i rury dolnego paka bezpieczestwa (Figure 7).

    g253099

    Figure 7

    1. Rura dolnego paka bezpieczestwa
    2. Odgazienie zcza zaciskowego (wizka zasilania)
    3. Odgazienie ze zczem 2-stykowym, zczem 1-stykowym i zczem 8-stykowym (wizka zasilania)
    4. Rura wsporcza chodnicy

  2. Poprowad odgazienie wizki zasilania ze zczem zaciskowym wzdu kanau poprzecznego i w kierunku pokrywy dostpowej pokrywy panelu sterowania (Figure 8).

    g253243

    Figure 8

    1. Zcze zaciskowe
    2. Wizka zasilania
    3. Kana poprzeczny
    4. Zcze 2-stykowe, zcze 1-stykowe, zcze 8-stykowe

  3. Poprowad odgazienie wizki zasilania ze zczem 2-stykowym, zczem 1-stykowym i zczem 8-stykowym rury dolnego paka bezpieczestwa i do gry w kierunku rury wsporczej (Figure 7).

  4. Poprowad 2 zaciski piercieniowe w kierunku zaciskw przewodw akumulatora (Figure 9).

    g253009

    Figure 9

    1. Zaciski piercieniowe (wizka zasilania)

  5. Poprowad odgazienie wizki zasilania z czarnym przewodem, niebieskim przewodem i zczem 2-stykowym do pompy zbiornika pynu do spryskiwaczy (Figure 10 lub Figure 11).

    g253239

    Figure 10

    Model 30495

    1. Pompa (zbiornik pynu do spryskiwaczy)
    2. Zcze 2-gniazdowe (odgazienie wizki zasilania – przewd czarny i przewd niebieski)
    g253240

    Figure 11

    Model 30695

    1. Zcze 2-gniazdowe (odgazienie wizki zasilania – przewd czarny i przewd niebieski)
    2. Pompa (zbiornik pynu do spryskiwaczy)

Podczanie wizki zasilania do maszyny

Demonta pokrywy panelu sterowania

  1. Odblokuj pokryw panelu sterowania (Figure 12).

    g253242

    Figure 12

    1. Pokrywa panelu sterowania
    2. Zatrzaski

  2. Ostronie przesu panel do wewntrz na tyle, aby umoliwi dostp do wizki przewodw maszyny (Figure 12).

Podczanie przewodu wizki zasilania

Podcz odgazienie wizki zasilania ze zczem zaciskowym (przewd zielony) do izolowanego 1-gniazdowego zcza wizki przewodw maszyny (przewd rowy – od bloku bezpiecznikw), jak przedstawiono na ilustracji Figure 13.

g253238

Figure 13

  1. Zcze zaciskowe (wizka zasilania)
  2. Izolowane 1-gniazdowe zcze (wizka przewodw maszyny)

Monta pokrywy panelu sterowania

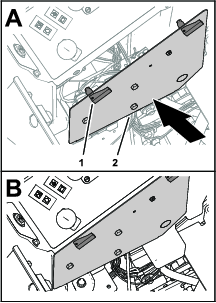

  1. Ustaw zatrzaski pokrywy panelu sterowania rwno z otworami w panelu sterowania (Figure 14).

    g253241

    Figure 14

  2. Przymocuj pokryw zatrzaskami (Figure 14).

Monta zaciskw piercieniowych na przewodach akumulatora

  1. Z dodatniego i ujemnego zacisku akumulatora odkr nakrtki zacisku akumulatora z krtkiej strony rub zacisku akumulatora (Figure 15).

    g253096

    Figure 15

    1. Nakrtka zacisku akumulatora
    2. Zacisk piercieniowy (przewd czerwony)
    3. Zacisk akumulatora (dodatni przewd akumulatora)
    4. Zacisk akumulatora (ujemny przewd akumulatora)
    5. Zacisk piercieniowy (przewd czarny)

  2. Zamontuj zacisk piercieniowy wizki zasilania. Czarny przewd zamontuj na rubie zacisku akumulatora ujemnego przewodu akumulatora – wykorzystaj nakrtk zacisku akumulatora (Figure 15).

  3. Zamontuj zacisk piercieniowy wizki zasilania. Czerwony przewd zamontuj na rubie zacisku akumulatora dodatniego przewodu akumulatora – wykorzystaj nakrtk zacisku akumulatora (Figure 15).

Note: Nie mocuj zaciskw akumulatora do maszyny. Akumulator podczysz na pniejszym etapie.

Podczanie wizki zasilania do wizki przewodw opcjonalnej osony przeciwsonecznej

Podcz 2-stykowe zcze wizki przewodw osony przeciwsonecznej do 2-stykowego zcza gniazdowego wizki zasilania (Figure 16).

g253299

Figure 16

  1. Zcze 2-stykowe (wizka przewodw osony przeciwsonecznej)
  2. Zcze 2-gniazdowe (wizka zasilania)

Podczanie wizki zasilania do opcjonalnych podzespow kabiny zestawu gsienic nienych Polar Trac.

  1. Podcz wizk zasilania do pompy zbiornika pynu do spryskiwaczy i przymocuj odgazienie wizki zasilania do maszyny; zapoznaj si z Instrukcj obsugi kabiny zestawu gsienic nienych Polar Trac.

  2. Podcz wizk zasilania do wizki przewodw kabiny; zapoznaj si z Instrukcj obsugi kabiny zestawu gsienic nienych Polar Trac.

Mocowanie wizki zasilania

Części potrzebne do tej procedury:

Opaska kablowa6

Mocowanie wizki

  1. Na pokrywie panelu sterowania przymocuj wizk zasilania do wizki przewodw maszyny za pomoc opaski kablowej, jak przedstawiono na ilustracji Figure 17.

    g253235

    Figure 17

    1. Opaska kablowa
    2. Przd maszyny

  2. Poniej kanau poprzecznego przymocuj wizk zasilania do wizki przewodw maszyny za pomoc 2 opasek kablowych, jak przedstawiono na ilustracji Figure 18.

    g253236

    Figure 18

    1. Przd maszyny
    2. Kana poprzeczny
    3. Opaski kablowe

  3. Powyej silnika przymocuj wizk zasilania do rury wsporczej chodnicy, jak przedstawiono na ilustracji Figure 19.

    g253237

    Figure 19

    1. Wizka zasilania
    2. Opaska kablowa
    3. Rura wsporcza chodnicy

Zwijanie przewodw pompy spryskiwacza

Maszyny bez opcjonalnej kabiny zestawu gsienic nienych Polar Trac

  1. Zwi niewykorzystywane odgazienie wizki zasilania przewodw pompy spryskiwacza, jak przedstawiono na ilustracji (Figure 20).

    g253268

    Figure 20

    1. Opaska kablowa
    2. Zcze 2-gniazdowe (odgazienie wizki zasilania – przewd czarny i przewd niebieski)

  2. Przymocuj przewody opask kablow (Figure 20).

Podczanie akumulatora

Ostrzeżenie

Iskry elektryczne mog spowodowa wybuch gazw akumulatorowych, co bdzie skutkowao obraeniami ciaa.

Nieprawidowe poprowadzenie przewodw akumulatora moe spowodowa uszkodzenie maszyny i przewodw z powodu iskrzenia.

  • Przed odczeniem dodatniego (czerwonego) przewodu naley zawsze odcza ujemny (czarny) przewd akumulatora.

  • Przed podczeniem ujemnego (czarnego) przewodu naley zawsze podczy dodatni (czerwony) przewd akumulatora.

  1. Podcz ujemny przewd akumulatora do ujemnego bieguna akumulatora (Figure 21).

    g253097

    Figure 21

    1. Dodatni przewd akumulatora
    2. Ujemny przewd akumulatora

  2. Dokr nakrtk zacisku akumulatora momentem od 20 do 25 N∙m.

  3. Podcz dodatni przewd akumulatora do dodatniego bieguna akumulatora (Figure 21).

  4. Dokr nakrtk zacisku akumulatora momentem od 20 do 25 N∙m.

  5. Za oson izolacyjn na dodatni biegun akumulatora (Figure 21).

Monta tylnego panelu, opuszczanie fotela i zamykanie maski

Monta tylnego panelu

  1. Ustaw 2 zaczepy w dolnej czci tylnego panelu rwno z konierzem wspornika fotela (Figure 22).

    g253302

    Figure 22

    1. Zatrzask
    2. Otwr (kana poprzeczny)
    3. Zaczepy (tylny panel)
    4. Konierz (wspornik fotela)

  2. Ustaw zatrzaski tylnego panelu rwno z otworami w kanale poprzecznym (Figure 22).

  3. Przymocuj panel do kanau 3 zatrzaskami (Figure 22).

Opuszczanie fotela operatora

Zwolnij drek podpory fotela i opu fotel a do cakowitego zatrzanicia (Figure 23).

g253303

Figure 23

Zamykanie maski

Zamknij mask i zabezpiecz j zatrzaskami (Figure 24).

g253301

Figure 24
