Voedingskabelboom

Model No. 138-2996-Serial No. and Up

Montage

De machine voorbereiden

Voorzichtig

Als u het sleuteltje in het contact laat, bestaat de kans dat iemand de motor per ongeluk start waardoor u of omstanders ernstig letsel kunnen oplopen.

Verwijder het sleuteltje uit het contact voordat u onderhoudswerkzaamheden uitvoert aan de machine.

  1. Parkeer de machine op een horizontaal oppervlak.

  2. Stel de parkeerrem in werking.

  3. Breng de maai-eenheden omlaag.

  4. Zet de motor af en haal het sleuteltje uit het contact.

Toegang tot de machine

De motorkap openen

Ontgrendel en open de motorkap (Figure 1).

g252887

Figure 1

Optillen van de bestuurdersstoel

Ontgrendel de bestuurdersstoel en kantel deze naar voren (Figure 2).

g253100

Figure 2

Verwijderen van het achterpaneel

  1. Maak de vergrendelingen van het achterpaneel los (Figure 3).

    g253098

    Figure 3

    1. Vergrendeling
    2. Achterpaneel
    3. Dwarsprofiel

  2. Neem het achterpaneel van de machine (Figure 3).

Losmaken van de accukabels

Waarschuwing

Accupolen of metalen gereedschappen kunnen kortsluiting maken met metalen onderdelen van de , waardoor vonken kunnen ontstaan.

  • Zorg ervoor dat bij het verwijderen of installeren van de accu de accupolen niet in aanraking komen met metalen onderdelen van de machine.

  • Voorkom dat metalen gereedschappen kortsluiting veroorzaken tussen de accupolen en metalen onderdelen van de machine.

  • Zorg ervoor dat de accuhouder altijd op zijn plaats zit om de accu te beschermen en vast te zetten.

Waarschuwing

Vonken kunnen accugassen tot ontploffing brengen en lichamelijk letsel veroorzaken.

Als accukabels verkeerd worden verbonden, kan dit schade aan de machine en de kabels tot gevolg hebben en vonken veroorzaken.

  • Maak altijd de minkabel (zwart) van de accu los voordat u de pluskabel (rood) losmaakt.

  • Sluit altijd de pluskabel (rood) van de accu aan voordat u de minkabel (zwart) aansluit.

  1. Koppel de minkabel los van de accupool (Figure 4).

    g253131

    Figure 4

    1. Minkabel van de accu
    2. Pluskabel van de accu

  2. Hef de isolatorkap op en koppel de pluskabel los van de accupool (Figure 4).

Voorbereiden van de voedingskabelboom

Benodigde onderdelen voor deze stap:

Voedingskabelboom1
Zekering (10A)1
Maxifuse (60A)1
Solenode1

  1. Plaats de Maxifuse (60 A) in de grote zekeringhouder van de voedingskabelboom, met 2 sleuven (Figure 5).

    g253152

    Figure 5

    1. Maxifuse (60 A)
    2. Solenode
    3. Connector met 4 sleuven (onderste kabelboom)
    4. Ka[ (kleine zekeringhouder)
    5. Zekering (10A)
    6. Kleine zekeringhouder (voedingskabelboom)
    7. Zekeringhouder met 2 sleuven (voedingskabelboom)

  2. Verwijder de kap van de kleine zekeringhouder (Figure 5).

  3. Plaats de zekering (10 A) in de kleine zekeringhouder en monteer de kap (Figure 5).

  4. Plaats de solenode in de connector met 4 sleuven (Figure 5).

Leiden en aansluiten van de voedingskabelboom

g253010

Figure 6

  1. Lipconnector
  2. Voedingskabelboom

  1. Aan de linkerkant van de machine: leid de aftakking van de voedingskabelboom met de lipconnector naar de voorkant van de machine en de onderste buis van de roll bar (Figure 7).

    g253099

    Figure 7

    1. Onderste buis van de roll bar
    2. Aftakking met lipconnector (voedingskabelboom)
    3. Connector met 2 pennen, connector met 1 pen, aftakking met 8 bussen (voedingskabelboom)
    4. Steunbuis van de radiateur

  2. Leid de aftakking van de voedingskabelboom met de lipconnector langs het dwarsprofiel en naar het toegangspaneel in de afdekking van het bedieningspaneel (Figure 8).

    g253243

    Figure 8

    1. Lipconnector
    2. Voedingskabelboom
    3. Dwarsprofiel
    4. Connector met 2 pennen, connector met 1 pen, aftakking met 8 pennen

  3. Leid de aftakking van de voedingskabelboom met de connector met 2 pennen, connector met 1 pen, aftakking met 8 pennen langs de onderste buis van de roll bar en naar boven, naar de steunbuis (Figure 7).

  4. Leid de 2 ringconnectors naar de accuklemmen (Figure 9).

    g253009

    Figure 9

    1. Ringconnectors (voedingskabelboom)

  5. Leid de aftakking van de voedingskabelboom met een zwarte draad, blauwe draad en connector met 2 bussen naar de pomp van de ruitensproeier tank (Figure 10 of Figure 11).

    g253239

    Figure 10

    Model 30495

    1. Pomp (ruitensproeier tank)
    2. Connector met 2 bussen (voedingskabelboom aftakking - zwarte draad en blauwe draad)
    g253240

    Figure 11

    Model 30695

    1. Connector met 2 bussen (voedingskabelboom aftakking - zwarte draad en blauwe draad)
    2. Pomp (ruitensproeier tank)

Aansluiten van de voedingskabelboom op de machine

Verwijderen van het deksel van het bedieningspaneel

  1. Ontgrendel het deksel van het bedieningspaneel (Figure 12).

    g253242

    Figure 12

    1. Deksel van het bedieningspaneel
    2. Vergrendelingen

  2. Beweeg het paneel voorzichtig naar binnen om de machinekabelboom te kunnen bereiken (Figure 12).

Aansluiten van de draad van de voedingskabelboom

Sluit de aftakking van de voedingskabelboom met de lipconnector (groene draad) aan op de gesoleerde connector met 1 bus van de machinekabelboom (roze draad - van het zekeringblok) zoals in Figure 13.

g253238

Figure 13

  1. Lipconnector (voedingskabelboom)
  2. Gesoleerde connector met 1 bus (machinekabelboom)

Monteren van het deksel van het bedieningspaneel

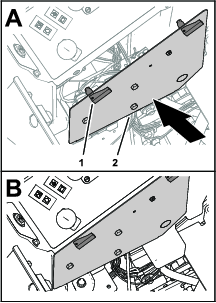

  1. Lijn de vergrendelingen van het bedieningspaneel deksel uit met de gaten in het bedieningspaneel (Figure 14).

    g253241

    Figure 14

  2. Zet het deksel vast met de vergrendelingen (Figure 14).

Verbinden van de ringconnectors met de accukabels

  1. Verwijder bij de min- en pluskabel de moeren van de accuklemmen van de korte zijde van de bouten van de accuklemmen (Figure 15).

    g253096

    Figure 15

    1. Moer van de accuklem
    2. Ringconnector (rode draad)
    3. Accuklem (plus-kabel van de accu)
    4. Accuklem (min-kabel van de accu)
    5. Ringconnector (zwarte draad)

  2. Monteer de ringconnector van de voedingskabelboom met de zwarte draad op de bout van de accuklem van de min-kabel van de accu, met moer van de accuklem (Figure 15).

  3. Monteer de ringconnector van de voedingskabelboom met de rode draad op de bout van de accuklem van de plus-kabel van de accu, met moer van de accuklem (Figure 15).

Note: Monteer de accukabels niet aan de machine. U gaat de accu in een latere stap aansluiten.

Aansluiten van de voedingskabelboom op de optionele kabelboom van het zonnescherm

Sluit de connector met 2 pennen van het zonnescherm aan op de connector met 2 bussen van de voedingskabelboom (Figure 16).

g253299

Figure 16

  1. Connector met 2 pennen (zonnescherm)
  2. Connector met 2 bussen (voedingskabelboom)

Aansluiten van de voedingskabelboom op de optionele Polar Trac Cabine onderdelen

  1. Sluit de voedingskabelboom aan op de pomp van de ruitensproeier tank en bevestig de voedingskabelboom op de machine; zie de Gebruikershandleiding van de Polar Trac cabine.

  2. Sluit de voedingskabelboom aan op de cabinekabelboom; zie de Gebruikershandleiding van de Polar Trac cabine.

Bevestigen van de voedingskabelboom

Benodigde onderdelen voor deze stap:

Kabelbinder6

Bevestigen van de voedingskabelboom

  1. Bij het bedieningspaneel deksel: bevestig de voedingskabelboom op de kabelboom van de machine met een kabelbinder zoals in Figure 17.

    g253235

    Figure 17

    1. Kabelbinder
    2. Voorzijde van de machine

  2. Onder het dwarsprofiel: bevestig de voedingskabelboom op de kabelboom van de machine met 2 kabelbinders zoals in Figure 18.

    g253236

    Figure 18

    1. Voorzijde van de machine
    2. Dwarsprofiel
    3. Kabelbinders

  3. Boven de motor: bevestig van de voedingskabelboom op de steunbuis van de radiateur zoals in Figure 19.

    g253237

    Figure 19

    1. Voedingskabelboom
    2. Kabelbinder
    3. Steunbuis van de radiateur

Bundelen van de kabels van de ruitensproeier pomp

Machines zonder de optionele Polar Trac cabine

  1. Vorm de ongebruikte kabels van de voedingskabelboom voor de ruitensproeier pomp tot een bundel zoals in (Figure 20).

    g253268

    Figure 20

    1. Kabelbinder
    2. Connector met 2 bussen (voedingskabelboom aftakking - zwarte draad en blauwe draad)

  2. Zet de kabels vast met een kabelbinder (Figure 20).

De accu aansluiten

Waarschuwing

Vonken kunnen accugassen tot ontploffing brengen en lichamelijk letsel veroorzaken.

Als accukabels verkeerd worden verbonden, kan dit schade aan de machine en de kabels tot gevolg hebben en vonken veroorzaken.

  • Maak altijd de minkabel (zwart) van de accu los voordat u de pluskabel (rood) losmaakt.

  • Sluit altijd de pluskabel (rood) van de accu aan voordat u de minkabel (zwart) aansluit.

  1. Sluit de minkabel aan op de negatieve pool van de accu (Figure 21).

    g253097

    Figure 21

    1. Pluskabel van de accu
    2. Minkabel van de accu

  2. Trek de moer van de accuklem aan met 20 tot 25 N∙m.

  3. Sluit de pluskabel aan op de positieve pool van de accu (Figure 21).

  4. Trek de moer van de accuklem aan met 20 tot 25 N∙m.

  5. Plaats de isolatie over de positieve pool van de accu (Figure 21).

Monteren van het achterpaneel, laten zakken van de bestuurdersstoel, en sluiten van de motorkap

Monteren van het achterpaneel

  1. Lijn 2 nokken onderaan het achterpaneel uit met de flens van de ondersteuning van de bestuurdersstoel (Figure 22).

    g253302

    Figure 22

    1. Vergrendeling
    2. Gat (dwarsprofiel)
    3. Nokken (achterpaneel)
    4. Flens (ondersteuning bestuurdersstoel)

  2. Lijn de vergrendelingen van het achterpaneel uit met de gaten in het dwarsprofiel (Figure 22).

  3. Zet het paneel vast op het profiel met de 3 vergrendelingen (Figure 22).

Laten zakken van de bestuurdersstoel

Maak de steunstang van de bestuurdersstoel los en laat de stoel zakken totdat deze vergrendelt (Figure 23).

g253303

Figure 23

Sluiten van de motorkap

Sluit de motorkap en zet deze vast met de vergrendelingen (Figure 24).

g253301

Figure 24
