Strmfastspennersett

Model No. 138-2996-Serial No. and Up

Montering

Klargjre maskinen

Forsiktig

Hvis du lar nkkelen st i tenningsbryteren, kan noen utilsiktet starte motoren, noe som kan pfre deg eller andre alvorlige skader.

Fjern nkkelen fra tenningsbryteren fr du begynner med eventuelt vedlikeholdsarbeid.

  1. Parker maskinen p en jevn flate.

  2. Sett p parkeringsbremsen.

  3. Senk klippeenhetene.

  4. Sl av motoren og ta ut nkkelen.

Tilgang til maskinen

pne panseret

Ls opp og pne panseret (Figure 1).

g252887

Figure 1

Heve frerplattformen

Ls opp setet og vipp det forover (Figure 2).

g253100

Figure 2

Fjerne bakhjulet

  1. pne lsene p bakpanelet (Figure 3).

    g253098

    Figure 3

    1. Ls
    2. Bakpanel
    3. Tverrkanal

  2. Fjern sidepanelet fra maskinen (Figure 3).

Koble fra batterikablene

Advarsel

Batteriklemmene eller metallverkty kan kortslutte mot metallkomponenter og forrsake gnister.

  • Nr du fjerner eller monterer batteriet, m du passe p at batteripolene ikke berrer metalldeler p maskinen.

  • La ikke metallverkty kortslutte mellom batteripolene og metalldeler p maskinen.

  • Srg for at batteristroppen alltid er p plass, for beskytte og sikre batteriet.

Advarsel

Elektriske gnister kan fre til at batterigassene eksploderer, noe som kan forrsake personskade.

Feilaktig ruting av batterikabler kan skade maskinen og kablene, og forrsake gnister.

  • Koble alltid fra den negative (svarte) batterikabelen fr du kobler fra den positive (rde) kabelen.

  • Koble alltid til den positive (rde) batterikabelen fr du setter p den negative (svarte) kabelen.

  1. Fjern den negative batterikabelen fra polen p batteriet (Figure 4).

    g253131

    Figure 4

    1. Negativ batterikabel
    2. Positiv batterikabel

  2. Lft isolatoren og koble den positive batterikabelen fra batteriet (Figure 4).

Klargjre strmfastspenneren

Deler som er nødvendige for dette trinnet:

Strmfastspenner1
Sikring (10A)1
Maxi-sikring (60A)1
Solenoid1

  1. Sett maxi-sikringen (60 A) inn i strmfastspennerens store tospors sikringsholder (Figure 5).

    g253152

    Figure 5

    1. Maxi-sikring (60 A)
    2. Solenoid
    3. Firespors kontakt (strmledningssats)
    4. Deksel (liten sikringsholder)
    5. Sikring (10 A)
    6. Liten sikringsholder (strmfastspenner)
    7. Tospors sikringsholder (strmfastspenner)

  2. Fjern dekselet fra den lille sikringsholderen (Figure 5).

  3. Sett sikringen (10 A) i den lille sikringsholderen og monter dekselet (Figure 5).

  4. Sett solenoiden i firesporskontakten (Figure 5).

Plassere og koble til strmfastspenneren

g253010

Figure 6

  1. Tappterminalkontakt
  2. Strmfastspenner

  1. P venstre side av maskinen, fr ledningssatsgrenen med tappterminalkontakten mot fronten av motoren og det nedre veltebylerret (Figure 7).

    g253099

    Figure 7

    1. Nedre veltebylerr
    2. Tappterminalkontaktforgrening (strmledningssats)
    3. Forgrening for kontakt med to pinner, kontakt med enkeltpinne og kontakt med tte pinner (strmledningssats)
    4. Radiatorsttterr

  2. Fr strmledningssatsforgreneningen med tappterminalkoblingen langs tverrkanalen og mot tilgangspanelet for kontrollpaneldekslet (Figure 8).

    g253243

    Figure 8

    1. Tappterminalkontakt
    2. Strmfastspenner
    3. Tverrkanal
    4. Kontakt med to pinner, kontakt med enkeltpinne og kontakt med tte pinner

  3. Fr strmledningssatsforgreneningen med topinnekontakten, enkeltpinnekontakten og ttesokkelkontakten langs det nedre veltebylerret og oppover mot sttterret (Figure 7).

  4. Fr de to ringterminalene mot klemmene til batterikablene (Figure 9).

    g253009

    Figure 9

    1. Ringterminaler (strmfastspenner)

  5. Fr strmledningssatsforgreneningen med en svart ledning, bl ledning og kontakt med to sokler, til pumpen av vindusspylertanken (Figure 10 eller Figure 11).

    g253239

    Figure 10

    Modell 30495

    1. Pumpe (vindusspylertank)
    2. Kontakt med to sokler (strmledningssatsforgreneningen – svart ledning og bl ledning)
    g253240

    Figure 11

    Modell 30695

    1. Kontakt med to sokler (strmledningssatsforgreneningen – svart ledning og bl ledning)
    2. Pumpe (vindusspylertank)

Koble strmfastspenneren til maskinen

Fest dekslet til kontrollpanelet

  1. Fjern kontrollpaneldekslet (Figure 12).

    g253242

    Figure 12

    1. Kontrollpaneldeksel
    2. Lser

  2. Flytt panelet forsiktig innover til det er plass til maskinledningssatsen (Figure 12).

Koble til strmfastspennerens ledning

Koble strmfastspennerforgreningen med tappterminalkontakten (grnn ledning) inn i maskinledningssatsens isolerte enkeltsokkelkobling (rosa ledningen – fra sikringsblokken) som vist i Figure 13.

g253238

Figure 13

  1. Tappterminalkontakt (strmledningssats)
  2. Isolert enkeltsokkelkontakt (maskinledningssats)

Fest dekslet til kontrollpaneldekselet

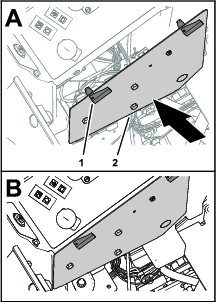

  1. Innrett lsene p kontrollpaneldekslet med hullene i kontrollpanelet (Figure 14).

    g253241

    Figure 14

  2. Fest dekselet med lsene (Figure 14).

Montere ringklemmene til batterikablene

  1. Ved den positive og negative batterikabelen, fjern batteriklemmemutterne fra kortsiden av batterifesteboltene (Figure 15).

    g253096

    Figure 15

    1. Batterifestemuttere
    2. Ringklemme (rd ledning)
    3. Batterifestebolt (positiv batterikabel)
    4. Batterifestebolt (negativ batterikabel)
    5. Ringklemme (svart ledning)

  2. Monter strmfastspennerens ringklemme med den rde ledningen til batterifestebolten for den negative batterikabelen med en batterifestemutter (Figure 15).

  3. Monter strmfastspennerens ringklemme med den rde ledningen til batterifestebolten for den positive batterikabelen med en batterifestemutter (Figure 15).

Note: Ikke monter batterikablene til maskinen. Batteriet kobles til i et senere trinn.

Koble strmfastspenneren til den valgfrie solskjermens ledningssats

Koble solskjermledningssatsens kontakt med to pinner til strmfastspennerens kontakt med to sokler (Figure 16).

g253299

Figure 16

  1. Kontakt med to pinner (solskjermens ledningssats)
  2. Kontakt med to sokler (strmfastspenner)

Koble strmfastspenneren til det valgfrie Polar Trac-frerhusets komponenter

  1. Koble strmfastspenneren til pumpen for vindusspylertanken og fest strmfastspennerforgreningen til maskinen. Se Brukerhndbok for Polar Trac-frerhus.

  2. Koble strmfastspenneren til frerhusledningssatsen. Se Brukerhndbok for Polar Trac-frerhus.

Feste strmfastspenneren

Deler som er nødvendige for dette trinnet:

Kabelfeste6

Feste ledningssatsen

  1. P kontrollpaneldekselet fester du strmfastspenneren til maskinens ledningssats med et kabelfeste som vist i Figure 17.

    g253235

    Figure 17

    1. Kabelfeste
    2. Foran p maskinen

  2. Under tverrkanalen fester du strmfastspenneren til maskinens ledningssats med to kabelfester som vist i Figure 18.

    g253236

    Figure 18

    1. Foran p maskinen
    2. Tverrkanal
    3. Kabelfester

  3. Over motoren fester du strmfastspenneren til radiatorsttterret, som vist i Figure 19.

    g253237

    Figure 19

    1. Strmfastspenner
    2. Kabelfeste
    3. Radiatorsttterr

Bunte vindusspylerpumpeledningene

Maskiner uten valgfritt Polar Trac-frerhus

  1. Bunt sammen vindusspylerpumpeledningenes ubrukte strmfastspennerforgrening som vist i (Figure 20).

    g253268

    Figure 20

    1. Kabelfeste
    2. Kontakt med to sokler (strmledningssatsforgreneningen – svart ledning og bl ledning)

  2. Fest ledningene med et kabelfeste (Figure 20).

Koble til batteriet

Advarsel

Elektriske gnister kan fre til at batterigassene eksploderer, noe som kan forrsake personskade.

Feilaktig ruting av batterikabler kan skade maskinen og kablene, og forrsake gnister.

  • Koble alltid fra den negative (svarte) batterikabelen fr du kobler fra den positive (rde) kabelen.

  • Koble alltid til den positive (rde) batterikabelen fr du setter p den negative (svarte) kabelen.

  1. Monter den negative batterikabelen p den negative batteripolen (Figure 21).

    g253097

    Figure 21

    1. Positiv batterikabel
    2. Negativ batterikabel

  2. Trekk til batterifestemutterne med et moment p 20–25Nm.

  3. Monter den positive batterikabelen p den positive batteripolen (Figure 21).

  4. Trekk til batterifestemutterne med et moment p 20–25Nm.

  5. Monter isolatoren over den positive batteripolen (Figure 21).

Montere bakre panel, senke setet og lukke panseret

Monterer bakpanelet

  1. Innrett de to tappene nederst p bakpanelet med flensen til setesttten (Figure 22).

    g253302

    Figure 22

    1. Ls
    2. Hull (bakre tverrkanal)
    3. Tapper (bakpanel)
    4. Flens (setesttte)

  2. Innrett lsene p det bakre panelet med hullene i tverrkanalen (Figure 22).

  3. Fest panelet til kanalen med de tre lsene (Figure 22).

Senke frersetet

Frigjr setets stttestang, og senk setet til det lses godt p plass (Figure 23).

g253303

Figure 23

Lukke panseret

Lukk panseret, og fest det med lsene (Figure 24).

g253301

Figure 24
