Kit cablaggio di alimentazione

Model No. 138-2996-Serial No. and Up

Preparazione

Preparazione della macchina

Attenzione

Se lasciate la chiave nell'interruttore di accensione, qualcuno potrebbe accidentalmente avviare il motore e ferire gravemente voi o gli astanti.

Togliete la chiave dall'interruttore di accensione prima di ogni intervento di manutenzione.

  1. Parcheggiate la macchina su terreno pianeggiante.

  2. Inserite il freno di stazionamento.

  3. Abbassate gli apparati di taglio.

  4. Spegnete il motore ed estraete la chiave.

Accesso alla macchina

Apertura del cofano

Sbloccate e aprite il cofano (Figure 1).

g252887

Figure 1

Sollevamento del sedile dell'operatore

Sbloccate il sedile dell'operatore e inclinatelo in avanti (Figure 2).

g253100

Figure 2

Rimozione del pannello posteriore

  1. Aprite i fermi del pannello posteriore (Figure 3).

    g253098

    Figure 3

    1. Fermo
    2. Pannello posteriore
    3. Canale trasversale

  2. Rimuovete il pannello posteriore dalla macchina (Figure 3).

Scollegamento dei cavi della batteria

Avvertenza

I morsetti della batteria e gli attrezzi metallici possono creare cortocircuiti contro i componenti metallici e provocare scintille.

  • In sede di rimozione o montaggio della batteria, impedite ai morsetti di toccare le parti metalliche della macchina.

  • Non lasciate che gli attrezzi metallici creino cortocircuiti fra i morsetti della batteria e le parti metalliche della macchina.

  • Tenete sempre la cinghia della batteria in posizione per proteggere e fissare la batteria.

Avvertenza

Scintille elettriche possono far esplodere i gas della batteria, provocando lesioni personali.

In caso di errato percorso dei cavi della batteria, la macchina ed i cavi possono venire danneggiati e causare scintille.

  • Scollegate sempre il cavo negativo (nero) della batteria prima di quello positivo (rosso).

  • Collegate sempre il cavo positivo (rosso) della batteria prima di quello negativo (nero).

  1. Rimuovete il cavo negativo della batteria dal polo della batteria (Figure 4).

    g253131

    Figure 4

    1. Cavo negativo della batteria
    2. Cavo positivo della batteria

  2. Sollevate l’isolamento e rimuovete il cavo positivo della batteria dal polo della batteria (Figure 4).

Preparazione del cablaggio di alimentazione

Parti necessarie per questa operazione:

Cablaggio di alimentazione1
Fusibile (10A)1
Maxi fusibile (60A)1
Solenoide1

  1. Inserire il maxi fusibile (60 A) nel portafusibili grande a 2 prese del cablaggio di alimentazione (Figure 5).

    g253152

    Figure 5

    1. Maxi fusibile (60 A)
    2. Solenoide
    3. Connettore a 4 prese (cablaggio di alimentazione)
    4. Coperchio (portafusibili piccolo)
    5. Fusibile (10A)
    6. Portafusibili piccolo (cablaggio di alimentazione)
    7. Portafusibili a 2 prese (cablaggio di alimentazione)

  2. Rimuovete il coperchio dal portafusibili piccolo (Figure 5).

  3. Inserite il fusibile (10 A) nel portafusibili piccolo e montate il coperchio (Figure 5).

  4. Inserite il solenoide nel connettore a 4 prese (Figure 5).

Disposizione e collegamento del cablaggio di alimentazione

g253010

Figure 6

  1. Connettore del terminale ad alette
  2. Cablaggio di alimentazione

  1. Sul lato sinistro della macchina, disponete la diramazione del cablaggio di alimentazione con il connettore del terminale ad alette verso la parte anteriore del motore e il tubo del roll-bar inferiore (Figure 7).

    g253099

    Figure 7

    1. Tubo del roll-bar inferiore
    2. Diramazione del connettore del terminale ad alette (cablaggio di alimentazione)
    3. Diramazione del connettore a 2 pin, del connettore a un pin e del connettore a 8 prese (cablaggio di alimentazione)
    4. Tubo di supporto del radiatore

  2. Disponete la diramazione del cablaggio di alimentazione con il connettore del terminale ad alette lungo il canale trasversale e verso il pannello di accesso per la copertura del quadro di comando (Figure 8).

    g253243

    Figure 8

    1. Connettore del terminale ad alette
    2. Cablaggio di alimentazione
    3. Canale trasversale
    4. Connettore a 2 pin, connettore a un pin e connettore a 8 prese

  3. Disponete la diramazione del cablaggio di alimentazione con il connettore a 2 pin, il connettore a un pin e il connettore a 8 prese lungo il tubo del roll-bar inferiore e verso l'alto, verso il tubo di supporto (Figure 7).

  4. Disponete i 2 terminali ad anello verso le fascette dei cavi della batteria (Figure 9).

    g253009

    Figure 9

    1. Terminali ad anello (cablaggio di alimentazione)

  5. Disponete la diramazione del cablaggio di alimentazione con un filo nero, un filo blu e un connettore a 2 prese alla pompa del serbatoio del detergente (Figure 10 o Figure 11).

    g253239

    Figure 10

    Modello 30495

    1. Pompa (serbatoio del detergente)
    2. Connettore a 2 prese (diramazione del cablaggio di alimentazione – filo nero e filo blu)
    g253240

    Figure 11

    Modello 30695

    1. Connettore a 2 prese (diramazione del cablaggio di alimentazione – filo nero e filo blu)
    2. Pompa (serbatoio del detergente)

Collegamento del cablaggio di alimentazione alla macchina

Rimozione della copertura del quadro di comando

  1. Sbloccate la copertura del quadro di comando (Figure 12).

    g253242

    Figure 12

    1. Copertura del quadro di comando
    2. Fermi

  2. Spostate il quadro con attenzione verso l'interno quanto basta per fornire accesso al cablaggio preassemblato della macchina (Figure 12).

Collegamento del filo del cablaggio di alimentazione

Collegate la diramazione del cablaggio di alimentazione con il connettore del terminale ad alette (filo verde) al connettore a una presa isolato del cablaggio preassemblato della macchina (filo rosa – proveniente dal portafusibili), come illustrato nella Figure 13.

g253238

Figure 13

  1. Connettore del terminale ad alette (cablaggio di alimentazione)
  2. Connettore a una presa isolato (cablaggio preassemblato della macchina)

Montaggio della copertura del quadro di comando

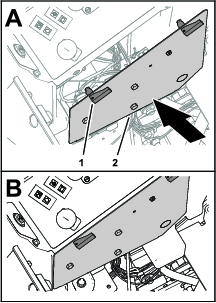

  1. Allineate i fermi della copertura del quadro di comando ai fori nel quadro di comando (Figure 14).

    g253241

    Figure 14

  2. Fissate la copertura con i fermi (Figure 14).

Montaggio dei terminali ad anello sui cavi della batteria

  1. In corrispondenza dei cavi positivo e negativo della batteria, rimuovete i dadi della fascetta della batteria dal lato corto dei bulloni della fascetta (Figure 15).

    g253096

    Figure 15

    1. Dado della fascetta della batteria
    2. Terminale ad anello (filo rosso)
    3. Fascetta della batteria (cavo positivo della batteria)
    4. Fascetta della batteria (cavo negativo della batteria)
    5. Terminale ad anello (filo nero)

  2. Montate il terminale ad anello del cablaggio di alimentazione con il filo nero sul bullone della fascetta della batteria per il cavo negativo della batteria con un dado della fascetta della batteria (Figure 15).

  3. Montate il terminale ad anello del cablaggio di alimentazione con il filo rosso sul bullone della fascetta della batteria per il cavo positivo della batteria con un dado della fascetta della batteria (Figure 15).

Note: Non collegate i cavi della batteria alla macchina. Collegherete la batteria in una fase successiva.

Collegamento del cablaggio di alimentazione al cablaggio del parasole opzionale

Collegate il connettore a 2 pin del cablaggio del parasole al connettore a 2 prese del cablaggio di alimentazione (Figure 16).

g253299

Figure 16

  1. Connettore a 2 pin (cablaggio del parasole)
  2. Connettore a 2 prese (cablaggio di alimentazione)

Collegamento del cablaggio di alimentazione ai componenti della cabina Polar Trac opzionali

  1. Collegate il cablaggio di alimentazione alla pompa per il serbatoio del detergente e fissate la diramazione del cablaggio di alimentazione alla macchina; fate riferimento al Manuale dell'operatore per la cabina Polar Trac.

  2. Collegate il cablaggio di alimentazione al cablaggio preassemblato della cabina; fate riferimento al Manuale dell'operatore per la cabina Polar Trac.

Fissaggio del cablaggio di alimentazione

Parti necessarie per questa operazione:

Fascetta per cavi6

Fissaggio del cablaggio

  1. Nella copertura del quadro di comando, fissate il cablaggio di alimentazione al cablaggio preassemblato della macchina con una fascetta per cavi, come illustrato nella Figure 17.

    g253235

    Figure 17

    1. Fascetta per cavi
    2. Parte anteriore della macchina

  2. Sotto il canale trasversale, fissate il cablaggio di alimentazione al cablaggio preassemblato della macchina con 2 fascette per cavi, come illustrato nella Figure 18.

    g253236

    Figure 18

    1. Parte anteriore della macchina
    2. Canale trasversale
    3. Fascette per cavi

  3. Sopra il motore, fissate il cablaggio di alimentazione al tubo di supporto del radiatore, come illustrato nella Figure 19.

    g253237

    Figure 19

    1. Cablaggio di alimentazione
    2. Fascetta per cavi
    3. Tubo di supporto del radiatore

Raggruppamento dei fili della pompa del detergente

Macchine senza cabina Polar Trac opzionale

  1. Raggruppate la diramazione inutilizzata del cablaggio di alimentazione per i fili della pompa del detergente, come illustrato nella Figure 20.

    g253268

    Figure 20

    1. Fascetta per cavi
    2. Connettore a 2 prese (diramazione del cablaggio di alimentazione – filo nero e filo blu)

  2. Fissate i fili con una fascetta per cavi (Figure 20).

Collegamento della batteria

Avvertenza

Scintille elettriche possono far esplodere i gas della batteria, provocando lesioni personali.

In caso di errato percorso dei cavi della batteria, la macchina ed i cavi possono venire danneggiati e causare scintille.

  • Scollegate sempre il cavo negativo (nero) della batteria prima di quello positivo (rosso).

  • Collegate sempre il cavo positivo (rosso) della batteria prima di quello negativo (nero).

  1. Montate il cavo negativo della batteria sul polo negativo della batteria (Figure 21).

    g253097

    Figure 21

    1. Cavo positivo della batteria
    2. Cavo negativo della batteria

  2. Serrate il dado della fascetta della batteria a 20–25 N∙m.

  3. Montate il cavo positivo della batteria sul polo positivo della batteria (Figure 21).

  4. Serrate il dado della fascetta della batteria a 20–25 N∙m.

  5. Montate l'isolatore sul polo positivo della batteria (Figure 21).

Montaggio del pannello posteriore, abbassamento del sedile e chiusura del cofano

Montaggio del pannello posteriore

  1. Allineate le 2 alette nella parte inferiore del pannello posteriore alla flangia del supporto del sedile (Figure 22).

    g253302

    Figure 22

    1. Fermo
    2. Foro (canale trasversale)
    3. Alette (pannello posteriore)
    4. Flangia (supporto del sedile)

  2. Allineate i fermi del pannello posteriore ai fermi nel canale trasversale (Figure 22).

  3. Fissate il pannello al canale con i 3 fermi (Figure 22).

Abbassamento del sedile dell'operatore

Rilasciate l'asta di supporto del sedile e abbassate il sedile fino a quando non si blocca saldamente (Figure 23).

g253303

Figure 23

Chiusura del cofano

Chiudete il cofano e fissatelo con i fermi (Figure 24).

g253301

Figure 24
