Kit de arns de alimentacin

Model No. 138-2996-Serial No. and Up

Montaje

Preparacin de la mquina

Cuidado

Si usted deja la llave en el interruptor de encendido, alguien podra arrancar el motor accidentalmente y causar lesiones graves a usted o a otras personas.

Retire la llave del interruptor de encendido antes de realizar ninguna operacin de mantenimiento.

  1. Aparque la mquina en una superficie nivelada.

  2. Accione el freno de estacionamiento.

  3. Baje las unidades de corte.

  4. Apague el motor y retire la llave.

Acceso a la mquina

Apertura del cap

Desenganche y abra el cap (Figure 1).

g252887

Figure 1

Elevacin del asiento del operador

Desenganche el asiento del operador e inclnelo hacia delante (Figure 2).

g253100

Figure 2

Retirada del panel trasero

  1. Abra los cierres del panel trasero (Figure 3).

    g253098

    Figure 3

    1. Cierre
    2. Panel trasero
    3. Canal transversal

  2. Retire el panel trasero de la mquina (Figure 3).

Desconexin de los cables de la batera

Advertencia

Los bornes de la batera o una herramienta metlica podran hacer cortocircuito si entran en contacto con los componentes metlicos, causando chispas.

  • Al retirar o colocar la batera, no deje que los bornes toquen ninguna parte metlica de la mquina.

  • No deje que las herramientas metlicas hagan cortocircuito entre los bornes de la batera y las partes metlicas de la mquina.

  • Mantenga siempre colocada la correa de la batera para proteger y fijar la batera.

Advertencia

Las chispas elctricas podran hacer explotar los gases de la batera, causando lesiones personales.

Un enrutado incorrecto de los cables de la batera podra daar la mquina y los cables, causando chispas.

  • Desconecte siempre el cable negativo (negro) de la batera antes de desconectar el cable positivo (rojo).

  • Conecte siempre el cable positivo (rojo) de la batera antes de conectar el cable negativo (negro).

  1. Retire el cable negativo del borne de la batera (Figure 4).

    g253131

    Figure 4

    1. Cable negativo de la batera
    2. Cable positivo de la batera

  2. Eleve el aislante y retire el cable positivo de la batera del borne de la batera (Figure 4).

Preparacin del arns de alimentacin

Piezas necesarias en este paso:

Arns de alimentacin1
Fusible (10A)1
Maxifusible (60A)1
Solenoide1

  1. Inserte el maxifusible (60A) en el soporte grande del fusible de 2 ranuras del arns de alimentacin (Figure 5).

    g253152

    Figure 5

    1. Maxifusible (60A)
    2. Solenoide
    3. Conector de 4 ranuras (arns de alimentacin)
    4. Cubierta (soporte pequeo del fusible)
    5. Fusible (10 A)
    6. Soporte pequeo del fusible (arns de alimentacin)
    7. Soporte del fusible de 2 ranuras (arns de alimentacin)

  2. Retire la cubierta del soporte pequeo del fusible (Figure 5).

  3. Inserte el fusible (10A) en el soporte pequeo del fusible e instale la cubierta (Figure 5).

  4. Inserte el solenoide en el conector de 4 ranuras (Figure 5).

Enrutado y conexin del arns de alimentacin

g253010

Figure 6

  1. Conector del terminal de pestaa
  2. Arns de alimentacin

  1. A la izquierda de la mquina, enrute la rama del arns de alimentacin con el conector del terminal de pestaa hacia la parte delantera del motor y el tubo de la barra antivuelco inferior (Figure 7).

    g253099

    Figure 7

    1. Tubo de la barra antivuelco inferior
    2. Rama del conector del terminal de pestaa (arns de alimentacin)
    3. Conector de 2 pines, conector de un solo pin y rama de conector hembra de 8 vas (arns de alimentacin)
    4. Tubo de sujecin del radiador

  2. Enrute la rama del arns de alimentacin con el conector del terminal de pestaa a lo largo del canal transversal y hacia el panel de acceso de la cubierta del panel de control (Figure 8).

    g253243

    Figure 8

    1. Conector del terminal de pestaa
    2. Arns de alimentacin
    3. Canal transversal
    4. Conector de 2 pines, conector de un solo pin y conector hembra de 8 vas

  3. Enrute la rama del arns de alimentacin con el conector de 2 pines, el conector de un solo pin y el conector hembra de 8 vas a lo largo del tubo de la barra antivuelco inferior y hacia arriba, hacia el tubo de sujecin (Figure 7).

  4. Enrute los 2 terminales de anillo hacia las pinzas de los cables de la batera (Figure 9).

    g253009

    Figure 9

    1. Terminales de anillo (arns de alimentacin)

  5. Enrute la rama del arns de alimentacin con un cable negro, un cable azul y el conector hembra de 2 vas hasta la bomba del depsito de lquido de lavaparabrisas (Figure 10 o Figure 11).

    g253239

    Figure 10

    Modelo30495

    1. Bomba (depsito de lquido de lavaparabrisas)
    2. Conector hembra de 2 vas (rama del arns de alimentacin – cable negro y cable azul)
    g253240

    Figure 11

    Modelo30695

    1. Conector hembra de 2 vas (rama del arns de alimentacin – cable negro y cable azul)
    2. Bomba (depsito de lquido de lavaparabrisas)

Conexin del arns de alimentacin a la mquina

Retirada de la cubierta del panel de control

  1. Desenganche la cubierta del panel de control (Figure 12).

    g253242

    Figure 12

    1. Tapa del panel de control
    2. Cierres

  2. Mueva con cuidado el panel hacia dentro lo suficiente para obtener acceso al arns de cables de la mquina (Figure 12).

Conexin del cable del arns de alimentacin

Conecte el brazo del arns de alimentacin con el conector del terminal de pestaa (cable verde) en el conector aislado de una sola va del arns de cables de la mquina (cable rosa – del bloque de fusibles), tal y como se muestra en la Figure 13.

g253238

Figure 13

  1. Conector del terminal de pestaa (arns de alimentacin)
  2. Conector aislado de una sola va (arns de cables de la mquina)

Instalacin de la cubierta del panel de control

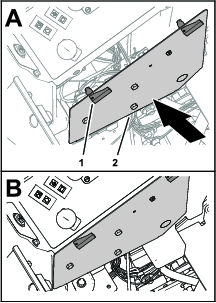

  1. Alinee los cierres de la cubierta del panel de control con los orificios del panel de control (Figure 14).

    g253241

    Figure 14

  2. Fije la cubierta con los cierres (Figure 14).

Montaje de los terminales de anillo a los cables de la batera

  1. En los cables positivo y negativo de la batera, retire las tuercas de las pinzas de la batera del lado corto de los pernos de las pinzas de la batera (Figure 15).

    g253096

    Figure 15

    1. Tuerca de pinza de la batera
    2. Terminal de anillo (cable rojo)
    3. Pinza de la batera (cable de batera positivo)
    4. Pinza de la batera (cable de batera negativo)
    5. Terminal de anillo (cable negro)

  2. Monte el terminal de anillo del arns de alimentacin con el cable negro en el perno de pinza de la batera del cable negativo con una tuerca de pinza de la batera (Figure 15).

  3. Monte el terminal de anillo del arns de alimentacin con el cable rojo en el perno de pinza de la batera del cable positivo con una tuerca de pinza de la batera (Figure 15).

Note: No monte los cables de la batera en la mquina. La batera se conectar en un paso posterior.

Conexin del arns de alimentacin al arns del parasol opcional

Conecte el conector de 2 pines del arns del parasol al conector hembra de 2 vas del arns de alimentacin (Figure 16).

g253299

Figure 16

  1. Conector de 2 pines (arns del parasol)
  2. Conector hembra de 2 vas (arns de alimentacin)

Conexin del arns de alimentacin a los componentes de la cabina Polar Trac opcional

  1. Conecte el arns de alimentacin a la bomba del depsito de lquido del lavaparabrisas y fije la rama del arns de alimentacin a la mquina; consulte el Manual del operador de la cabina Polar Trac.

  2. Conecte el arns de alimentacin al arns de cables de la cabina; consulte el Manual del operador de la cabina Polar Trac.

Fijacin del arns de alimentacin

Piezas necesarias en este paso:

Brida6

Fijacin del arns

  1. En la cubierta del panel de control, fije el arns de alimentacin al arns de cables de la mquina con una brida, tal y como se muestra en la Figure 17.

    g253235

    Figure 17

    1. Brida
    2. Parte delantera de la mquina

  2. Debajo del canal transversal, fije el arns de alimentacin al arns de cables de la mquina con 2 bridas, tal y como se muestra en la Figure 18.

    g253236

    Figure 18

    1. Parte delantera de la mquina
    2. Canal transversal
    3. Bridas

  3. Encima del motor, fije el arns de alimentacin en el tubo de sujecin del radiador, tal y como se muestra en la Figure 19.

    g253237

    Figure 19

    1. Arns de alimentacin
    2. Brida
    3. Tubo de sujecin del radiador

Agrupacin de los cables de la bomba del lavaparabrisas

Mquinas sin cabina Polar Trac opcional

  1. Agrupe la rama del arns de alimentacin sin utilizar de los cables de la bomba del lavaparabrisas, tal y como se muestra en la (Figure 20).

    g253268

    Figure 20

    1. Brida
    2. Conector hembra de 2 vas (rama del arns de alimentacin – cable negro y cable azul)

  2. Fije los cables con una brida (Figure 20).

Conexin de la batera

Advertencia

Las chispas elctricas podran hacer explotar los gases de la batera, causando lesiones personales.

Un enrutado incorrecto de los cables de la batera podra daar la mquina y los cables, causando chispas.

  • Desconecte siempre el cable negativo (negro) de la batera antes de desconectar el cable positivo (rojo).

  • Conecte siempre el cable positivo (rojo) de la batera antes de conectar el cable negativo (negro).

  1. Monte el cable negativo de la batera en el borne negativo de la batera (Figure 21).

    g253097

    Figure 21

    1. Cable positivo de la batera
    2. Cable negativo de la batera

  2. Apriete la tuerca de pinza de la batera a entre 20 y 25N∙m.

  3. Monte el cable positivo de la batera en el borne positivo de la batera (Figure 21).

  4. Apriete la tuerca de pinza de la batera a entre 20 y 25N∙m.

  5. Monte el aislante sobre el borne positivo de la batera (Figure 21).

Instalacin del panel trasero, bajada del asiento y cierre del cap

Instalacin del panel trasero

  1. Alinee las 2 pestaas en la parte inferior del panel trasero con la brida del soporte del asiento (Figure 22).

    g253302

    Figure 22

    1. Cierre
    2. Taladro (canal transversal)
    3. Pestaas (panel trasero)
    4. Brida (soporte del asiento)

  2. Alinee los cierres del panel trasero con los taladros del canal transversal (Figure 22).

  3. Fije el panel al canal con los 3 cierres (Figure 22).

Bajada del asiento del operador

Libere la varilla de sujecin del asiento y baje el asiento hasta que se cierre con seguridad (Figure 23).

g253303

Figure 23

Cierre del cap

Cierre el cap y sujtelo con los cierres (Figure 24).

g253301

Figure 24
