Stromkabelbaum

Model No. 138-2996-Serial No. and Up

Einrichtung

Vorbereiten der Maschine

Achtung

Wenn Sie den Zndschlssel im Zndschloss stecken lassen, knnte eine andere Person den Motor versehentlich anlassen und Sie und Unbeteiligte schwer verletzen.

Ziehen Sie vor Wartungsarbeiten den Schlssel ab.

  1. Parken Sie die Maschine auf einer ebenen Flche.

  2. Aktivieren Sie die Feststellbremse.

  3. Senken Sie die Mhwerke ab.

  4. Stellen Sie den Motor ab und ziehen Sie den Zndschlssel ab.

Zugang zur Maschine

ffnen der Motorhaube

Entriegeln und ffnen Sie die Motorhaube (Figure 1).

g252887

Figure 1

Hochklappen des Bedienersitzes

Entriegeln Sie den Bedienersitz und klappen ihn hoch (Figure 2).

g253100

Figure 2

Entfernen der hinteren Abdeckung

  1. ffnen Sie die Riegel an der hinteren Abdeckung (Figure 3).

    g253098

    Figure 3

    1. Riegel
    2. Hintere Abdeckung
    3. Querkanal

  2. Nehmen Sie die hintere Abdeckung von der Maschine ab (Figure 3).

Abschlieen der Batteriekabel

Warnung:

Batteriepole und Metallwerkzeuge knnen an metallischen Teilen Kurzschlsse verursachen, was Funken erzeugen kann.

  • Vermeiden Sie beim Entfernen oder Einsetzen der Batterie, dass die Batteriepole mit metallischen Maschinenteilen in Berhrung kommen.

  • Vermeiden Sie Kurzschlsse zwischen metallischen Werkzeugen, den Batteriepolen und metallischen Maschinenteilen.

  • Halten Sie die Batteriehalterung immer in ihrer ordnungsgemen Position, um die Batterie zu schtzen und zu befestigen.

Warnung:

Elektrische Funken knnen zum Explodieren der Batteriegase fhren, was Verletzungen zur Folge haben kann.

Das unsachgeme Verlegen der Batteriekabel kann zu Schden an der Maschine und den Kabeln fhren und Funken erzeugen.

  • Klemmen Sie immer das Minuskabel (schwarz) der Batterie ab, bevor Sie das Pluskabel (rot) abschlieen.

  • Schlieen Sie immer das Pluskabel (rot) der Batterie an, bevor Sie das Minuskabel (schwarz) anschlieen.

  1. Trennen Sie das Minuskabel der Batterie vom Batteriepol ab (Figure 4).

    g253131

    Figure 4

    1. Minuskabel der Batterie
    2. Pluskabel der Batterie

  2. Heben Sie die Isolierung an und ziehen Sie das Pluskabel der Batterie vom Batteriepol ab (Figure 4).

Vorbereiten des Stromkabelbaums

Für diesen Arbeitsschritt erforderliche Teile:

Stromkabelbaum1
Sicherung (10A)1
Maxi-Sicherung (60 A)1
Stromspule1

  1. Setzen Sie die Maxi-Sicherung (60A) in die groe Sicherungsfassung mit zwei Steckanschlssen des Stromkabelbaums ein (Figure 5).

    g253152

    Figure 5

    1. Maxi-Sicherung (60A)
    2. Stromspule
    3. Anschluss mit vier Steckanschlssen (Stromkabelbaum)
    4. Abdeckung (kleine Sicherungsfassung)
    5. Sicherung (10A)
    6. Kleine Sicherungsfassung (Stromkabelbaum)
    7. Sicherungsfassung mit zwei Steckanschlssen (Stromkabelbaum)

  2. Nehmen Sie die Abdeckung von der kleinen Sicherungsfassung ab (Figure 5).

  3. Setzen Sie die Sicherung (10 A) in die kleine Sicherungsfassung ein und befestigen die Abdeckung (Figure 5).

  4. Stecken Sie die Stromspule in den Anschluss mit vier Steckanschlssen (Figure 5).

Verlegen und Anschlieen des Stromkabelbaums

g253010

Figure 6

  1. Flachsteckeranschluss
  2. Stromkabelbaum

  1. Verlegen Sie den Stromkabelbaumzweig mit dem Flachsteckeranschluss an der linken Seite der Maschine zur Vorderseite des Motors und des unteren berrollbgelrohrs (Figure 7).

    g253099

    Figure 7

    1. Unteres berrollbgelrohr
    2. Flachsteckeranschluss-Zweig (Stromkabelbaum)
    3. Zweig mit 2-Stift-Stecker, 1-Stift-Stecker und 8-Buchsen-Stecker (Stromkabelbaum)
    4. Khlersttzrohr

  2. Verlegen Sie den Stromkabelbaumzweig mit dem Flachsteckeranschluss entlang des Querkanals und zur Abdeckplatte fr die Armaturenbrettabdeckung (Figure 8).

    g253243

    Figure 8

    1. Flachsteckeranschluss
    2. Stromkabelbaum
    3. Querkanal
    4. 2-Stift-Stecker, 1-Stift-Stecker und 8-Buchsen-Stecker

  3. Verlegen Sie den Stromkabelbaumzweig mit dem 2-Stift-Stecker, 1-Stift-Stecker und 8-Buchsen-Stecker entlang des unteren berrollbgelrohrs und nach oben zum Sttzrohr (Figure 7).

  4. Verlegen Sie die zwei Kabelschuhe zu den Klemmen der Batteriekabel (Figure 9).

    g253009

    Figure 9

    1. Kabelschuhe (Stromkabelbaum)

  5. Verlegen Sie den Stromkabelbaumzweig mit einem schwarzen Kabel, blauen Kabel und einem 2-Buchsen-Stecker zur Pumpe des Behlters fr die Scheibenwaschanlagenflssigkeit (Figure 10 oder Figure 11).

    g253239

    Figure 10

    Modell 30495

    1. Pumpe (Behlter fr die Scheibenwaschanlagenflssigkeit)
    2. 2-Buchsen-Stecker (Stromkabelbaumzweig, schwarzes und blaues Kabel)
    g253240

    Figure 11

    Modell 30695

    1. 2-Buchsen-Stecker (Stromkabelbaumzweig, schwarzes und blaues Kabel)
    2. Pumpe (Behlter fr die Scheibenwaschanlagenflssigkeit)

Anschlieen des Stromkabelbaums am Kabelbaum der Maschine

Entfernen der Abdeckung des Armaturenbretts

  1. Entriegeln Sie die Abdeckung des Armaturenbretts (Figure 12).

    g253242

    Figure 12

    1. Abdeckung des Armaturenbretts
    2. Riegel

  2. Bewegen Sie das Armaturenbrett vorsichtig so weit nach innen, dass der Maschinenkabelbaum zugnglich ist (Figure 12).

Anschlieen des Stromkabelbaum-Kabels

Stecken Sie den Stromkabelbaumzweig mit dem Flachsteckeranschluss (grnes Kabel) in den isolierten 1-Buchsen-Stecker des Maschinenkabelbaums (rosa Kabel vom Sicherungskasten), wie in Figure 13 abgebildet.

g253238

Figure 13

  1. Flachsteckeranschluss (Stromkabelbaum)
  2. Isolierter 1-Buchsen-Stecker (Maschinenkabelbaum)

Montieren der Abdeckung des Armaturenbretts

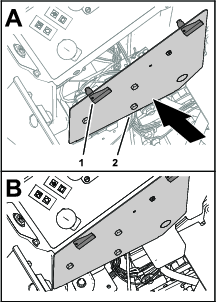

  1. Fluchten Sie die Riegel des Armaturenbretts mit den Lchern im Armaturenbrett aus (Figure 14).

    g253241

    Figure 14

  2. Befestigen Sie die Abdeckung mit den Riegeln (Figure 14).

Anbringen der Kabelschuhe an den Batteriekabeln

  1. Nehmen Sie am Plus- und Minuskabel der Batterie die Muttern der Batterieklemmen von der kurzen Seite der Batterieklemmenschrauben ab (Figure 15).

    g253096

    Figure 15

    1. Batterieklemmenmutter
    2. Kabelschuh (rotes Kabel)
    3. Batterieklemme (Pluskabel der Batterie)
    4. Batterieklemme (Minuskabel der Batterie)
    5. Kabelschuh (schwarzes Kabel)

  2. Befestigen Sie den Kabelschuh des Stromkabelbaums mit dem schwarzen Kabel mit einer Batterieklemmenmutter an der Batterieklemmenschraube fr das Minuskabel der Batterie (Figure 15).

  3. Befestigen Sie den Kabelschuh des Stromkabelbaums mit dem roten Kabel mit einer Batterieklemmenmutter an der Batterieklemmenschraube fr das Pluskabel der Batterie (Figure 15).

Note: Befestigen Sie die Batteriekabel nicht an der Maschine. Sie schlieen die Batterie in einem spteren Schritt an.

Anschlieen des Stromkabelbaums am optionalen Sonnendach-Kabelbaum

Stecken Sie den 2-Stift-Stecker des Sonnendach-Kabelbaums in den 2-Buchsen-Stecker des Stromkabelbaums (Figure 16).

g253299

Figure 16

  1. 2-Stift-Stecker (Sonnendach-Kabelbaum)
  2. 2-Buchsen-Stecker (Stromkabelbaum)

Anschlieen des Stromkabelbaums an die optionalen Polar Trac-Kabinenteile

  1. Schlieen Sie den Stromkabelbaum an der Pumpe fr den Behlter fr die Scheibenwaschanlagenflssigkeit an und befestigen Sie den Stromkabelbaumzweig an der Maschine, siehe Bedienungsanleitung fr die Polar Trac-Kabine.

  2. Schlieen Sie den Stromkabelbaum am Kabelbaum der Kabine an, siehe Bedienungsanleitung fr die Polar Trac-Kabine.

Befestigen des Stromkabelbaums

Für diesen Arbeitsschritt erforderliche Teile:

Kabelbinder6

Befestigen des Kabelbaums

  1. Befestigen Sie den Stromkabelbaum an der Abdeckung des Armaturenbretts mit einem Kabelbinder am Kabelbaum der Maschine, wie in Figure 17 abgebildet.

    g253235

    Figure 17

    1. Kabelbinder
    2. Vorderseite der Maschine

  2. Befestigen Sie den Stromkabelbaum unter dem Querkanal mit zwei Kabelbindern am Kabelbaum der Maschine, wie in Figure 18 abgebildet.

    g253236

    Figure 18

    1. Vorderseite der Maschine
    2. Querkanal
    3. Kabelbinder

  3. Befestigen Sie den Stromkabelbaum ber der Maschine am Khlersttzrohr, wie in Figure 19 abgebildet.

    g253237

    Figure 19

    1. Stromkabelbaum
    2. Kabelbinder
    3. Khlersttzrohr

Bndeln der Kabel fr die Scheibenwaschanlagenpumpe

Maschinen ohne die optionale Polar Trac-Kabine

  1. Bndeln Sie den nicht verwendeten Stromkabelbaumzweig fr die Kabel der Scheibenwaschanlagenpumpe, wie in Figure 20 abgebildet.

    g253268

    Figure 20

    1. Kabelbinder
    2. 2-Buchsen-Stecker (Stromkabelbaumzweig, schwarzes und blaues Kabel)

  2. Befestigen Sie die Kabel mit einem Kabelbinder (Figure 20).

Anschlieen der Batterie

Warnung:

Elektrische Funken knnen zum Explodieren der Batteriegase fhren, was Verletzungen zur Folge haben kann.

Das unsachgeme Verlegen der Batteriekabel kann zu Schden an der Maschine und den Kabeln fhren und Funken erzeugen.

  • Klemmen Sie immer das Minuskabel (schwarz) der Batterie ab, bevor Sie das Pluskabel (rot) abschlieen.

  • Schlieen Sie immer das Pluskabel (rot) der Batterie an, bevor Sie das Minuskabel (schwarz) anschlieen.

  1. Schlieen Sie das Minuskabel der Batterie am Minuspol der Batterie an (Figure 21).

    g253097

    Figure 21

    1. Pluskabel der Batterie
    2. Minuskabel der Batterie

  2. Ziehen Sie die Klemmmutter der Batterie mit 20-25Nm an.

  3. Schlieen Sie das Pluskabel der Batterie am Pluspol der Batterie an (Figure 21).

  4. Ziehen Sie die Klemmmutter der Batterie mit 20-25Nm an.

  5. Bringen Sie die Isolierung auf dem Pluspol der Batterie an (Figure 21).

Befestigen der hinteren Abdeckung, Absenken des Sitzes und Schlieen der Motorhaube

Montieren der hinteren Abdeckung

  1. Fluchten Sie die zwei Nasen an der Unterseite der hinteren Abdeckung mit dem Flansch der Sitzsttze aus (Figure 22).

    g253302

    Figure 22

    1. Riegel
    2. Loch (Querkanal)
    3. Nasen (hintere Abdeckung)
    4. Flansch (Sitzsttze)

  2. Fluchten Sie die Riegel der hinteren Abdeckung mit den Lchern im Querkanal aus (Figure 22).

  3. Befestigen Sie die Abdeckung mit den drei Riegeln am Kanal (Figure 22).

Absenken des Bedienersitzes

Lsen Sie die Sttzstange des Sitzes und senken Sie den Sitz ab, bis er einrastet (Figure 23).

g253303

Figure 23

Schlieen der Motorhaube

Schlieen Sie die Motorhaube und befestigen Sie sie mit den Riegeln (Figure 24).

g253301

Figure 24
