Souprava napjecch kabel

Model No. 138-2996-Serial No. and Up

Nastavení

Pprava stroje

Výstraha

Jestlie ponechte kl ve spnai zapalovn, me kdokoli spustit motor azpsobit vm nebo okolostojcm osobm vn zrann.

Ped provdnm jakkoli drby vythnte kl ze spnae zapalovn.

  1. Zaparkujte stroj na rovnm povrchu.

  2. Zathnte parkovac brzdu.

  3. Spuste ac jednotky dol.

  4. Vypnte motor avyjmte kl ze zapalovn.

Pstup ke stroji

Oteven kapoty

Odjistte aotevete kapotu (Figure 1).

g252887

Figure 1

Zvednut sedadla obsluhy

Odjistte sedadlo obsluhy a vyklopte jej dopedu (Figure 2).

g253100

Figure 2

Demont zadnho panelu

  1. Uvolnte zpadky zadnho panelu (Figure 3).

    g253098

    Figure 3

    1. Zpadka
    2. Zadn panel
    3. Pn kanl

  2. Demontujte zadn panel ze stroje (Figure 3).

Odpojen kabel akumultoru

Důležité upozornění

Vvody akumultoru nebo kovov nad mohou zpsobit zkrat pi kontaktu skovovmi soustmi, a tm zpsobit jisken.

  • Pi vyjmn nebo monti akumultoru dbejte na to, aby se vvody akumultoru nedotkaly dnch kovovch st stroje.

  • Dejte pozor, abyste kovovm nstrojem nezkratovali vvody akumultoru proti kovovm stem stroje.

  • Upevovac tmen mus bt vdy na mst, aby baterii chrnil azajioval.

Důležité upozornění

Elektrick jiskry mohou vyvolat explozi plyn zakumultoru azpsobit nsledn zrann osob.

Nesprvn veden kabel akumultoru by mohlo zpsobit pokozen vozidla avyvolat jisken.

  • Vdy odpojujte nejprve zporn (ern) kabel akumultoru ateprve potom kladn (erven) kabel akumultoru.

  • Vdy pipojujte nejdve kladn (erven) kabel akumultoru apotom zporn (ern) kabel.

  1. Odpojte zporn kabel akumultoru od vvodu akumultoru (Figure 4).

    g253131

    Figure 4

    1. Zporn kabel baterie
    2. Kladn kabel baterie

  2. Zvednte odpojova a odpojte kladn kabel akumultoru od vvodu akumultoru (Figure 4).

Pprava napjecho kabelovho svazku

Díly potřebné k provedení tohoto kroku:

Napjec kabelov svazek1
Pojistka (10A)1
Pojistka maxi “ (60A)1
Elektromagnet1

  1. Zasute pojistku maxi “ (60 A) do velkho drku pojistek se 2 zdkami napjecho kabelovho svazku (Figure 5).

    g253152

    Figure 5

    1. Pojistka maxi “ (60 A)
    2. Elektromagnet
    3. 4zdkov konektor (napjec kabelov svazek)
    4. Kryt (mal pojistkov drk)
    5. Pojistka (10A)
    6. Mal pojistkov drk (napjec kabelov svazek)
    7. 2zdkov pojistkov drk (napjec kabelov svazek)

  2. Demontujte kryt zmalho pojistkovho drku (Figure 5).

  3. Vlote pojistku (10 A) do malho pojistkovho drku a nasate kryt (Figure 5).

  4. Do 4zdkovho konektoru zasute elektromagnet (Figure 5).

Protaen a pipojen napjecho kabelovho svazku

g253010

Figure 6

  1. Konektor s plochm vvodem
  2. Napjec kabelov svazek

  1. Na lev stran stroje prothnte napjec kabelov svazek s konektorem s plochm vvodem smrem k pedn sti motoru a spodn trubce ochrannho oblouku (Figure 7).

    g253099

    Figure 7

    1. Spodn trubka ochrannho oblouku
    2. Svazek konektoru s plochm vvodem (napjec kabelov svazek)
    3. Svazek s 2plovm konektorem, jednoplovm konektorem a 8zdkovm konektorem (napjec kabelov svazek)
    4. Nosn trubka chladie

  2. Prothnte napjec kabelov svazek s konektorem s plochm vvodem podl pnho kanlu a smrem k pstupovmu panelu pro kryt ovldacho panelu (Figure 8).

    g253243

    Figure 8

    1. Konektor s plochm vvodem
    2. Napjec kabelov svazek
    3. Pn kanl
    4. 2plov konektor, jednoplov konektor a 8zdkov konektor

  3. Prothnte napjec kabelov svazek s 2plovm konektorem, jednoplovm konektorem a 8zdkovm konektorem podl spodn trubky ochrannho oblouku a nahoru smrem k nosn trubce (Figure 7).

  4. Pivete 2 kruhov koncovky smrem ke svorkm kabel akumultoru (Figure 9).

    g253009

    Figure 9

    1. Kruhov koncovky (napjec kabelov svazek)

  5. Pivete napjec kabelov svazek s ernm vodiem, modrm vodiem a 2plovm konektorem k erpadlu ndre kapaliny do ostikova (Figure 10 nebo Figure 11).

    g253239

    Figure 10

    Model 30495

    1. erpadlo (ndr kapaliny do ostikova)
    2. 2zdkov konektor (napjec kabelov svazek – ern a modr vodi)
    g253240

    Figure 11

    Model 30695

    1. 2zdkov konektor (napjec kabelov svazek – ern a modr vodi)
    2. erpadlo (ndr kapaliny do ostikova)

Pipojen napjecho kabelovho svazku ke stroji

Demont krytu ovldacho panelu

  1. Odjistte kryt ovldacho panelu (Figure 12).

    g253242

    Figure 12

    1. Kryt ovldacho panelu
    2. Zpadky

  2. Opatrn posute vnitn panel tak, abyste zskali pstup ke kabelovmu svazku stroje (Figure 12).

Pipojen vodie napjecho kabelovho svazku

Pipojte napjec kabelov svazek s konektorem s plochm vvodem (zelen vodi) k izolovanmu jednoplovmu konektoru kabelovho svazku stroje (rov vodi – od pojistkovho bloku), viz Figure 13.

g253238

Figure 13

  1. Konektor s plochm vvodem (napjec kabelov svazek)
  2. Izolovan jednoplov konektor (kabelov svazek stroje)

Mont krytu ovldacho panelu

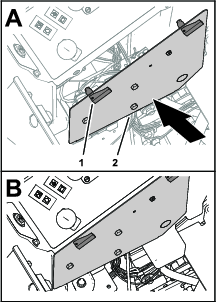

  1. Vyrovnejte zpadky krytu ovldacho panelu s otvory v ovldacm panelu (Figure 14).

    g253241

    Figure 14

  2. Pomoc zpadek pipevnte kryt (Figure 14).

Pipevnn kruhovch koncovek ke kabelm akumultoru

  1. Na kladnm a zpornm kabelu akumultoru demontujte matice svorek akumultoru na krtk stran upnacch roub akumultoru (Figure 15).

    g253096

    Figure 15

    1. Matice svorky akumultoru
    2. Kruhov koncovka (erven vodi)
    3. Svorka akumultoru (kladn kabel akumultoru)
    4. Svorka akumultoru (zporn kabel akumultoru)
    5. Kruhov koncovka (ern vodi)

  2. Namontujte kruhovou koncovku napjecho kabelovho svazku s ernm vodiem na upnac roub akumultoru pro zporn kabel akumultoru s matic svorky akumultoru (Figure 15).

  3. Namontujte kruhovou koncovku napjecho kabelovho svazku s ervenm vodiem na upnac roub akumultoru pro kladn kabel akumultoru s matic svorky akumultoru (Figure 15).

Note: Nepipojujte kabely akumultoru ke stroji. Akumultor pipojte v pozdjm kroku.

Pipojen napjecho kabelovho svazku ke kabelovmu svazku voliteln slunen clony.

Spojte 2plov konektor kabelovho svazku slunen clony s 2zdkovm konektorem napjecho kabelovho svazku (Figure 16).

g253299

Figure 16

  1. 2plov konektor (kabelov svazek slunen clony)
  2. 2zdkov konektor (napjec kabelov svazek)

Pipojen napjecho kabelovho svazku k soustem voliteln kabiny Polar Trac.

  1. Pipojte napjec kabelov svazek k erpadlu ndre kapaliny do ostikova a pipevnte kabelov svazek ke stroji. Viz provozn pruka pro kabinu Polar Trac.

  2. Pipojte napjec kabelov svazek ke kabelovmu svazku kabiny. Viz provozn pruka pro kabinu Polar Trac.

Pipevnn napjecho kabelovho svazku

Díly potřebné k provedení tohoto kroku:

Stahovac pska 6

Pipevnn kabelovho svazku

  1. Na krytu ovldacho panelu pipevnte napjec kabelov svazek ke kabelovmu svazku stroje pomoc stahovac psky, viz Figure 17.

    g253235

    Figure 17

    1. Stahovac pska
    2. Pedn st stroje

  2. Pod pnm kanlem pipevnte napjec kabelov svazek ke kabelovmu svazku stroje pomoc 2 stahovacch psek, viz Figure 18.

    g253236

    Figure 18

    1. Pedn st stroje
    2. Pn kanl
    3. Stahovac psky

  3. Nad motorem pipevnte napjec kabelov svazek k nosn trubce chladie, viz Figure 19.

    g253237

    Figure 19

    1. Napjec kabelov svazek
    2. Stahovac pska
    3. Nosn trubka chladie

Svzn vodi erpadla ostikova

Stroje bez voliteln kabiny Polar Trac

  1. Svate nepouvan napjec kabelov svazek pro vodie erpadla ostikova, viz (Figure 20).

    g253268

    Figure 20

    1. Stahovac pska
    2. 2zdkov konektor (napjec kabelov svazek – ern a modr vodi)

  2. Pipevnte vodie pomoc stahovac psky (Figure 20).

Zapojen akumultoru

Důležité upozornění

Elektrick jiskry mohou vyvolat explozi plyn zakumultoru azpsobit nsledn zrann osob.

Nesprvn veden kabel akumultoru by mohlo zpsobit pokozen vozidla avyvolat jisken.

  • Vdy odpojujte nejprve zporn (ern) kabel akumultoru ateprve potom kladn (erven) kabel akumultoru.

  • Vdy pipojujte nejdve kladn (erven) kabel akumultoru apotom zporn (ern) kabel.

  1. Pipojte zporn kabel akumultoru k zpornmu vvodu akumultoru (Figure 21).

    g253097

    Figure 21

    1. Kladn kabel baterie
    2. Zporn kabel baterie

  2. Matici svorky akumultoru uthnte na utahovac moment 20 a 25Nm.

  3. Pipojte kladn kabel akumultoru ke kladnmu vvodu akumultoru (Figure 21).

  4. Matici svorky akumultoru uthnte na utahovac moment 20 a 25Nm.

  5. Namontujte odpojova na kladn vvod akumultoru (Figure 21).

Mont zadnho panelu, sklopen sedadla a zaven kapoty

Mont zadnho panelu

  1. Vyrovnejte 2 vstupky na spodn sti zadnho panelu s prubou drku sedadla (Figure 22).

    g253302

    Figure 22

    1. Zpadka
    2. Otvor (pn kanl)
    3. Vstupky (zadn panel)
    4. Pruba (drk sedadla)

  2. Vyrovnejte zpadky zadnho panelu s otvory v pnm kanlu (Figure 22).

  3. Pomoc 3 zpadek pipevnte panel ke kanlu (Figure 22).

Sklopen sedadla obsluhy

Uvolnte vzpru sedadla a sklopte sedadlo tak, aby se zajistilo na zpadkch (Figure 23).

g253303

Figure 23

Zaven kapoty

Zavete kapotu aupevnte ji zpadkami (Figure 24).

g253301

Figure 24
