Virtajohdinsarja

Model No. 138-2996-Serial No. and Up

Käyttöönotto

Koneen valmistelu

Varoitus

Jos jtt avaimen virtalukkoon, joku voi vahingossa kynnist moottorin ja vahingoittaa vakavasti lhell olijoita.

Irrota avain virtalukosta ennen huoltoa.

  1. Pyski kone tasaiselle alustalle.

  2. Kytke seisontajarru.

  3. Laske leikkuuyksikt.

  4. Sammuta moottori ja irrota virta-avain.

Koneen osiin psy

Konepellin avaaminen

Vapauta salpa ja avaa konepelti (Figure 1).

g252887

Figure 1

Kyttjn istuimen nostaminen

Vapauta kyttjn istuin ja kallista se eteenpin (Figure 2).

g253100

Figure 2

Takapaneelin irrotus

  1. Avaa takapaneelin salvat (Figure 3).

    g253098

    Figure 3

    1. Salpa
    2. Takapaneeli
    3. Poikkikanava

  2. Irrota takapaneeli koneesta (Figure 3).

Akkukaapelien irrotus

Vaara

Akun navat tai metallitykalut voivat aiheuttaa oikosulun koskettaessaan metalliosia, mist voi seurata kipinit.

  • Kun irrotat tai asennat akun, l anna akun napojen koskettaa koneen metalliosia.

  • l anna metallitykalujen aiheuttaa oikosulkua akun napojen ja koneen metalliosien vlille.

  • Pid akun hihna aina paikallaan suojaamassa ja kiinnittmss akkua.

Vaara

Shkkipint voivat saada akun kaasut rjhtmn ja aiheuttaa siten henkilvahingon.

Akun kaapeleiden virheellinen asennus voi vahingoittaa konetta ja kaapeleita aiheuttaen kipinit.

  • Irrota aina akun miinuskaapeli (musta) ennen pluskaapelin (punainen) irrottamista.

  • Kytke aina akun pluskaapeli (punainen) ennen miinuskaapelia (musta).

  1. Irrota akun miinuskaapeli akun navasta (Figure 4).

    g253131

    Figure 4

    1. Negatiivinen akkukaapeli
    2. Positiivinen akkukaapeli

  2. Nosta eristett ja irrota akun pluskaapeli akun navasta (Figure 4).

Virtajohdinsarjan valmistelu

Vaiheeseen tarvittavat osat:

Virtajohdinsarja1
Sulake (10A)1
Maxi-sulake (60A)1
Solenoidi1

  1. Aseta maxi-sulake (60A) virtajohdinsarjan suureen 2-paikkaiseen sulakepesn (Figure 5).

    g253152

    Figure 5

    1. Maxi-sulake (60A)
    2. Solenoidi
    3. 4-paikkainen liitin (virtajohdinsarja)
    4. Suojus (pieni sulakepes)
    5. Sulake (10A)
    6. Pieni sulakepes (virtajohdinsarja)
    7. 2-paikkainen sulakepes (virtajohdinsarja)

  2. Irrota pienen sulakepesn suojus (Figure 5).

  3. Aseta sulake (10A) pieneen sulakepesn ja asenna suojus (Figure 5).

  4. Aseta solenoidi 4-paikkaiseen liittimeen (Figure 5).

Virtajohdinsarjan reititys ja kytkent

g253010

Figure 6

  1. Kielekkeellinen napaliitin
  2. Virtajohdinsarja

  1. Vie kielekkeellisell napaliittimell varustettu virtajohdinsarjan haara koneen vasemmalta puolelta kohti moottorin etupuolta ja turvakaaren alaputkea (Figure 7).

    g253099

    Figure 7

    1. Turvakaaren alaputki
    2. Kielekkeellisell napaliittimell varustettu haara (virtajohdinsarja)
    3. 2-nastaisen liittimen, yksinastaisen liittimen ja 8-istukkaisen liittimen haara (virtajohdinsarja)
    4. Jhdyttimen tukiputki

  2. Vie kielekkeellisell napaliittimell varustettu virtajohdinsarjan haara poikkikanavaa pitkin ja kohti ohjauspaneelin suojuksen kyttpaneelia (Figure 8).

    g253243

    Figure 8

    1. Kielekkeellinen napaliitin
    2. Virtajohdinsarja
    3. Poikkikanava
    4. 2-nastainen liitin, yksinastainen liitin ja 8-istukkainen liitin

  3. Vie 2-nastaisella liittimell, yksinastaisella liittimell ja 8-istukkaisella liittimell varustettu virtajohdinsarjan haara turvakaaren alaputkea pitkin ja ylspin kohti tukiputkea (Figure 7).

  4. Vie kaksi rengasliitint akkukaapeleiden pidikkeit kohti (Figure 9).

    g253009

    Figure 9

    1. Rengasliittimet (virtajohdinsarja)

  5. Vie mustalla ja sinisell johtimella ja 2-istukkaisella liittimell varustettu virtajohdinsarjan haara pesulaitteen nestesilin pumppuun (Figure 10 tai Figure 11).

    g253239

    Figure 10

    Malli 30495

    1. Pumppu (pesulaitteen nestesili)
    2. 2-istukkainen liitin (virtajohdinsarjan haara – musta ja sininen johdin)
    g253240

    Figure 11

    Malli 30695

    1. 2-istukkainen liitin (virtajohdinsarjan haara – musta ja sininen johdin)
    2. Pumppu (pesulaitteen nestesili)

Virtajohdinsarjan kytkeminen koneeseen

Ohjauspaneelin suojuksen irrotus

  1. Avaa ohjauspaneelin suojuksen salvat (Figure 12).

    g253242

    Figure 12

    1. Ohjauspaneelin suojus
    2. Salvat

  2. Siirr paneelia varovasti riittvn pitklle sisn, jotta pset ksiksi koneen johdinsarjaan (Figure 12).

Virtajohdinsarjan kytkent

Kytke kielekkeellisell napaliittimell varustettu virtajohdinsarjan haara (vihre johto) koneen johdinsarjan eristettyyn yksittiseen vastakeliittimeen (vaaleanpunainen johdin – sulakerasiasta) kuvan mukaisesti (Figure 13).

g253238

Figure 13

  1. Kielekkeellinen napaliitin (virtajohdinsarja)
  2. Eristetty yksittinen vastakeliitin (koneen johdinsarja)

Ohjauspaneelin suojuksen asennus

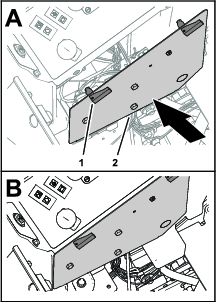

  1. Kohdista ohjauspaneelin suojuksen salvat ohjauspaneelin reikiin (Figure 14).

    g253241

    Figure 14

  2. Kiinnit suojus salvoilla (Figure 14).

Rengasliitinten asennus akkukaapeleihin

  1. Irrota akun plus- ja miinuskaapeleissa olevien kaapelikenkien mutterit akun kiristyspulttien lyhyist osista (Figure 15).

    g253096

    Figure 15

    1. Kaapelikengn mutteri
    2. Rengasliitin (punainen johdin)
    3. Kaapelikenk (akun pluskaapeli)
    4. Kaapelikenk (akun miinuskaapeli)
    5. Rengasliitin (musta johdin)

  2. Asenna virtajohdinsarjan mustalla johtimella varustettu rengasliitin akun miinuskaapelin kiristyspulttiin kaapelikengn mutterilla (Figure 15).

  3. Asenna virtajohdinsarjan punaisella johtimella varustettu rengasliitin akun pluskaapelin kiristyspulttiin kaapelikengn mutterilla (Figure 15).

Note: l asenna akkukaapeleita koneeseen. Akku kytketn myhemmss vaiheessa.

Virtajohdinsarjan kytkent valinnaisen hikisysuojan johdinsarjaan

Kytke hikisysuojan johdinsarjan 2-nastainen liitin virtajohdinsarjan 2-istukkaiseen liittimeen (Figure 16).

g253299

Figure 16

  1. 2-nastainen liitin (hikisysuojan johdinsarja)
  2. 2-istukkainen liitin (virtajohdinsarja)

Virtajohdinsarjan kytkent valinnaisiin Polar Trac -ohjaamokomponentteihin

  1. Kytke virtajohdinsarja pesulaitteen pesuainesilin pumppuun ja kiinnit virtajohdinsarjan haara koneeseen. Katso Polar Trac -ohjaamon kyttopas.

  2. Kytke virtajohdinsarja ohjaamon johdinsarjaan. Katso Polar Trac -ohjaamon kyttopas.

Virtajohdinsarjan kiinnitys

Vaiheeseen tarvittavat osat:

Nippuside6

Johdinsarjan kiinnitys

  1. Kiinnit virtajohdinsarja ohjauspaneelin suojuksen kohdalla koneen johdinsarjaan nippusiteell kuvan mukaisesti (Figure 17).

    g253235

    Figure 17

    1. Nippuside
    2. Koneen etuosa

  2. Kiinnit virtajohdinsarja poikkikanavan kohdalla koneen johdinsarjaan kahdella nippusiteell kuvan mukaisesti (Figure 18).

    g253236

    Figure 18

    1. Koneen etuosa
    2. Poikkikanava
    3. Nippusiteet

  3. Kiinnit virtajohdinsarja moottorin ylpuolella jhdyttimen tukiputkeen kuvan mukaisesti (Figure 19).

    g253237

    Figure 19

    1. Virtajohdinsarja
    2. Nippuside
    3. Jhdyttimen tukiputki

Pesulaitteen pumpun johtimien niputus

Koneet, joissa ei ole lisvarusteena saatavaa Polar Trac -ohjaamoa

  1. Niputa pesulaitteen pumpulle tarkoitetut kyttmttmt virtajohdinsarjan haarat kuvan mukaisesti (Figure 20).

    g253268

    Figure 20

    1. Nippuside
    2. 2-istukkainen liitin (virtajohdinsarjan haara – musta ja sininen johdin)

  2. Kiinnit johtimet nippusiteell (Figure 20).

Akun kytkent

Vaara

Shkkipint voivat saada akun kaasut rjhtmn ja aiheuttaa siten henkilvahingon.

Akun kaapeleiden virheellinen asennus voi vahingoittaa konetta ja kaapeleita aiheuttaen kipinit.

  • Irrota aina akun miinuskaapeli (musta) ennen pluskaapelin (punainen) irrottamista.

  • Kytke aina akun pluskaapeli (punainen) ennen miinuskaapelia (musta).

  1. Kiinnit akun miinuskaapeli akun miinusnapaan (Figure 21).

    g253097

    Figure 21

    1. Akun pluskaapeli
    2. Akun miinuskaapeli

  2. Kirist kaapelikengn mutteri momenttiin 20–25Nm.

  3. Kiinnit akun pluskaapeli akun plusnapaan (Figure 21).

  4. Kirist kaapelikengn mutteri momenttiin 20–25Nm.

  5. Asenna eriste akun plusnavan plle (Figure 21).

Takapaneelin asennus, istuimen laskeminen alas ja konepellin sulkeminen

Takapaneelin asennus

  1. Kohdista takapaneelin pohjassa olevat kaksi kielekett istuimen tuen laippaan (Figure 22).

    g253302

    Figure 22

    1. Salpa
    2. Reik (poikkikanava)
    3. Kielekkeet (takapaneeli)
    4. Laippa (istuimen tuki)

  2. Kohdista takapaneelin salvat poikkikanavan reikiin (Figure 22).

  3. Kiinnit paneeli kanavaan kolmella salvalla (Figure 22).

Kyttjn istuimen laskeminen alas

Vapauta istuimen kannatintanko ja laske istuin alas niin, ett se lukittuu kiinni (Figure 23).

g253303

Figure 23

Konepellin sulkeminen

Sulje konepelti ja salpaa se kiinni (Figure 24).

g253301

Figure 24
