St med strmforsyningsledningsnet

Model No. 138-2996-Serial No. and Up

Opsætning

Klargring af maskinen

Forsigtig

Hvis du lader nglen sidde i tndingslsen, er der risiko for, at nogen utilsigtet kan starte motoren og forrsage alvorlig skade p dig eller andre personer i nrheden.

Fjern nglen fra tndingen, fr vedligeholdelsesarbejde pbegyndes.

  1. Parker maskinen p en plan overflade.

  2. Aktiver parkeringsbremsen.

  3. Snk klippeenhederne.

  4. Sluk motoren, og tag nglen ud.

Adgang til maskinen

bning af motorhjelmen

Ls motorhjelmen op, og bn den (Figure 1).

g252887

Figure 1

Hvning af frersdet

Ls frersdet op, og vip det fremad (Figure 2).

g253100

Figure 2

Afmontering af bagpanelet

  1. bn lsene p bagpanelet (Figure 3).

    g253098

    Figure 3

    1. Ls
    2. Bagpanel
    3. Tvrkanal

  2. Afmonter bagpanelet fra maskinen (Figure 3).

Frakobling af batterikablerne

Advarsel

Batteripoler eller metalvrktj kan kortslutte mod metaldele og forrsage gnister.

  • Nr batteriet skal fjernes eller monteres, m batteriets poler ikke berre nogen metaldele p maskinen.

  • Metalvrktj m ikke kortslutte mellem batteripolerne og maskinens metaldele.

  • Lad altid batteristroppen sidde p plads for at beskytte og fastgre batteriet.

Advarsel

Elektriske gnister kan f batterigasserne til at eksplodere og medfre personskade.

Forkert batterikabelfring kan danne gnister og beskadige maskinen og kablerne.

  • Frakobl altid batteriets (sorte) minuskabel, fr du frakobler det rde pluskabel.

  • Tilslut altid batteriets rde pluskabel, fr du tilslutter det sorte minuskabel.

  1. Tag batteriets minuskabel af batteripolen (Figure 4).

    g253131

    Figure 4

    1. Batteriets minuskabel
    2. Batteriets pluskabel

  2. Lft isolatoren, og tag batteriets pluskabel af batteripolen (Figure 4).

Klargring af strmforsyningsledningsnettet

Dele, der skal bruges til dette trin:

Strmforsyningsledningsnet1
Sikring (10A)1
Maxi-sikring (60A)1
Magnetventil1

  1. St maxi-sikringen (60 A) i sikringsholderen med 2 stik p strmforsyningsledningsnettet (Figure 5).

    g253152

    Figure 5

    1. Maxi-sikring (60 A)
    2. Magnetventil
    3. Stik med 4 bninger (strmforsyningsledningsnet)
    4. Dksel (lille sikringsholder)
    5. Sikring (10 A)
    6. Lille sikringsholder (strmforsyningsledningsnet)
    7. Sikringsholder med 2 bninger (strmforsyningsledningsnet)

  2. Fjern dkslet fra den lille sikringsholder (Figure 5).

  3. St sikringen (10 A) i den lille sikringsholder, og st dkslet p (Figure 5).

  4. St magnetventilen ind stikket med 4 bninger (Figure 5).

Fring og tilslutning af strmforsyningsledningsnettet

g253010

Figure 6

  1. Tapklemmestik
  2. Strmforsyningsledningsnet

  1. Fr strmforsyningsledningsnettets afgrening med tapklemmestikket i venstre side af maskinen mod motorens forende og det nederste styrtbjlerr (Figure 7).

    g253099

    Figure 7

    1. Nederste styrtbjlerr
    2. Tapklemmestiks afgrening (strmforsyningsledningsnet)
    3. Stik med 2 ben, stik med 1 ben og stikafgrening med 8 bninger (strmforsyningsledningsnet)
    4. Klerbeslagrr

  2. Fr strmforsyningsledningsnettets afgrening med tapklemmestikket langs tvrkanalen og mod adgangspanelet til kontrolpanelets dksel (Figure 8).

    g253243

    Figure 8

    1. Tapklemmestik
    2. Strmforsyningsledningsnet
    3. Tvrkanal
    4. Stik med 2 ben, stik med 1 ben og stik med 8 bninger

  3. Fr strmforsyningsledningsnettets afgrening med stikket med 2 ben, stikket med 1 ben og stikket med 8 bninger langs det nederste styrtbjlerr og opad mod sttterret (Figure 7).

  4. Fr de 2 ringklemmer mod batterikablernes klemmer (Figure 9).

    g253009

    Figure 9

    1. Ringklemmer (strmforsyningsledningsnet)

  5. Fr strmforsyningsledningsnettets afgrening med en sort kabel, blt kabel og stikket med 2 bninger til pumpen p skyllevskebeholderen (Figure 10 eller Figure 11).

    g253239

    Figure 10

    Model 30495

    1. Pumpe (skyllevskebeholder)
    2. Stik med 2 bninger (strmforsyningsledningsnettets afgrening – sort ledning og blt kabel)
    g253240

    Figure 11

    Model 30695

    1. Stik med 2 bninger (strmforsyningsledningsnettets afgrening – sort ledning og blt kabel)
    2. Pumpe (skyllevskebeholder)

Tilslutning af strmforsyningsledningsnettet til maskinen

Afmontering af kontrolpanelets dksel

  1. Ls kontrolpanelets dksel op (Figure 12).

    g253242

    Figure 12

    1. Kontrolpanelets dksel
    2. Lse

  2. Flyt forsigtigt panelet langt nok ind til at give adgang til maskinens ledningsnet (Figure 12).

Tilslutning af strmforsyningsledningsnettets kabel

Tilslut strmforsyningsledningsnettets kabel med tapklemmestikket (grnt kabel) til det isolerede stik med 1 bning p maskinens ledningsnet (lyserdt kabel – fra sikringsblokken) som vist i Figure 13.

g253238

Figure 13

  1. Tapklemmestik (strmforsyningsledningsnet)
  2. Isoleret stik med 1 bning (maskinens ledningsnet)

Montering af kontrolpanelets dksel

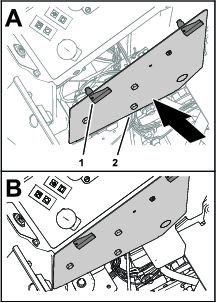

  1. Ret lsene p kontrolpanelets dksel ind efter hullerne i kontrolpanelet (Figure 14).

    g253241

    Figure 14

  2. Fastgr dkslet med lsene (Figure 14).

Montering af ringklemmerne p batterikablerne

  1. Fjern batteriklemmemtrikkerne fra batteriklemmeboltenes korte side ved batteriets plus- og minuskabel (Figure 15).

    g253096

    Figure 15

    1. Batteriklemmemtrik
    2. Ringklemme (rdt kabel)
    3. Batteriklemme (batteriets pluskabel)
    4. Batteriklemme (batteriets minuskabel)
    5. Ringklemme (sort kabel)

  2. Monter ringklemmen p strmforsyningsledningsnettet med det sorte kabel p batteriklemmebolten til batteriets minuskabel med en batteriklemmemtrik (Figure 15).

  3. Monter strmforsyningsledningsnettets ringklemme med det rde kabel p batteriklemmebolten til batteriets pluskabel med en batteriklemmemtrik (Figure 15).

Note: Undlad at montere batterikablerne p maskinen. Batteriets skal tilsluttes p et senere tidspunkt.

Tilslutning af strmforsyningsledningsnettet til solskrmens (ekstraudstyr) ledningsnet

Tilslut stikket med 2 ben p solskrmens ledningsnet til stikket med 2 bninger p strmforsyningsledningsnettet (Figure 16).

g253299

Figure 16

  1. Stik med 2 ben (solskrmens ledningsnet)
  2. Stik med 2 bninger (strmforsyningsledningsnet)

Tilslutning af strmforsyningsledningsnettet til Polar Trac-frerhusets komponenter

  1. Slut strmforsyningsledningsnettet til skyllevskebeholderens pumpe, og fastgr strmforsyningsledningsnettets afgrening til maskinen. Se betjeningsvejledningen til Polar Trac-frerhuset.

  2. Tilslut strmforsyningsledningsnettet til frerhusets ledningsnet. Se betjeningsvejledningen til Polar Trac-frerhuset.

Fastgring af strmforsyningsledningsnettet

Dele, der skal bruges til dette trin:

Kabelbnd6

Fastgrelse af ledningsnettet

  1. Fastgr ledningsnettet p kontrolpanelet til maskinens strmforsyningsledningsnet med et kabelbnd som vist i Figure 17.

    g253235

    Figure 17

    1. Kabelbnd
    2. Maskinens forende

  2. Under tvrkanalen fastgres strmforsyningsledningsnettet til maskinens ledningsnet med 2 kabelbnd som vist i Figure 18.

    g253236

    Figure 18

    1. Maskinens forende
    2. Tvrkanal
    3. Kabelbnd

  3. Over motoren fastgres strmforsyningsledningsnettet til klerbeslagrret som vist i Figure 19.

    g253237

    Figure 19

    1. Strmforsyningsledningsnet
    2. Kabelbnd
    3. Klerbeslagrr

Bundtning af vaskerpumpens ledninger

Maskiner uden Polar Trac-frerhus (ekstraudstyr)

  1. Bundt strmforsyningsledningsnettet til vaskerpumpens ledninger, der ikke anvendes, som vist i (Figure 20).

    g253268

    Figure 20

    1. Kabelbnd
    2. Stik med 2 bninger (strmforsyningsledningsnettets afgrening – sort ledning og blt kabel)

  2. Fastgr ledningerne med et kabelbnd (Figure 20).

Tilslutning af batteriet

Advarsel

Elektriske gnister kan f batterigasserne til at eksplodere og medfre personskade.

Forkert batterikabelfring kan danne gnister og beskadige maskinen og kablerne.

  • Frakobl altid batteriets (sorte) minuskabel, fr du frakobler det rde pluskabel.

  • Tilslut altid batteriets rde pluskabel, fr du tilslutter det sorte minuskabel.

  1. Monter batteriets minuskabel p batteriets minuspol (Figure 21).

    g253097

    Figure 21

    1. Positivt batterikabel
    2. Negativt batterikabel

  2. Tilspnd batteriklemmemtrikken med et moment p 20 til 25Nm.

  3. Monter batteriets pluskabel p batteriets pluspol (Figure 21).

  4. Tilspnd batteriklemmemtrikken med et moment p 20 til 25Nm.

  5. Monter isolatoren over batteriets pluspol (Figure 21).

Montering af bagpanelet, snkning af sdet og lukning af motorhjelmen

Montering af bagpanelet

  1. Ret de 2 tapper nederst p bagpanelet ind efter flangen p sdesttten (Figure 22).

    g253302

    Figure 22

    1. Ls
    2. Hul (tvrkanal)
    3. Tapper (bagpanel)
    4. Flange (sdesttte)

  2. Ret lsene p bagpanelet ind efter hullerne i tvrkanalen (Figure 22).

  3. Fastgr panelet til kanalen med de 3 lse (Figure 22).

Snkning af frersdet

Udls sdets stttepind, og snk sdet, indtil det lser p plads (Figure 23).

g253303

Figure 23

Lukning af motorhjelmen

Luk motorhjelmen, og fastgr den med lsene (Figure 24).

g253301

Figure 24
