Rodillo triple

1. Aparque la mquina en una superficie nivelada, apague el motor, ponga el freno de estacionamiento y retire la llave.

2. Coloque la unidad de rodillo triple debajo del brazo de suspensin.

3. Con los enganches del brazo de suspensin orientados hacia arriba (Figure 1), empuje hacia abajo el brazo de suspensin de modo que la barra encaje en la barra situada en la parte superior de la unidad de rodillo triple (Figure 2).



   Figure 1

   1. Enganche – posicin cerrada
   2. Barra del brazo de suspensin
   3. Enganche – posicin abierta


   Figure 2

   1. Barra del brazo de suspensin
   2. Barra de la unidad de rodillo triple

4. Presione los enganches hacia abajo alrededor de la barra de la unidad de rodillo triple y bloquelas (Figure 1).

   Note: Oir y sentir un "clic" cuando los cierres se bloqueen correctamente.

5. Introduzca el motor en el lado izquierdo de la unidad de rodillo triple (visto desde el puesto del operador) y tire de la barra de retencin del motor (en la unidad de rodillo triple) hacia el motor hasta que oiga un "clic" en ambos lados del motor (Figure 3).

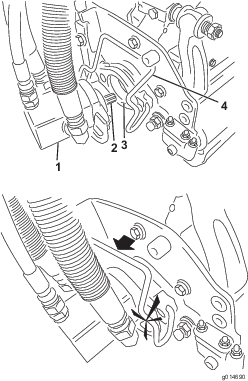

   Figure 3

   1. Motor
   2. Eje acanalado
   3. Hueco
   4. Barra de retencin del motor

1. Aparque la mquina en una superficie nivelada y limpia, baje las unidades de rodillo triple al suelo hasta que los brazos de suspensin hidrulica estn totalmente extendidos, pare el motor, ponga el freno de estacionamiento y retire la llave del interruptor de encendido.

2. Retire la barra de retencin del motor de las ranuras del motor, hacia la unidad de rodillo triple, y retire el motor de la unidad de rodillo triple.



   Figure 4

   1. Motor
   2. Barra de retencin del motor

3. Mueva el motor al lugar de almacenamiento en la parte delantera del brazo de suspensin.

   Note: No eleve la suspensin a la posicin de transporte cuando los motores del molinete estn en los soportes del bastidor de la mquina. Podran daarse los motores o las mangueras. Si es necesario desplazar la unidad de traccin sin tener instalados las unidades de rodillo triple, sujtelos a los brazos de suspensin con bridas.

4. Abra los enganches de la barra del brazo de suspensin de la unidad de rodillo triple que est retirando.

5. Desconecte los cierres de la barra de la unidad de rodillo triple.

6. Retire la unidad de rodillo triple de debajo del brazo de suspensin.

7. Repita los pasos 2 a 6 para las dems unidades de rodillo triple, segn sea necesario.

Piezas necesarias en este paso:

Kit de pesos, 119–7129 (se compra por separado)

1

Esta mquina cumple las normas ANSIB71.4-2012 y ENISO 5395:2013 cuando est equipada con el Kit de pesos Pieza N119-7129.

Note: Si el rodillo triple est instalada en un cortacsped de green modelo 04530 o 04540, debe utilizar un contrapeso hbrido adicional.

1. Retire y deseche los pernos del contrapeso.

2. Instale 2 pernos (5/16"-18 x 2") como se muestra en la Figure 5.

   Note: Estos pernos no estn incluidos en este kit. Nmero de pieza Toro: 322-33.

3. Instale 4 espaciadores (3mm) en cada perno, entre el contrapeso y la placa lateral del rodillo triple (Figure 5).

   Note: Estos espaciadores no estn incluidos en este kit. Nmero de pieza Toro: 63-8410.

4. Instale el contrapeso hbrido auxiliar suministrado con la unidad de traccin usando los pernos suministrados.

Antes de alisar greens, busque una zona despejada y practique maniobras como arrancar, detenerse, y elevar, bajar y conducir con el rodillo triple.

Vaya en lnea recta cuando use el rodillo triple. No gire con el rodillo triple sobre el suelo.

Cuando llegue al borde del green, eleve el rodillo triple antes de girar o detenerse. Los rodillos triples deben estar totalmente elevados antes de realizar giros. Inspeccione el green para determinar si hay obstculos que pudieran resultar daados, o que pudieran daar el rodillo triple, tales como cabezales de aspersores y otros objetos que sobresalen del suelo.

Lubrique los 2 engrasadores (Figure 6) de cada unidad de rodillo triple cada 15horas de operacin con grasa de litio N2. Para obtener los mejores resultados, utilice una pistola de engrasar manual.

1. Limpie con un trapo limpio cada punto de engrase.

2. Aplique grasa a los cojinetes del eje del rodillo triple hasta que note presin (Figure 6).



   Figure 6

3. Limpie el exceso de grasa.
