Rouleau triple

1. Garez la machine sur une surface plane et horizontale, coupez le moteur, serrez le frein de stationnement et enlevez la cl de contact.

2. Positionnez l'unit triple rouleau sous le bras de suspension.

3. Les verrous de la barre de bras de suspension tant orients en haut (Figure 1), poussez le bras de suspension vers le bas pour que la barre s'engage sur la barre transversale en haut de l'unit triple rouleau (Figure 2).



   Figure 1

   1. Verrou ferm
   2. Barre du bras de suspension
   3. Verrou ouvert


   Figure 2

   1. Barre du bras de suspension
   2. Barre de l'unit triple rouleau

4. Fermez les verrous autour de l'unit triple rouleau et bloquez-les en place (Figure 1).

   Note: Vous devez entendre et ressentir un dclic lorsque les verrous sont correctement verrouills en place.

5. Insrez le moteur dans le ct gauche de l'unit triple rouleau (vu de la position de l'utilisateur) et tirez la barre de retenue du moteur situe sur l'unit triple rouleau vers le moteur jusqu' ce que vous entendiez un dclic des deux cts du moteur (Figure 3).

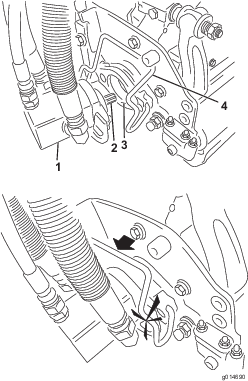

   Figure 3

   1. Moteur
   2. Arbre cannel
   3. Cavit
   4. Barre de retenue de moteur

1. Garez la machine sur une surface propre et de niveau, abaissez les units triple rouleau au sol jusqu' ce que les lments hydrauliques de la suspension soient compltement dploys, coupez le moteur, serrez le frein de stationnement et enlevez la cl du commutateur d'allumage.

2. Poussez la barre de retenue du moteur hors des fentes du moteur et vers l'unit triple rouleau, puis dposez le moteur de l'unit.



   Figure 4

   1. Moteur
   2. Barre de retenue de moteur

3. Amenez le moteur la position de rangement sur l'avant du bras de suspension.

   Note: N'levez pas la suspension en position de transport lorsque les moteurs des cylindres sont dans les supports du cadre de la machine. Vous risqueriez d'endommager les moteurs ou les flexibles. Si vous devez dplacer la machine sans que les units triple rouleau soient en place, fixez-les aux bras de suspension avec des attache-cbles.

4. Ouvrez les verrous sur la barre du bras de suspension de l'unit triple rouleau que vous voulez dposer.

5. Dtachez les verrous de la barre de l'unit triple rouleau.

6. Faites rouler l'unit triple rouleau pour la sortir de sous le bras de suspension..

7. Rptez les oprations 2 6 pour les autres units triple rouleau au besoin.

Pièces nécessaires pour cette opération:

Kit masse (rf. 119-7129) ( se procurer sparment)

1

Cette machine est conforme aux normes ANSIB71.4-2012 et ENISO5395:2013 lorsqu'elle est quipe du kit masse rf.119-7129.

Note: Si le rouleau triple est mont sur les tondeuses de greens modle04530 ou 04540, vous devez utiliser un contrepoids hybride supplmentaire.

1. Dposez les boulons du contrepoids et mettez-les au rebut.

2. Installez 2 boulons (5/16"-18 x 2") comme illustr la Figure 5.

   Note: Ces boulons ne sont pas inclus dans ce kit. Rfrence Toro: 322-33.

3. Installez 4 entretoises (") par boulon entre le contrepoids et la plaque latrale du rouleau triple (Figure 5).

   Note: Ces entretoises ne sont pas incluses dans ce kit. Rfrence Toro: 63-8410.

4. l’aide des boulons fournis, installez le poids auxiliaire hybride fourni avec le groupe de dplacement.

Avant d'aplanir les greens, trouvez une zone dgage et entranez-vous au dmarrage, l'arrt, au levage, l'abaissement et l'aplanissement avec l'unit triple rouleau.

Dplacez-vous en ligne droite pour aplanir la pelouse. Ne changez pas de direction quand les triples rouleaux sont abaisss au sol.

Lorsque vous arrivez au bout du green, levez les triples rouleaux avant de tourner ou de vous arrter. Vous devez lever compltement les triples rouleaux avant de tourner. Vrifiez si le green comporte des obstacles qui pourront tre endommags ou pourront endommager les rouleaux (ttes d'arroseur, objets qui dpassent, etc.).

Lubrifiez les 2 graisseurs (Figure 6) situs sur chaque unit triple rouleau toutes les 15heures de fonctionnement avec de la graisse au lithium n2. Utilisez une pompe graisse manuelle pour obtenir des rsultats optimaux.

1. Essuyez chaque graisseur avec un chiffon propre.

2. Injectez de la graisse dans les roulements d'arbre jusqu' ce que vous ressentiez une pression (Figure 6).



   Figure 6

3. Essuyez l'excdent de graisse.
