Nedfllbart baktriktat ste

1. Parkera maskinen p ett plant underlag.

2. Koppla in parkeringsbromsen.

3. Stng av motorn och tag ut nyckeln.

Figure 1

1. Hj upp plastflaket med hjlp av en upphissningsanordning.

2. Ta bort de tre flnsskruvarna (5/16xtum) och U-fstet frn stttan (Figure 2).

   Note: Spara fstelementen fr att kunna montera plastflaket i framtiden.



   Figure 2

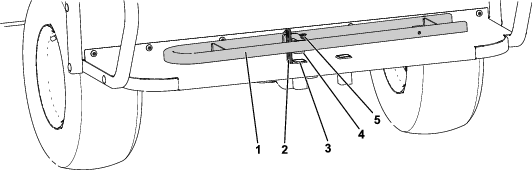

   1. Sttta
   2. U-fste
   3. Flnsskruv (5/16xtum)

3. Skjut fram stttan s att den gr ut ur skran och ta bort stttan (Figure 3).



   Figure 3

   1. Skra
   2. Sttta

4. Snk lastflaket med hjlp av en upphissningsanordning.

5. Ta bort de tv axelbultarna (x4tum) och de tv lsmuttrarna (tum) frn tappfstet baktill p maskinen (Figure 4).

   Note: Spara fstelementen och anvnd dem till installation av flaket i 1 i Montera det baktriktade stet.



   Figure 4

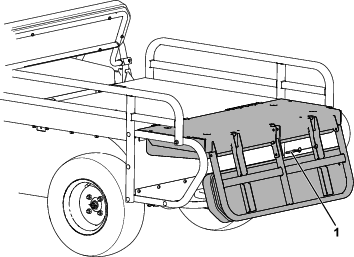

   1. Axelbult (x 4tum)
   2. Tappfste
   3. Lsmutter (tum)

6. Lossa lastflaksspaken och hj sedan upp och avlgsna lastflaket med en upphissningsanordning.

7. Ta bort de tv flaksprrarna frn maskinramen genom att ta bort de fyra flnsskruvarna ( x 2tum) och de fyra muttrarna (tum) enligt Figure 5.

   Note: Spara tv flnsskruvar ( x 2tum) och tv muttrar ( tum) fr montering av flaksatsen i steg 1 i Montera det baktriktade stet. Spara de terstende fstelementen fr att kunna montera plastflaket i framtiden.



   Figure 5

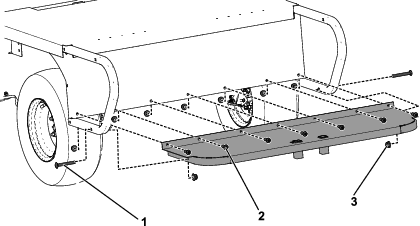

   1. Flnsskruv ( x 2tum)
   2. Flaksprr
   3. Mutter (tum)

Delar som behövs till detta steg:

1. Montera flaket p maskinramen med tv axelbultar (x4tum), tv lsmuttrar (tum), tv flnsskruvar (x2tum) och de tv muttrarna (tum) som tidigare togs bort i steg 6 och 8 av Ta bort plastflaket. Se Figure 6.



   Figure 6

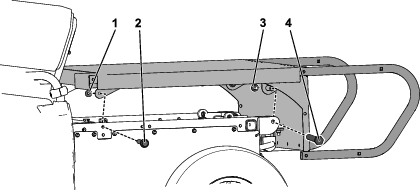

   1. Mutter (tum)
   2. Flnsskruv (x2tum)
   3. Lsmutter (tum)
   4. Axelbult (x4tum)

2. Fst fotstdet p flaket med tv vagnsbultar (x3tum), sju bultar med runt huvud (x1tum) och nio sexkantsmuttrar (tum) enligt Figure 7.



   Figure 7

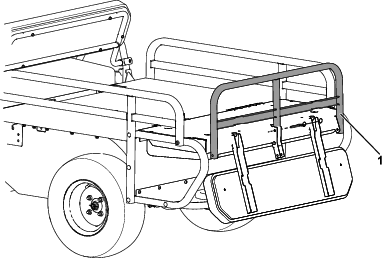

   1. Vagnsbultar (x3tum)
   2. Skruv med runt huvud (x1tum)
   3. Sexkantsmutter (tum)

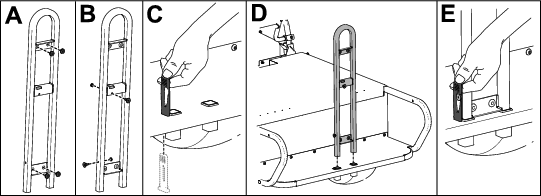

3. Montera fyra gummihylsor p baksteshandtaget (A i Figure 8).

4. Montera tv frsnkta skruvar (tum) och tv lsmuttrar (tum) p baksteshandtaget (B i Figure 8).

5. Dra spnnbanden genom botten av fotstdet (C i Figure 8).

6. Montera baksteshandtaget p fotstdet (D i Figure 8).

7. Fst baksteshandtaget p fotstdet genom att dra spnnbandet uppt och runt den frsnkta skruven (E i Figure 8).



   Figure 8

8. Montera sidoskenorna p flaket med tta vagnsbultar ( x 3tum) och tta sexkantmuttrar (tum) enligt Figure 9.



   Figure 9

   1. Vagnsbult (x3tum)
   2. Sexkantmutter (tum)

9. Montera fyra gummihylsor i stessockelns kanter enligt Figure 10.



   Figure 10

   1. Gummihylsa

10. Montera stet p flaket, rikta in hlen p flaket med hlen p gngjrnen och fst den nitade stesanordningen p flaket (Figure 11).



    Figure 11

1. Ta bort baksteshandtaget, lgg det platt p fotstdet och rikta in fliken p handtaget med handtagshlet p fotstdet (Figure 12).

2. Fst handtaget p fotstdet med spnnbandet och den frsnkta skruven p baksteshandtaget (Figure 12).



   Figure 12

   1. Baksteshandtag
   2. Spnnband
   3. Handtagshl
   4. Skra
   5. Frsnkt skruv

3. Vrid stet framt och ta bort snabbsprinten (Figure 13).



   Figure 13

   1. Snabbsprint

4. Fll upp ryggstdet och stt tillbaka snabbsprinten enligt Figure 14.

   Note: Ryggstdet fungerar som ett bakre flakskydd.



   Figure 14

   1. Ryggstd

Delar som behövs till detta steg:

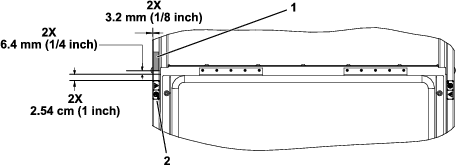

Fst de tv dekalerna med varning fr klmrisk (120-0625) och de tv vltriskdekalerna (138-5554) p det baktvnda stets ram med de mtt som anges i Figure 15.

Figure 15

1. Vltriskdekal (138-5554)
2. Dekal med varning fr klmrisk (120-0625)
