Inklapbare achteruitgerichte stoel

1. Parkeer de machine op een horizontaal oppervlak.

2. Stel de parkeerrem in werking.

3. Zet de motor af en haal het sleuteltje uit het contact.

Figure 1

1. Hijs de kunststof laadbak op met een takel.

2. Verwijder de 3 flenskopschroeven (5/16"x ") en de U-beugel van de steunstang (Figure 2).

   Note: Bewaar het bevestigingsmateriaal om de kunststof laadbak later weer te monteren.



   Figure 2

   1. Steunstang
   2. U-beugel
   3. Flenskopschroef (5/16"x ")

3. Schuif de steunstang naar voren uit de borgsleuf en verwijder de steunstang (Figure 3).



   Figure 3

   1. Borgsleuf
   2. Steunstang

4. Laat de laadbak zakken met de takel.

5. Verwijder de 2 scharnierbouten ("x 4") en 2 borgmoeren (") van de scharnierbeugel achterop de machine (Figure 4).

   Note: Bewaar het bevestigingsmateriaal voor montage van het laadvlak in 1 in De achteruitgerichte stoel monteren.



   Figure 4

   1. Scharnierbout ("x 4")
   2. Scharnierbeugel
   3. Borgmoer (")

6. Zet de hendel van de laadbak los, hijs de laadbak omhoog met de takel en verwijder de laadbak.

7. Verwijder de 2 laadbakgrendels van het machineframe; u dient hiervoor de 4 flenskopschroeven (3/8"x 2") en 4 moeren (3/8") te verwijderen; zie Figure 5.

   Note: Bewaar 2 flenskopschroeven (3/8"x 2") en 2 moeren (3/8") voor de montage van het laadvlak in stap 1 in De achteruitgerichte stoel monteren. Bewaar het overige bevestigingsmateriaal om de kunststof laadbak later weer te monteren.



   Figure 5

   1. Flenskopschroef (3/8"x 2")
   2. Laadbakgrendel
   3. Moer (3/8")

Benodigde onderdelen voor deze stap:

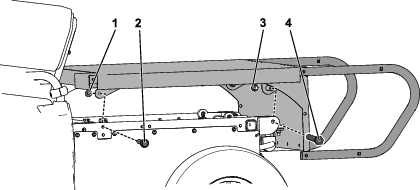

1. Monteer het laadvlak op het machineframe; gebruik hierbij de 2 scharnierbouten (" x 4"), 2 borgmoeren ("), 2 flenskopschroeven (3/8" x 2") en 2 moeren (3/8") die u eerder verwijderd hebt in stap 6 en 8 in De kunststof laadbak verwijderen. Zie Figure 6.



   Figure 6

   1. Moer (3/8")
   2. Flenskopschroef (3/8" x 2)
   3. Borgmoer (")
   4. Scharnierbout (" x 4")

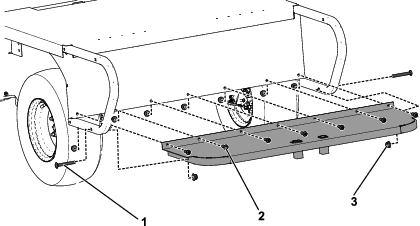

2. Maak de voetsteunen vast op het laadvlak; gebruik hierbij 2 slotbouten (3/8" x 3"), 7 bolkopschroeven (3/8" x 1") en 9 zeskantige moeren (3/8") zoals afgebeeld in Figure 7.



   Figure 7

   1. Slotbouten (3/8" x 3")
   2. Bolkopschroef (3/8" x 1")
   3. Zeskantige moer (3/8")

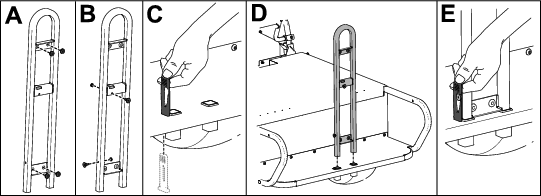

3. Monteer 4 rubberen pakkingringen op de handgreep van de achterste stoel (A in Figure 8).

4. Monteer 2 verzonken schroeven (") en 2 borgmoeren (") op de handgreep van de achterste stoel (B in Figure 8).

5. Leid de bevestigingsband door de onderkant van de voetsteun (C in Figure 8).

6. Monteer de handgreep van de achterste stoel op de voetsteun (D in Figure 8).

7. Bevestig de handgreep van de achterste stoel op de voetsteun; trek hiervoor de bevestigingsband omhoog en rond de verzonken schroef (E in Figure 8).



   Figure 8

8. Monteer de zijrails aan het laadvlak; gebruik hierbij 8 slotbouten (3/8 "x 3") en 8 zeskantige moeren (3/8 inch) zoals afgebeeld op Figure 9.



   Figure 9

   1. Slotbout (3/8 "x 3")
   2. Zeskantige moer (3/8")

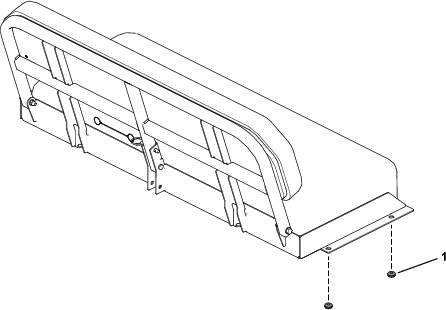

9. Monteer 4 rubberen pakkingringen op de randen van de stoelbasis; zie Figure 10.



   Figure 10

   1. Rubberen pakking

10. Monteer de stoel op het laadvlak, lijn hierbij de openingen in het laadvlak uit met de openingen in de scharnieren en bevestig de stoel met de klinknagels op het laadvlak (Figure 11).



    Figure 11

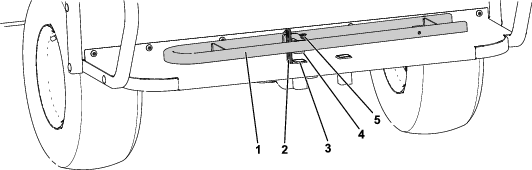

1. Verwijder de handgreep van de achterste stoel en leg deze plat op de voetsteun; zorg dat de lip in de handgreep uitgelijnd is met de handgreepopening in de voetsteun (Figure 12).

2. Bevestig de handgreep op de voetsteun; gebruik hiervoor de bevestigingsband en de verzonken schroef van de handgreep van de achterste stoel (Figure 12).



   Figure 12

   1. Handgreep van achterste stoel
   2. Bevestigingsband
   3. Handgreepopening
   4. Inkeping
   5. Verzonken schroef

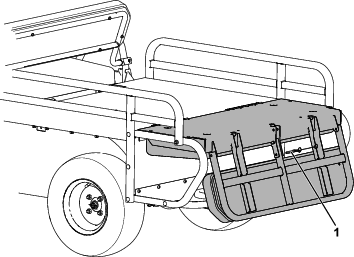

3. Kantel de stoel naar voren en verwijder de borgpen (Figure 13).



   Figure 13

   1. Borgpen

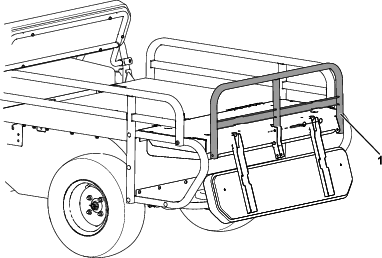

4. Klap de steun van de rugleuning omhoog en plaats de borgpen terug; zie Figure 14.

   Note: De steun van de rugleuning dient als achterlaadklep.



   Figure 14

   1. Steun van rugleuning

Benodigde onderdelen voor deze stap:

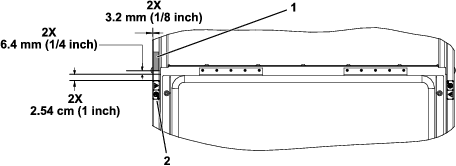

Breng de 2 knelpuntwaarschuwingsstickers (120-0625) en de 2 kantelgevaarstickers (138-5554) aan op het frame van de achteruitgerichte stoel; gebruik hierbij de afmetingen getoond in Figure 15

Figure 15

1. Kantelgevaarsticker (138-5554)
2. Knelpuntwaarschuwingssticker (120-0625)
