安全について

安全ラベルと指示ラベル

以下のラベルや指示は危険な個所の見やすい部分に貼付してあります。破損したりはがれたりした場合は新しいラベルを貼付してください。

120-0625

手を挟まれる恐れあり：手を近づけないこと。

138-5554

ROPS のみを搭載している車両の場合

転倒の危険：万一転倒した場合、後方に乗車している要員には ROPS による保護が及ばない：転倒事故を起こさないように十分注意すること。

138-9231

オペレーターズマニュアルを読むこと。
最大車両総重量を 1,403 kg とすること。

組み立て

マシンの準備を行う

平らな場所に駐車する。
駐車ブレーキを掛ける。
エンジンを止め、キーを抜き取る。

Figure 1

箱型プラスチック製荷台を取り外す

ホイストを使ってプラスチック製荷台を吊り上げる。
荷台支え棒から、フランジヘッドねじ（5/16 x "）3 本と U ブラケットを外す（Figure 2）。

Note: 将来的に荷台を再取り付けする場合のために、金具類は保管してください。
Figure 2
1. 支え棒
2. U ブラケット
3. フランジヘッドねじ（5/16 x "）
支え棒を前に倒してディテントから外し、車体から取り外す（Figure 3）。
Figure 3
1. ロック位置（スロット）
2. 支え棒
ホイストを使ってプラスチック製荷台を車体上に降ろす。
車体後部にあるブラケットから、ピボットボルト（ x 4"）2本とロックナット（"）2個を外す（Figure 4）。

Note: 取り外したものは1（後向きシートを取りつける）で再取り付けするので廃棄しないでください。
Figure 4
1. ピボットボルト（ x 4"）
2. ピボットブラケット
3. ロックナット（"）
荷台レバーをゆるめ、ホイストで吊り上げている荷台を車体から取り除く。
Figure 5に示すように、車体フレームから荷台用のラッチ（2個）を外す；フランジヘッドねじ（ x 2"）4 本とナット（"）4 個を使用する。

Note: フランジヘッドねじ（ x 2"）2 本とナット（"）2 個は、1（後向きシートを取りつける）で新しい平床荷台アセンブリを取り付ける時に使用します。残りのボルト・ナットは、将来的に荷台を再取り付けする場合のために保管してください。

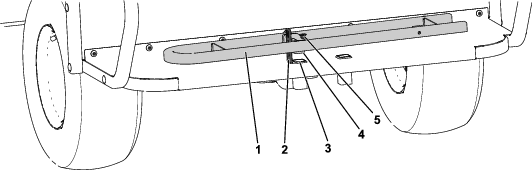

Figure 5
1. フランジヘッドねじ（ x 2"）
2. 荷台ラッチ
3. ナット（"）

後向きシートを取りつける

この作業に必要なパーツ

平床荷台	1
フットレスト	1
キャリッジボルト（ x 3"）	10
六角ナット（"）	17
ボタンヘッドねじ（x1"）	7
後座席ハンドル	1
固定ストラップ	1
カウンタシャンンクねじ（"）	2
ロックナット（"）	2
サイドレール	2
リベット	10
ゴム製のハトメ	8

車体フレームに平床を取り付ける；ステップ 6 と 8（箱型プラスチック製荷台を取り外す）で取り外したピボットボルト（ x 4"）2 本、ロックナット（"） 2個、フランジヘッドねじ（ x 2"）2 本、ナット（"）2 個を使用する。Figure 6を参照。

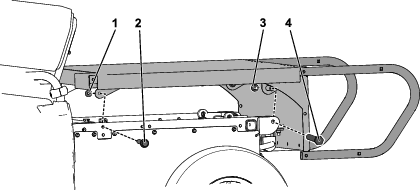

Figure 6
1. ナット（"）
2. フランジヘッドねじ（ x 2"）
3. ロックナット（"）
4. ピボットボルト（ x 4"）
フットレストを取り付ける；キャリッジボルト（ x 3"）2 本、ボタンヘッドねじ（ x 1"）7 本、六角ナット（"）9 個を使用して Figure 7のように取り付ける。

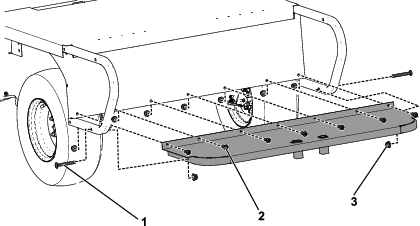

Figure 7
1. キャリッジボルト（ x 3"）
2. ボタンヘッドねじ（x1"）
3. 六角ナット（"）
後シートハンドルにゴム製ハトメ（4個）を取り付ける（Figure 8；A）。
後シートハンドルにカウンタシャンクねじ（"）2 本とロックナット（"）2 個を取り付ける（Figure 8；B）。
フットレストの下から固定ストラップを通す（Figure 8；C）。
フットレストに後部シートハンドルを取り付ける（Figure 8；D）。
固定ストラップを引き上げてカウンタシャンクねじに引っ掛けて後部シートハンドルをフットレストに固定する（Figure 8；E）。

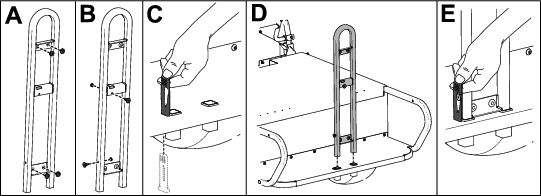

Figure 8
平床荷台アセンブリに、サイドレールを取り付ける；キャリッジボルト（ x 3"）8 本と六角ナット（"）1個を使用してFigure 9のように取り付ける。

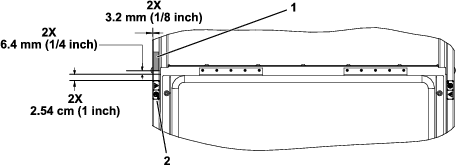

Figure 9
1. キャリッジボルト（ x 3"）
2. 六角ナット（"）
シートベースのエッジ部分にゴム製ハトメ（4個）をFigure 10のように取り付ける。

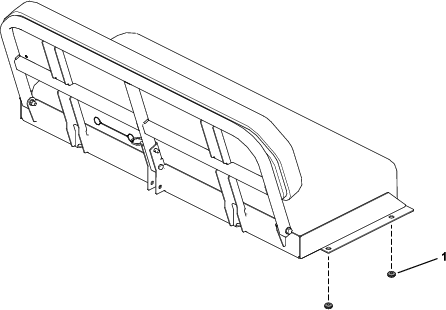

Figure 10
1. ゴム製のハトメ
平床荷台にシートアセンブリを取り付ける；荷台の穴に蝶番の穴を合わせて、シートアセンブリを平床荷台にリベットで固定する（Figure 11）。

Figure 11

後向きシートを折りたたむ

後部シートのハンドルを外し、フットレストの上にあるハンドル固定穴にハンドルのタブを合わせて置く（Figure 12）。
固定ストラップとカウンタシャンクねじでハンドルをフットレストに固定する（Figure 12）。
Figure 12
1. 後座席ハンドル
2. 固定ストラップ
3. ハンドルの穴
4. ノッチ
5. カウンタシャンクねじ
座席を倒し、クイックピンを外す（Figure 13）。

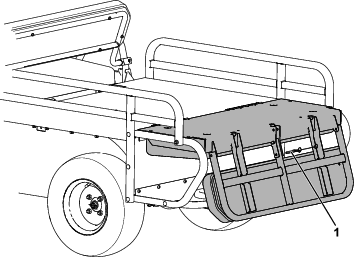

Figure 13
1. クイックピン
Figure 14に示すようにバックレストサポートを立て、クイックピンで固定する。

Note: バックレストサポートは、荷台のテールゲートになります。

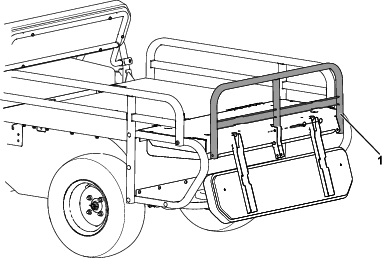

Figure 14
1. バックレストサポート
