室外ミラーキット

1. 平らな場所に駐車する。

2. 駐車ブレーキを掛ける。

3. エンジンを止め、キーを抜き取る。

モデル 07921 または 07922 の日よけを搭載している GTX

この作業に必要なパーツ

サポートアーム	1
フランジヘッドボルト（M6 x 35 mm）	4

1. フランジヘッドボルト （M6 x 35 mm: 2本） のねじ山部分に中程度のロッキングコンパウンドを塗りつける 。

2. Figure 2のように、サポートアームを前取り付けチューブに固定する；フランジヘッドボルト （M6 x 35 mm）2本を使用する。

   Note: 上下どちらの穴を使用しても構いません。



   Figure 2

   1. サポートアーム
   2. フランジヘッドボルト（M6 x 35 mm）

GTX モデルのうちでキャブ（モデル 07142）2 人用日よけ（モデル 07140）4 人用日よけ（モデル 07141）を装備しているもの

この作業に必要なパーツ

サポートアーム	1
フランジヘッドボルト（M6 x 16 mm）	4
延長ブラケット	1
ロックナット(M6)	2

1. フランジヘッドボルト （M6 x 16 mm: 2本） のねじ山部分に中程度のロッキングコンパウンドを塗りつける 。

2. サポートアームの取り付けブラケットを、延長ブラケットと、キャブのピラー A にあるミラーブラケットに合わせる （Figure 3）。

3. Figure 3のように、延長ブラケットをミラーブラケットに固定する；フランジヘッドボルト（M6 x 16 mm） 2 本とロックナット（M6）2個を使用する。

4. Figure 3のように、サポートアームをピラーに固定する；フランジヘッドボルト （M6 x 16 mm）2本を使用する。

5. ボルトを 972-1,198 Ncm （0.6-0.7 kg.m = 86-106 in-lb）にトルク締めする。

ワークマン MD/MDE/MDX/HDX の場合

この作業に必要なパーツ

サポートアーム	1
フランジヘッドボルト（M6 x 16 mm）	4

1. フランジヘッドボルト （M6 x 16 mm: 2本） のねじ山部分に中程度のロッキングコンパウンドを塗りつける 。

2. サポートアームの取り付けブラケットを、キャブのピラー A にあるミラーブラケットに合わせる （Figure 4）。

3. Figure 4のように、サポートアームをピラーに固定する；フランジヘッドボルト （M6 x 16mm）2本を使用する。

4. ボルトを 9.72-11.98 Nm （0.6-0.7 kg.m = 86-106 in-lb）にトルク締めする。

この作業に必要なパーツ

ミラー

1

1. ミラーについている取り付けクランプをサポートアームに合わせる （Figure 5のA）。



   Figure 5

   1. 取り付けクランプ
   2. サポートアーム
   3. キャップスクリュ（5 mm）

2. サポートアームにミラーを取り付ける （Figure 5のA）。

   Note: 取り付けクランプからサポートアームが 13 mm 突き出るようにしてください。

3. 取り付けクランプ用の2本のキャップスクリュ （5 mm；Figure 5のB） を 最大トルク 30 Nm （0.3 kg.m = 26 in-lb） にトルク締めする。

Important: 運転前にミラーの調整を行ってください。

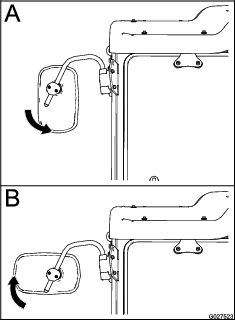

1. 両手を使ってミラーを右回りまたは左回りに回転させます （Figure 6）。



   Figure 6

2. ミラーやアームの位置の調整は、アームをキャブ側へ引き寄せるか逆に外側へ押し出すかして行います （Figure 7）。



   Figure 7

3. 両手を使ってミラーを上下方向に回転させる （Figure 8のA）。



   Figure 8

4. 両手を使ってミラーを左右方向に回転させる （Figure 8のB）。
