Utvendig speilsett

1. Parker maskinen p en jevn flate.

2. Sett p parkeringsbremsen.

3. Sl av motoren og ta ut nkkelen.

For GTX-modeller med kalesjemodell 07921 eller 07922

Deler som er nødvendige for dette trinnet:

Stttearm	1
Flenshodebolt (M6x 35mm)	4

1. Smr gjengeforseglingsmiddel av middels styrke p gjengene til de to flenshodeboltene (M6x 35mm).

2. Fest stttearmen til det fremre monteringsrret med de to flenshodeholtene (M6x 35mm), som vist i Figure 2.

   Note: Du kan montere stttearmen i de vre eller nedre hullsettet.



   Figure 2

   1. Stttearm
   2. Flenshodebolt (M6x 35mm)

For GTX-modeller med frerhus (modell 07142), kalesje for to personer (modell 07140), eller kalesje for fire personer (modell 07141)

Deler som er nødvendige for dette trinnet:

Stttearm	1
Flenshodebolt (M6x 16mm)	4
Forlengelsesbrakett	1
Lsemutter (M6)	2

1. Smr gjengeforseglingsmiddel av middels styrke p gjengene til de to flenshodeboltene (M6x 16mm).

2. Innrett monteringsbraketten til stttearmen med forlengelsesbraketten og speilbraketten ved pilar A p frerhuset (Figure 3).

3. Fest forlengelsesbraketten til speilbraketten med to flenshodebolter (M6 x 16 mm) og to lsemuttere (M6) som vist i Figure 3.

4. Fest stttearmen til pilaren med de to flenshodeholtene (M6 x 16 mm) som vist i Figure 3.

5. Trekk til boltene til 972 til 1198 Ncm.

For MD-/MDE-/MDX-/HDX-modeller

Deler som er nødvendige for dette trinnet:

Stttearm	1
Flenshodebolt (M6x 16mm)	4

1. Smr gjengeforseglingsmiddel av middels styrke p gjengene til de to flenshodeboltene (M6x 16mm).

2. Innrett monteringsbraketten til stttearmen med speilbraketten ved pilarA p frerhuset (Figure 4).

3. Fest stttearmen til pilaren med de to flenshodeholtene (M6 x 16 mm) som vist i Figure 4.

4. Trekk boltene til med et moment p 972–1198Ncm.

Deler som er nødvendige for dette trinnet:

Speil

1

1. Innrett monteringsklemmen til speilet med stttearmen (A av Figure 5).



   Figure 5

   1. Monteringsklemme
   2. Stttearm
   3. Hodeskruer (5 mm)

2. Skyv speilet p stttearmen (A av Figure 5).

   Note: Sikre at stttearmen strekker seg 13mm utenfor monteringsklemmen.

3. Trekk til de to hodeskruene (5mm) for monteringsklemmen (B av Figure 5) til et maksimalt moment p 300 Ncm.

Important: Juster vinkelen til speilet fr du kjrer maskinen.

1. Bruk to hender til rotere speilet med eller mot klokken p kulefestet (Figure 6).



   Figure 6

2. Hvis du vil justere plasseringen til speilen og stttearmen, dreier du stttearmen mot frerhuset eller bort fra det (Figure 7).



   Figure 7

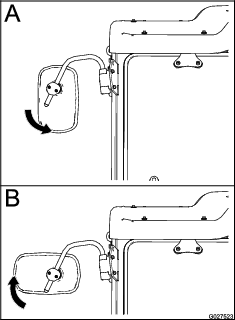

3. Bruk to hender til rotere speilet opp eller ned p kulefestet (A i Figure 8).



   Figure 8

4. Bruk to hender til rotere speilet til venstre eller hyre p kulefestet (B i Figure 8).
