Kit de espelho exterior

1. Estacione a mquina numa superfcie nivelada.

2. Engate o travo de estacionamento.

3. Desligue o motor e retire a chave da ignio.

Para modelos GTX com modelo de cobertura 07921 ou 07922

Peças necessárias para este passo:

Brao de suporte	1
Parafusos de cabea flangeada (M6x35mm)	4

1. Aplique fixador de roscas de resistncia mdia nas roscas dos dois parafusos com cabea flangeada (M6 x 35mm).

2. Prenda o brao de suporte ao tubo de montagem frontal com 2 parafusos com cabea flangeada (M6 x 35mm), como se mostra na Figure 2.

   Note: Pode instalar o brao de suporte no conjunto de furos superior ou inferior.



   Figure 2

   1. Brao de suporte
   2. Parafusos de cabea flangeada (M6x35mm)

Para Modelos GTX com cabina (Modelo 07142), Cobertura de duas pessoas (Modelo 07140) ou Cobertura de quatro pessoas (Modelo 07141)

Peças necessárias para este passo:

Brao de suporte	1
Parafusos de cabea flangeada (M6x16 mm)	4
Suporte de extenso	1
Porca de bloqueio (M6)	2

1. Aplique fixador de roscas de resistncia mdia nas roscas dos dois parafusos com cabea flangeada (6 x 16mm).

2. Alinhe o suporte de montagem do brao de suporte com o suporte de extenso e o suporte do espelho no pilar A da cabina (Figure 3).

3. Prenda o suporte de extenso ao suporte do espelho com 2 parafusos de cabea flangeada (M6 x 16mm) e 2 porcas de bloqueio (M6), como se mostra na Figure 3.

4. Prenda o brao de suporte ao pilar com 2 parafusos com cabea flangeada (M6 x 16mm), como se mostra na Figure 3.

5. Aperte os parafusos com uma fora de 9,72 a 11,98Nm.

Para os modelos MD/MDE/MDX/HDX

Peças necessárias para este passo:

Brao de suporte	1
Parafusos de cabea flangeada (M6x16mm)	4

1. Aplique fixador de roscas de resistncia mdia nas roscas dos dois parafusos com cabea flangeada (6 x 16mm).

2. Alinhe o suporte de montagem do brao de suporte com o suporte do espelho no pilar A da cabina (Figure 4).

3. Prenda o brao de suporte ao pilar com 2 parafusos com cabea flangeada (M6 x 16mm), como se mostra na Figure 4.

4. Aperte os parafusos com uma fora de 9,72 a 11,98Nm.

Peças necessárias para este passo:

Espelho

1

1. Alinhe o grampo de montagem do espelho com o brao de suporte (A de Figure 5).



   Figure 5

   1. Grampo de montagem
   2. Brao de suporte
   3. Parafusos sextavados (5mm)

2. Deslize o espelho para o brao de suporte (A de Figure 5).

   Note: Certifique-se de que o brao de suporte se estende 13mm para alm do grampo de montagem.

3. Aperte os 2 parafusos sextavados (5mm) do grampo de montagem (B da Figure 5) com um binrio mximo de 2,94Nm.

Important: Ajuste o ngulo de viso do espelho antes de conduzir a mquina.

1. Utilize as duas mos para rodar o espelho no sentido dos ponteiros do relgio ou no sentido contrrio na montagem de bola (Figure 6).



   Figure 6

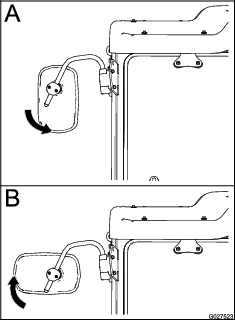

2. Para ajustar a posio do espelho e brao de suporte, incline o brao de suporte na direo da cabina ou no sentido contrrio (Figure 7).



   Figure 7

3. Utilize as duas mos para rodar o espelho para cima ou para baixo na montagem de bola (A na Figure 8).



   Figure 8

4. Utilize as duas mos para rodar o espelho para a esquerda ou para a direita na montagem de bola (B na Figure 8).
