Ytterspegelssats

1. Parkera maskinen p en plan yta.

2. Koppla in parkeringsbromsen.

3. Stng av motorn och tag ut nyckeln.

Fr GTX-modeller med soltak av modell 07921 eller 07922

Delar som behövs till detta steg:

Stdarm	1
Flnsskruv (M6 x 35 mm)	4

1. Applicera gngttningsmassa av mediumtyp p de tv flnsskruvarnas gngor (M6 x 35mm).

2. Fst stdarmen vid det frmre rrfstet med tv flnsskruvar (M6 x 35mm) enligt Figure 2.

   Note: Du kan montera stdarmen i de vre eller nedre hlen.



   Figure 2

   1. Stdarm
   2. Flnsskruv (M6 x 35 mm)

Fr GTX-modeller med hytt (modell 07142), 2-sitsig med soltak (modell 07140) eller 4-sitsig med soltak (modell 07141)

Delar som behövs till detta steg:

Stdarm	1
Flnsskruv (M6 x 16 mm)	4
Frlngningsfste	1
Lsmutter (M6)	2

1. Applicera gngttningsmassa av mediumtyp p de tv flnsskruvarnas gngor (M6 x 16mm).

2. Rikta in stdarmens monteringsfste efter frlngningsfstet och spegelfstet vid hyttstolpe A (Figure 3).

3. Fst frlngningsfstet vid spegelfstet med tv flnsskruvar (M6 x 16mm) och tv lsmuttrar (M6) enligt Figure 3.

4. Fst stdarmen vid stolpen med tv flnsskruvar (M6 x 16mm) enligt Figure 3.

5. Dra t skruvarna till 972–1198Ncm.

Fr MD-/MDE-/MDX-/HDX-modeller

Delar som behövs till detta steg:

Stdarm	1
Flnsskruv (M6 x 16 mm)	4

1. Applicera gngttningsmassa av mediumtyp p de tv flnsskruvarnas gngor (M6 x 16mm).

2. Rikta in stdarmens monteringsfste efter spegelfstet vid hyttstolpe A (Figure 4).

3. Fst stdarmen vid stolpen med tv flnsskruvar (M6 x 16mm) enligt Figure 4.

4. Dra t skruvarna till 972–1198Ncm.

Delar som behövs till detta steg:

Spegel

1

1. Rikta in spegelns monteringsklmma med stdarmen (A i Figure 5).



   Figure 5

   1. Monteringsklmma
   2. Stdarm
   3. Huvudskruvar (5mm)

2. Fr p spegeln p stdarmen (A i Figure 5).

   Note: Kontrollera att stdarmen sticker ut 13mm utanfr monteringsklmman.

3. Dra t monteringsklmmans tv huvudskruvar p 5mm (B i Figure 5) till ett moment om maximalt 300Ncm.

Important: Justera sikten i spegeln innan du kr maskinen.

1. Anvnd tv hnder fr att vrida spegeln medurs eller moturs p kulfstet (Figure 6).



   Figure 6

2. Vrid stdarmen i riktning mot eller frn hytten fr att justera lget fr spegeln och stdarmen (Figure 7).



   Figure 7

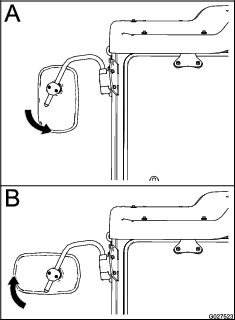

3. Anvnd tv hnder fr att vrida spegeln upp eller ned p kulfstet (A i Figure 8).



   Figure 8

4. Anvnd tv hnder fr att vrida spegeln till vnster eller hger p kulfstet (B i Figure 8).
