Kit de retrovisor exterior

1. Aparque la mquina en una superficie nivelada.

2. Accione el freno de estacionamiento.

3. Apague el motor y retire la llave.

Para modelos GTX con modelo de toldo 07921 o 07922

Piezas necesarias en este paso:

Brazo	1
Perno con arandela prensada (M6 x 35mm)	4

1. Aplique sellador de roscas de grado medio a las roscas de los 2 pernos con arandela prensada (M6 x 35mm).

2. Fije el brazo al tubo de soporte delantero con los 2 pernos con arandela prensada (M6 x 35mm), tal y como se muestra en la Figure 2.

   Note: Puede instalar el brazo en el conjunto inferior o superior de taladros.



   Figure 2

   1. Brazo
   2. Perno con arandela prensada (M6 x 35mm)

Para modelos GTX con cabina (modelo 07142), toldo para 2 personas (modelo 07140) o toldo de 4 personas (modelo 07141)

Piezas necesarias en este paso:

Brazo	1
Perno con arandela prensada (M6 x 16mm)	4
Barra de extensin	1
Contratuerca (M6)	2

1. Aplique sellador de roscas de grado medio a las roscas de los 2 pernos con arandela prensada (M6 x 16mm).

2. Alinee el soporte de montaje del brazo con el soporte del extensin y el soporte del retrovisor en el pilar A de la cabina (Figure 3).

3. Sujete el soporte de extensin al soporte del retrovisor con 2 pernos con arandela prensada (M6 x 16mm) y 2 contratuercas (M6), tal y como se muestra en la Figure 3.

4. Fije el brazo al pilar con los 2 pernos con arandela prensada (M6 x 16mm), tal y como se muestra en la Figure 3.

5. Apriete los pernos a entre 97,2 y 119,8 N∙m.

Para modelos MD/MDE/MDX/HDX

Piezas necesarias en este paso:

Brazo	1
Perno con arandela prensada (M6 x 16mm)	4

1. Aplique sellador de roscas de grado medio a las roscas de los 2 pernos con arandela prensada (M6 x 16mm).

2. Alinee el soporte de montaje del brazo con el soporte del retrovisor en el pilar A de la cabina (Figure 4).

3. Fije el brazo al pilar con los 2 pernos con arandela prensada (M6 x 16mm), tal y como se muestra en la Figure 4.

4. Apriete los pernos a entre 9,72 y 11,98N∙m.

Piezas necesarias en este paso:

Retrovisor

1

1. Alinee la abrazadera de montaje del retrovisor con el brazo (Figure 5, A).



   Figure 5

   1. Abrazadera de montaje
   2. Brazo
   3. Tornillos de caperuza (5mm)

2. Coloque el retrovisor en el brazo (Figure 5, A).

   Note: Asegrese de que el brazo sobresale 13 mm de la abrazadera de montaje.

3. Apriete los 2 tornillos de caperuza (5mm) de la abrazadera (B de Figure 5) a un par mximo de 30N∙m.

Important: Ajuste el ngulo de visualizacin del retrovisor antes de conducir la mquina.

1. Utilice ambas manos para girar el retrovisor en sentido horario o antihorario sobre la rtula (Figure 6).



   Figure 6

2. Para ajustar la posicin del retrovisor y del brazo, mueva el brazo para acercarlo o alejarlo de la cabina (Figure 7).



   Figure 7

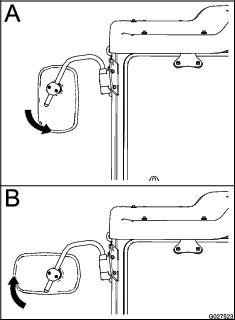

3. Utilice ambas manos para girar el retrovisor hacia arriba o hacia abajo sobre la rtula (Figure 8, A).



   Figure 8

4. Utilice ambas manos para girar el retrovisor hacia la derecha o la izquierda sobre la rtula (Figure 8, B).
