Ulkopeilisarja

1. Pyski kone tasaiselle alustalle.

2. Kytke seisontajarru.

3. Sammuta moottori ja irrota virta-avain.

GTX-mallit, joissa on katosmalli 07921 tai 07922

Vaiheeseen tarvittavat osat:

Tukivarsi	1
Laippakantapultti (M635mm)	4

1. Levit keskivahvaa kierrelukitetta kahden laippakantapultin (M635mm) kierteisiin.

2. Kiinnit tukivarsi etukiinnitysputkeen kahdella laippakantapultilla (M635mm) kuvan mukaisesti (Figure 2).

   Note: Tukivarsi voidaan asentaa ylempiin tai alempiin reikiin.



   Figure 2

   1. Tukivarsi
   2. Laippakantapultti (M635mm)

GTX-mallit, joissa on ohjaamo (malli 07142), kahden henkiln katos (malli 07140) tai neljn henkiln katos (malli 07141)

Vaiheeseen tarvittavat osat:

Tukivarsi	1
Laippakantapultti (M616mm)	4
Jatkokappale	1
Lukkomutteri (M6)	2

1. Levit keskivahvaa kierrelukitetta kahden laippakantapultin (M616mm) kierteisiin.

2. Kohdista tukivarren asennuskannatin ohjaamon pylvss A olevaan jatkokappaleeseen ja peilin kannattimeen (Figure 3).

3. Kiinnit jatkokappale peilin kannattimeen kahdella laippakantapultilla (M616mm) ja kahdella lukkomutterilla (M6) kuvan mukaisesti (Figure 3).

4. Kiinnit tukivarsi pylvseen kahdella laippakantapultilla (M616mm) kuvan mukaisesti (Figure 3).

5. Kirist pultit momenttiin 972 – 1198Ncm.

Mallit MD/MDE/MDX/HDX

Vaiheeseen tarvittavat osat:

Tukivarsi	1
Laippakantapultti (M616mm)	4

1. Levit keskivahvaa kierrelukitetta kahden laippakantapultin (M616mm) kierteisiin.

2. Kohdista tukivarren asennuskannatin ohjaamon pylvss A olevaan peilin kannattimeen (Figure 4).

3. Kiinnit tukivarsi pylvseen kahdella laippakantapultilla (M616mm) kuvan mukaisesti (Figure 4).

4. Kirist pultit momenttiin 972 – 1198Ncm.

Vaiheeseen tarvittavat osat:

Peili

1

1. Kohdista peilin kiinnityskiristin tukivarteen (A, Figure 5).



   Figure 5

   1. Kiinnityskiristin
   2. Tukivarsi
   3. Kantaruuvit (5mm)

2. Pujota peili tukivarteen (A, Figure 5).

   Note: Aseta kiinnityskiristin siten, ett tukivartta j nkyviin 13 mm.

3. Kirist kiinnityskiristimen kaksi kantaruuvia (5mm) (B, Figure 5) enintn momenttiin 300Ncm.

Important: Sd peili sopivaan kulmaan, ennen kuin lhdet ajamaan koneella.

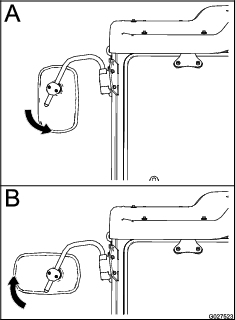

1. Knn peili kahdella kdell myt- tai vastapivn kuulakiinnikkeessn (Figure 6).



   Figure 6

2. Voit st peilin ja tukivarren asentoa kntmll tukivartta ohjaamoon pin tai pois pin siit (Figure 7).



   Figure 7

3. Knn peili kahdella kdell yls- tai alaspin kuulakiinnikkeessn (A, Figure 8).



   Figure 8

4. Knn peili kahdella kdell vasemmalle tai oikealle kuulakiinnikkeessn (B, Figure 8).
