Ydre spejlst

1. Parker maskinen p en plan flade.

2. Aktiver parkeringsbremsen.

3. Sluk motoren, og tag nglen ud.

For GTX-modeller med kalechemodel 07921 eller 07922

Dele, der skal bruges til dette trin:

Stttearm	1
Flangehovedbolt (M6 x 35mm)	4

1. Pfr gevindlsemasse af middel styrke p gevindene p de 2flangehovedbolte (M6x 35mm).

2. Fastgr stttearmen til det forreste monteringsrr med de 2flangehovedbolte (M6x 35mm) som vist i Figure 2.

   Note: Du kan montere stttearmen i det verste eller nederste st huller.



   Figure 2

   1. Stttearm
   2. Flangehovedbolt (M6 x 35mm)

For GTX-modeller med frerhus (model 07142), kaleche til 2personer (model07140) eller kaleche til 4personer (model07141)

Dele, der skal bruges til dette trin:

Stttearm	1
Flangehovedbolt (M6 x 16mm)	4
Forlngerbeslag	1
Lsemtrik (M6)	2

1. Pfr gevindlsemasse af middel styrke p gevindene p de 2flangehovedbolte (M6x 16mm).

2. Ret stttearmens monteringsbeslag ind efter forlngerbeslaget og spejlbeslaget p frerhusets A-stolpe (Figure 3).

3. Fastgr forlngerbeslaget til spejlbeslaget med to flangehovedbolte (M6 x 16 mm) og to lsemtrikker (M6) som vist i Figure 3.

4. Fastgr stttearmen til stolpen med de to flangehovedbolte (M6 x 16 mm) som vist i (Figure 3).

5. Tilspnd boltene til 972 til 1.198 Ncm.

For MD-/MDE-/MDX-/HDX-modeller

Dele, der skal bruges til dette trin:

Stttearm	1
Flangehovedbolt (M6 x 16mm)	4

1. Pfr gevindlsemasse af middel styrke p gevindene p de 2flangehovedbolte (M6x 16mm).

2. Ret stttearmens monteringsbeslag ind efter spejlbeslaget p stolpe A i frerhuset (Figure 4).

3. Fastgr stttearmen til stolpen med de to flangehovedbolte (M6 x 16 mm) som vist i (Figure 4).

4. Tilspnd boltene til et moment p 972 til 1.198Ncm.

Dele, der skal bruges til dette trin:

Spejl

1

1. Ret spejlets monteringsklemme ind med stttearmen (A i Figure 5).



   Figure 5

   1. Monteringsklemme
   2. Stttearm
   3. Maskinskruer (5 mm)

2. Skub spejlet ind p stttearmen (A i Figure 5).

   Note: Srg for, at stttearmen stikker 13mm ud fra monteringsklemmen.

3. Tilspnd monteringsklemmens to maskinskruer (5 mm) (B i Figure 5) til et maksimalt moment p 300 Ncm.

Important: Juster spejlets synsvinkel, fr du krer med maskinen.

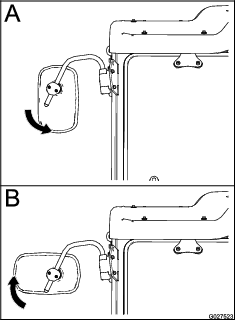

1. Brug to hnder til at dreje spejlet med eller mod uret p dets kuglebeslag (Figure 6).



   Figure 6

2. Sving stttearmen mod frerhuset eller vk fra det for at justere spejlets og stttearmens position (Figure 7).



   Figure 7

3. Brug to hnder til at dreje spejlet op eller ned p dets kuglebeslag (A i Figure 8).



   Figure 8

4. Brug to hnder til at dreje spejlet mod hjre eller venstre p dets kuglebeslag (B i Figure 8).
