Auenspiegelkit

1. Parken Sie die Maschine auf einer ebenen Flche.

2. Aktivieren Sie die Feststellbremse.

3. Stellen Sie den Motor ab und ziehen Sie den Schlssel ab.

Fr GTX-Modelle mit Sonnendach Modell 07921 oder 07922

Für diesen Arbeitsschritt erforderliche Teile:

Sttzarm	1
Bundkopfschraube (M6x 35mm)	4

1. Tragen Sie mittelstarkes Gewindesperrmittel auf das Gewinde der beiden Bundkopfschrauben (M6x35mm) auf.

2. Befestigen Sie den Sttzarm am vorderen Befestigungsholm mit den zwei Bundkopfschrauben (M6x 35mm), wie in Figure 2 abgebildet.

   Note: Sie knnen den Sttzarm in die oberen oder unteren Bohrungen einbauen.



   Figure 2

   1. Sttzarm
   2. Bundkopfschraube (M6x 35mm)

Fr GTX-Modelle mit Kabine (Modell 07142), Sonnendach fr 2-Personen (Modell 07140) oder 4-Personen (Modell 07141)

Für diesen Arbeitsschritt erforderliche Teile:

Sttzarm	1
Bundkopfschraube (M6x 16 mm)	4
Verlngerungshalterung	1
Sicherungsmutter (M6)	2

1. Tragen Sie mittelstarkes Gewindesperrmittel auf das Gewinde der beiden Bundkopfschrauben (M6x16 mm) auf.

2. Fluchten Sie die Befestigungshalterung des Sttzarms mit der Verlngerungshalterung und der Spiegelhalterung an der SuleA der Kabine aus (Figure 3).

3. Befestigen Sie die Verlngerungshalterung mit zwei Bundkopfschrauben (M6 x 16 mm) und zwei Sicherungsmuttern (M6) an der Spiegelhalterung, wie in Figure 3 abgebildet.

4. Befestigen Sie den Sttzarm mit den zwei Bundkopfschrauben (M6x 16mm) an der Sule, wie in Figure 3 abgebildet.

5. Ziehen Sie die Schrauben bis auf 9,72-11,98 Nm an.

Fr MD/MDE/MDX/HDX-Modelle

Für diesen Arbeitsschritt erforderliche Teile:

Sttzarm	1
Bundkopfschraube (M6x 16 mm)	4

1. Tragen Sie mittelstarkes Gewindesperrmittel auf das Gewinde der beiden Bundkopfschrauben (M6x16 mm) auf.

2. Fluchten Sie die Befestigungshalterung des Sttzarms mit der Spiegelhalterung an der SuleA der Kabine aus (Figure 4).

3. Befestigen Sie den Sttzarm mit den zwei Bundkopfschrauben (M6x 16mm) an der Sule, wie in Figure 4 abgebildet.

4. Ziehen Sie die Schrauben bis auf ein Drehmoment von 9,72-11,98 Nm an.

Für diesen Arbeitsschritt erforderliche Teile:

Spiegel

1

1. Fluchten Sie die Befestigungsklemme des Spiegels mit dem Sttzarm aus (A in Figure 5).



   Figure 5

   1. Befestigungsklemme
   2. Sttzarm
   3. Kopfschraube (5 mm)

2. Schieben Sie den Spiegel auf den Sttzarm (A in Figure 5).

   Note: Der Sttzarm muss 13mm aus der Befestigungsklemme herausragen.

3. Ziehen Sie die zwei Kopfschrauben (5mm) fr die Befestigungsklemme (B in Figure 5) auf hchstens 2,94Nm an.

Important: Stellen Sie den Winkel des Spiegels vor der Fahrt mit der Maschine ein.

1. Drehen Sie den Spiegel mit beiden Hnden nach rechts oder links an der Kugelhalterung (Figure 6).



   Figure 6

2. Schwenken Sie den Sttzarm zur Kabine oder von ihr weg, um die Stellung des Spiegels und des Sttzarms einzustellen (Figure 7).



   Figure 7

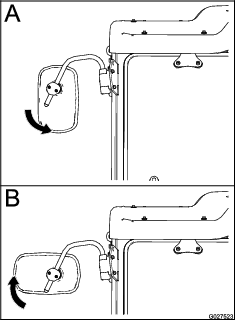

3. Drehen Sie den Spiegel mit beiden Hnden nach oben oder unten an der Kugelhalterung (A in Figure 8).



   Figure 8

4. Drehen Sie den Spiegel mit beiden Hnden nach rechts oder links an der Kugelhalterung (B in Figure 8).
