Kit rtroviseur extrieur

1. Garez la machine sur un sol plat et horizontal.

2. Serrez le frein de stationnement.

3. Coupez le moteur et enlevez la cl.

Modles GTX avec abri modle 07921 ou 07922

Pièces nécessaires pour cette opération:

Bras de support	1
Boulon embase (M6x35mm)	4

1. Appliquez du frein-filet moyenne rsistance sur les filets des 2 boulons embase (M6x35mm).

2. Fixez le bras de support sur le tube avant au moyen de 2 boulons embase (M6x35mm), comme montr la Figure 2.

   Note: Vous pouvez installer le bras de support dans les trous suprieurs ou infrieurs.



   Figure 2

   1. Bras de support
   2. Boulon embase (M6x35mm)

Modles GTX avec cabine (modle07142), abri 2 personnes (modle07140) ou abri 4 personnes (modle07141)

Pièces nécessaires pour cette opération:

Bras de support	1
Boulon embase (M6x16 mm)	4
Support d'extension	1
Contre-crou (M6)	2

1. Appliquez du frein-filet moyenne rsistance sur les filets des 2 boulons embase (M6x16 mm).

2. Placez le support de montage du bras de support devant le support d'extension et la patte de montage du rtroviseur sur le montant A de la cabine (Figure 3).

3. Fixez le support d'extension au support du rtroviseur l'aide de 2 boulons embase (M6 x 16mm) et 2 contre-crous (M6), comme montr la Figure 3.

4. Fixez le bras de support sur le montant au moyen de 2 boulons embase (M6 x 16mm), comme montr la Figure 3.

5. Serrez les boulons un couple de 9,72 11,98Nm.

Modles MD/MDE/MDX/HDX

Pièces nécessaires pour cette opération:

Bras de support	1
Boulon embase (M6x16 mm)	4

1. Appliquez du frein-filet moyenne rsistance sur les filets des 2 boulons embase (M6x16 mm).

2. Alignez le support de montage du bras de support et la patte de montage du rtroviseur sur le montant A de la cabine (Figure 4).

3. Fixez le bras de support sur le montant au moyen de 2 boulons embase (M6 x 16mm), comme montr la Figure 4.

4. Serrez les boulons un couple de 9,72 11,98Nm.

Pièces nécessaires pour cette opération:

Rtroviseur

1

1. Alignez le collier de montage du rtroviseur et le bras de support (A de Figure 5).



   Figure 5

   1. Collier de montage
   2. Bras de support
   3. Vis d'assemblage (5mm)

2. Glissez le rtroviseur sur le bras de support (A de Figure 5).

   Note: Vrifiez que le bras de support dpasse de 13mm du collier de montage.

3. Serrez les 2 vis d'assemblage (5mm) du collier de montage (B de la Figure 5) un couple maximum de 3Nm.

Important: Rglez l'angle du rtroviseur avant de conduire la machine.

1. Tenez le rtroviseur 2 mains pour le faire pivoter dans le sens horaire ou antihoraire sur sa rotule (Figure 6).



   Figure 6

2. Pour rgler la position du rtroviseur et du bras de support, tournez le bras vers la cabine ou dans la direction oppose (Figure 7).



   Figure 7

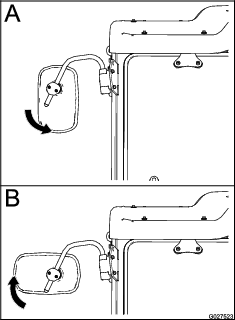

3. Tenez le rtroviseur 2 mains pour le faire pivoter vers le haut ou le bas sur sa rotule (A de Figure 8).



   Figure 8

4. Tenez le rtroviseur 2 mains pour le faire pivoter vers la droite ou la gauche sur sa rotule (B de Figure 8).
