Kit specchietto esterno

1. Parcheggiate la macchina su terreno pianeggiante.

2. Inserite il freno di stazionamento.

3. Spegnete il motore e togliete la chiave.

Per modelli GTX con modello di tettuccio 07921 o 07922

Parti necessarie per questa operazione:

Braccio di supporto	1
Bullone a testa flangiata (M6 x 35mm)	4

1. Applicate un composto frenafiletti di livello medio sui filetti dei 2 bulloni a testa flangiata (M6 x 35mm).

2. Fissate il braccio di supporto sul tubo di montaggio anteriore con 2 bulloni a testa flangiata (M6 x 35mm), come illustrato nella Figure 2.

   Note: Potete montare il braccio di supporto nel set di fori superiore o inferiore.



   Figure 2

   1. Braccio di supporto
   2. Bullone a testa flangiata (M6 x 35mm)

Per i modelli GTX con cabina (modello 07142), tettuccio per 2 persone (modello 07140) o tettuccio per 4 persone (modello 07141)

Parti necessarie per questa operazione:

Braccio di supporto	1
Bullone a testa flangiata (M6 x 16mm)	4
Staffa di prolunga	1
Dado di bloccaggio (M6)	2

1. Applicate un composto frenafiletti di livello medio sui filetti dei 2 bulloni a testa flangiata (M6 x 16mm).

2. Allineate la staffa di montaggio del braccio di supporto alla staffa di prolunga e alla staffa dello specchietto nel montante A della cabina (Figure 3).

3. Fissate la staffa di prolunga alla staffa dello specchietto con 2 bulloni a testa flangiata (M6 x 16mm) e 2 dadi di bloccaggio (M6) come illustrato nella Figure 3.

4. Fissate il braccio di supporto al montante con 2 bulloni a testa flangiata (M6 x 16mm), come illustrato nella Figure 3.

5. Serrate i bulloni a una coppia di 9,72–11,98N∙m.

Per modelli MD/MDE/MDX/HDX

Parti necessarie per questa operazione:

Braccio di supporto	1
Bullone a testa flangiata (M6 x 16mm)	4

1. Applicate un composto frenafiletti di livello medio sui filetti dei 2 bulloni a testa flangiata (M6 x 16mm).

2. Allineate la staffa di montaggio del braccio di supporto alla staffa dello specchietto nel montante A della cabina di guida (Figure 4).

3. Fissate il braccio di supporto al montante con 2 bulloni a testa flangiata (M6 x 16mm), come illustrato nella Figure 4.

4. Serrate i bulloni a 9,72–11,98N∙m.

Parti necessarie per questa operazione:

Specchietto

1

1. Allineate il morsetto di montaggio dello specchietto al braccio di supporto (A di Figure 5).



   Figure 5

   1. Morsetto di montaggio
   2. Braccio di supporto
   3. Viti a testa cilindrica (5mm)

2. Fate scorrere lo specchietto sul braccio di supporto (A di Figure 5).

   Note: Assicuratevi che il braccio di supporto si estenda di 13mm oltre il morsetto di montaggio.

3. Serrate le 2 viti a testa cilindrica (5mm) per il morsetto di montaggio (B di Figure 5) a una coppia massima di 2,94N∙m.

Important: Regolate l'angolo di visione dello specchietto prima di guidare la macchina.

1. Usate 2 mani per ruotare lo specchietto in senso orario o antiorario sul suo supporto sferico (Figure 6).



   Figure 6

2. Per regolare la posizione dello specchietto e del braccio di supporto, fate oscillare il braccio di supporto verso la cabina o lontano da essa (Figure 7).



   Figure 7

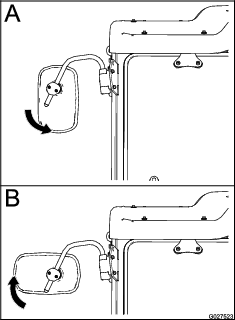

3. Usate 2 mani per ruotare lo specchietto in su o in gi sul suo supporto sferico (A in Figure 8).



   Figure 8

4. Usate 2 mani per ruotare lo specchietto a sinistra o a destra sul suo supporto sferico (B in Figure 8).
