电源线束套件

Groundsmaster® 4500-D、4700-D 或 Reelmaster® 7000-D 主机

Model No. 138-2995-Serial No. and Up

组装

准备机器

小心

如果将钥匙留在点火开关上，可能会有人无意中启动发动机，对您或旁观者造成严重伤害。

执行任何维护前，请拔下点火开关的钥匙。

  1. 将机器停在水平地面上。

  2. 接合驻车刹车。

  3. 放下滚刀组。

  4. 关闭发动机并拔下钥匙。

断开电池的连接

检修电池

松开闩锁，然后打开电池盒的门（Figure 1）。

g252593

Figure 1

取下电池接线

警告

电池端子或金属工具可能会与金属部件发生短路并产生火花。

  • 拆下或安装电池时，切勿让电池端子接触到机器的任何金属部件。

  • 切勿让金属工具短接电池端子和机器的金属部件。

  • 始终保留电池箍带，以便保护和固定电池。

警告

电火花可引发电池气体爆炸，从而造成人身伤害。

电池接线不准确会损坏机器，而且接线之间会产生火花。

  • 应始终先断开负极（黑色）电池线，然后才能断开正极（红色）接线。

  • 应始终先连接正极（红色）电池线，然后才能连接负极（黑色）接线。

  1. 从电池电极上断开负极电池接线（Figure 2）。

    g252591

    Figure 2

    1. 负极电池接线
    2. 正极电池接线

  2. 提起绝缘体，并从电池电极上断开正极电池接线（Figure 2）。

打开机罩

松开闩锁并打开机罩（Figure 3）。

g252594

Figure 3

布置并连接电源线束

此程序中需要的物件：

电源线束1
扎带6

将环形端子连接到电池和电气盒

Important: 布置电源线束，使其远离排气组件和活动件。

  1. 将电源线束的 2 个环形端子布置到电池盒所在的区域下方（Figure 4 或Figure 5）。

    g252785

    Figure 4

    不带驾驶室的机器

    1. 电源线束
    2. 环形端子
    g252784

    Figure 5

    带驾驶室的机器

    1. 电源线束
    2. 环形端子

  2. 将电源线束标有 B+ 的环形端子穿过后、外侧角电池盒的开口（Figure 6）。

    g252791

    Figure 6

    1. 电源线束
    2. 保险丝（10A）和保险丝座
    3. 环形端子（B+）
    4. 环形端子——电源线束（GROUND BLOCK）

  3. 将电源线束标有GROUND BLOCK的环形端子布置到电池盒下方，并穿过靠近电气盒前内侧角附近的开口（Figure 6）。

将环形端子连接到电池接线和地线盒

  1. 从正极电池接线的电池夹螺栓拧下电池夹螺母（Figure 14）。

    g252790

    Figure 7

    1. 绝缘体
    2. 电池夹螺母
    3. 环形端子（B+）
    4. 电池夹螺栓（正极电池接线）

  2. 用电池螺母将标有 B+ 的环形端子安装到电池夹螺栓，并用手拧紧螺母（Figure 7）。

  3. 卸下地线盒的螺丝（Figure 8）。

    g252789

    Figure 8

    1. 螺丝
    2. 环形端子——电源线束（GROUND BLOCK）
    3. 地线盒

  4. 用螺丝将标有GROUND BLOCK的环形端子安装到地线盒，并用手拧紧（Figure 8）。

将电源线束连接至机器线束

  1. 从机器线束标有CAB HARNESS的 2 针接头取下盖子（Figure 9）。

    g252787g252788

    Figure 9

    1. 2 针接头——机器线束（CAB HARNESS）
    2. 盖子
    3. 2 插槽接头——电源线束（MAIN HARNESS）

  2. 将机器线束的 2 针接头插入电源线束标有MAIN HARNESS的 2 插槽接头（Figure 9）。

  3. 用扎带将电源线束固定至机器机架上（Figure 10）。

    g252849

    Figure 10

    1. 扎带
    2. 电源线束
    3. 机器机架

将电源线束连接至可选遮阳蓬 2 柱 ROPS 延长线束上

将电源线束标有CAB HARNESS的 2 插槽接头接入遮阳蓬线束的 2 针接头（Figure 11）。

g252840

Figure 11

  1. 2 插槽接头——电源线束（CAB HARNESS）
  2. 2 针接头（遮阳篷线束）

捆绑空调电线和水泵电线

带可选遮阳蓬套件或 2 柱 ROPS 延长套件的机器

  1. 捆绑标有A/C CLUTCH的电线和子弹型端子，以及标有水泵的电线和 2 插槽接头（Figure 12）。

    g252847

    Figure 12

    1. 电线和子弹型端子（A/C CLUTCH）
    2. 电池和 2 插槽接头（WATER PUMP）
    3. 扎带

  2. 用扎带将电线束固定到机器上（Figure 12）。

布置空调电线和水泵电线

带可选驾驶室套件的机器

  1. 将标有A/C CLUTCH的电线和子弹型端子沿着发动机右侧向后布置（Figure 13）。

    g252841g252842

    Figure 13

    1. 子弹型端子
    2. 扎带
    3. 电线（A/C CLUTCH）

  2. 用扎带将电线固定到管子上（Figure 13）。

  3. 将带标有WATER PUMP的 2 插槽接头的电线越过发动机前部并向后布置（Figure 14）。

    g252845g252843

    Figure 14

    1. 机器背面
    2. 水泵电线（电源线束）

  4. 将带有 2 插槽接头的电线连接到清洗液液箱（Figure 15）。

    g252844g252846

    Figure 15

    1. 机器背面
    2. 2 插槽接头（WATER PUMP）
    3. 清洗液液箱
    4. 电源线束

  5. 将线束的水泵电线固定至Figure 16 和Figure 17 中所示的液压软管和管道上。

    g030782

    Figure 16

    1. 电源线束
    2. 扎带
    g030778

    Figure 17

    1. 电源线束
    2. 扎带

  6. 请参阅驾驶室套件安装说明，了解如何连接空调接头和水泵接头。

连接电池

警告

电火花可引发电池气体爆炸，从而造成人身伤害。

电池接线不准确会损坏机器，而且接线之间会产生火花。

  • 应始终先断开负极（黑色）电池线，然后才能断开正极（红色）接线。

  • 应始终先连接正极（红色）电池线，然后才能连接负极（黑色）接线。

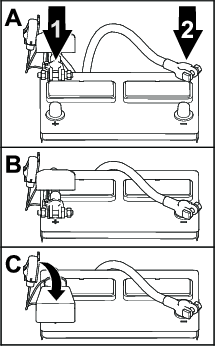

  1. 将正极接线连接到电池，拧紧电池夹螺母（Figure 18）。

    g252786

    Figure 18

    1. 正极电池接线
    2. 负极电池接线

  2. 将负极接线连接到电池，拧紧电池夹螺母（Figure 18）。

  3. 将绝缘盖安装到正极电池端子（Figure 18）。

关闭电池盒门和机罩

  1. 关闭电池盒门的闩锁（Figure 19）。

    g252850

    Figure 19

  2. 合上并锁定机罩（Figure 20）。

    g252851

    Figure 20
