Strmkablagesats

Groundsmaster® 4500-D-, 4700-D- eller Reelmaster® 7000-D-traktorenhet

Model No. 138-2995-Serial No. and Up

Montering

Frbereda maskinen

Var försiktig

Om du lmnar nyckeln i tndningslset kan ngon starta motorn av misstag och skada dig eller ngon annan person allvarligt.

Ta ut nyckeln ur tndningslset innan du utfr ngot underhll.

  1. Parkera maskinen p en plan yta.

  2. Koppla in parkeringsbromsen.

  3. Snk klippenheterna.

  4. Stng av motorn och ta ut nyckeln.

Koppla loss batteriet

Komma t batteriet

Lossa sprren och ppna luckan till batterifacket (Figure 1).

g252593

Figure 1

Ta bort batterikablarna

Varning

Batteripolerna eller verktyg av metall kan kortslutas mot maskinkomponenter i metall och orsaka gnistor.

  • Vid avlgsnande eller installation av batteriet fr du inte lta batterianslutningarna komma i kontakt med ngra av maskinens metalldelar.

  • Lt inte metallverktyg kortslutas mellan batterianslutningarna och maskinens metalldelar.

  • Hll alltid batteriremmen p plats fr att skydda och skra batteriet.

Varning

Elektriska gnistor kan f batterigaserna att explodera, vilket kan leda till personskador.

Felaktig dragning av batterikablarna kan skada maskinen och kablarna samt orsaka gnistor.

  • Lossa alltid batteriets minuskabel (svart) innan du lossar pluskabeln (rd).

  • Anslut alltid pluskabeln (rd) innan minuskabeln (svart) ansluts.

  1. Ta bort batteriets minuskabel frn batteripolen (Figure 2).

    g252591

    Figure 2

    1. Minuskabel
    2. Pluskabel

  2. Lyft upp isolatorn och ta bort batteriets pluskabel frn batteripolen (Figure 2).

ppna motorhuven

Ls upp och ppna motorhuven (Figure 3).

g252594

Figure 3

Dra och ansluta strmkablaget

Delar som behövs till detta steg:

Strmkablage1
Kabelband6

Dra ringkopplingarna till batteriet och elfacket

Important: Dra strmkablaget bort frn komponenter i avgassystemet och rrliga delar.

  1. Dra strmkablagets tv ringkopplingar under omrdet dr batterifacket sitter (Figure 4 eller Figure 5).

    g252785

    Figure 4

    Maskiner utan hytt

    1. Strmkablage
    2. Ringkopplingar
    g252784

    Figure 5

    Maskiner med hytt

    1. Strmkablage
    2. Ringkopplingar

  2. Dra strmkablagets ringkoppling mrkt B+ genom ppningen vid det bakre yttre hrnet av batterifacket (Figure 6).

    g252791

    Figure 6

    1. Strmkablage
    2. Skring (10A) och skringshllaren
    3. Ringkoppling (B+)
    4. Ringkoppling – strmkablage (GROUND BLOCK)

  3. Dra ringkopplingen p strmkablaget mrkt GROUND BLOCK under batterifacket och genom ppningen i nrheten av det frmre inre hrnet av elfacket (Figure 6).

Montera ringkopplingarna p batterikabeln och jordblocket

  1. Ta bort batteriklmmans mutter frn batteriklmmans skruv p batteriets pluskabel (Figure 14).

    g252790

    Figure 7

    1. Isolator
    2. Mutter fr batteriklmma
    3. Ringkoppling (B+)
    4. Skruv fr batteriklmma (pluskabel)

  2. Montera ringkopplingen mrkt B+ p batteriklmmans skruv med hjlp av muttern och dra t muttern fr hand (Figure 7).

  3. Ta bort skruven frn jordblocket (Figure 8).

    g252789

    Figure 8

    1. Skruv
    2. Ringkoppling – strmkablage (GROUND BLOCK)
    3. Jordblock

  4. Montera ringkopplingen mrkt GROUND BLOCK p jordblocket med skruven och dra t den fr hand (Figure 8).

Koppla strmkablaget till maskinkablaget

  1. Ta bort kpan frn kontakten med tv stift p maskinkablaget mrkt CAB HARNESS (Figure 9).

    g252787g252788

    Figure 9

    1. Kontakt med tv stift – maskinkablage (CAB HARNESS)
    2. Kpa
    3. Kontakt med tv uttag – strmkablage (MAIN HARNESS)

  2. Anslut maskinkablagets kontakt med tv stift till kontakten med tv uttag p strmkablaget mrkt MAIN HARNESS (Figure 9).

  3. Fst strmkablaget vid maskinens ram med ett kabelband (Figure 10).

    g252849

    Figure 10

    1. Kabelband
    2. Strmkablage
    3. Maskinens ram

Ansluta strmkablaget till kablaget fr solskrmen eller till vltskyddsexpansionen med tv stolpar (tillval)

Anslut strmkablagets kontakt med tv uttag mrkt CAB HARNESS till kontakten med tv stift p solskrmens kablage (Figure 11).

g252840

Figure 11

  1. Kontakt med tv uttag – strmkablage (CAB HARNESS)
  2. Kontakt med tv stift (solskrmens kablage)

Samla ihop luftkonditioneringens kablar och vattenpumpens kablar

Maskiner med solskrmssats eller vltskyddsexpansionsats med tv stolpar (tillval)

  1. Samla ihop kabeln och kulanslutningen mrkt A/C CLUTCH och kablarna och kontakten med tv uttag mrkt WATER PUMP (Figure 12).

    g252847

    Figure 12

    1. Kabel och kulanslutning (A/C CLUTCH)
    2. Kablar och kontakt med tv uttag (WATER PUMP)
    3. Kabelband

  2. Fst kablarna p maskinen med ett kabelband (Figure 12).

Dra luftkonditioneringens kablar och vattenpumpens kablar

Maskiner med hyttsats (tillval)

  1. Dra kabeln och kulanslutningen mrkt A/C CLUTCH bakt lngs motorns hgra sida (Figure 13).

    g252841g252842

    Figure 13

    1. Kulanslutning
    2. Kabelband
    3. Kabel (A/C CLUTCH)

  2. Fst kabeln vid rret med ett kabelband (Figure 13).

  3. Dra kablarna med kontakten med tv uttag som r mrkt WATER PUMP ver motorns frmre del och bakt (Figure 14).

    g252845g252843

    Figure 14

    1. Maskinens baksida
    2. Vattenpumpskablar (strmkablage)

  4. Dra kablarna med kontakten med tv uttag till spolarvtsketanken (Figure 15).

    g252844g252846

    Figure 15

    1. Maskinens baksida
    2. Kontakt med tv uttag (WATER PUMP)
    3. Spolarvtsketank
    4. Strmkablage

  5. Fst strmkablagets vattenpumpskablar till hydraulslangarna och rren p de platser som visas i Figure 16 och Figure 17.

    g030782

    Figure 16

    1. Strmkablage
    2. Kabelband
    g030778

    Figure 17

    1. Strmkablage
    2. Kabelband

  6. Se hyttsatsens Installation Instructions (monteringsanvisningar) fr instruktioner om hur luftkonditioneringens kontakt och vattenpumpens kontakt.

Ansluta batteriet

Varning

Elektriska gnistor kan f batterigaserna att explodera, vilket kan leda till personskador.

Felaktig dragning av batterikablarna kan skada maskinen och kablarna samt orsaka gnistor.

  • Lossa alltid batteriets minuskabel (svart) innan du lossar pluskabeln (rd).

  • Anslut alltid pluskabeln (rd) innan minuskabeln (svart) ansluts.

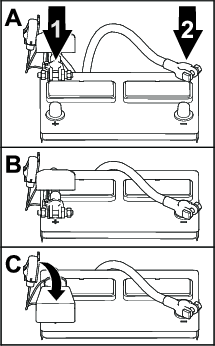

  1. Anslut pluskabeln till batteriet och dra t batteriklmmans mutter (Figure 18).

    g252786

    Figure 18

    1. Pluskabel
    2. Minuskabel

  2. Anslut minuskabeln till batteriet och dra t batteriklmmans mutter (Figure 18).

  3. Montera isolatorn ver batteriets pluspol (Figure 18).

Stnga batterifackets lucka och motorhuven

  1. Stng sprren till batterifackets lucka ordentligt (Figure 19).

    g252850

    Figure 19

  2. Stng och ls motorhuven (Figure 20).

    g252851

    Figure 20
